Présentation du Détecteur à indice de réfraction
Interfaces
Réglage du commutateur de configuration 8 bits (LAN intégré)
Le commutateur de configuration 8 bits est situé à l'arrière du module. Les
réglages de ce commutateur fournissent des paramètres de configuration pour
le LAN, le protocole de communication série et les procédures d'initialisation
spécifiques de l'instrument.
Tous les modules équipés d'un LAN intégré, par ex. G1315/65C/D,
G1314D/E/F, G4212A/B, G4220A :
• Par défaut, TOUS les commutateurs sont ABAISSÉS (meilleurs paramétrag-
• Pour les modes LAN spécifiques, les commutateurs 3 à 8 doivent être confi-
• Pour les modes boot/test, les commutateurs 1 et 2 doivent être en position
Figure 11
Pour effectuer une configuration réseau, les commutateurs COM1 et COM2 doivent être en
REMARQUE
position basse (éteints). Pour plus de détails sur les paramètres/la configuration réseau
(LAN), reportez-vous au chapitre « Configuration LAN ».
32
es) – mode Bootp pour LAN.
gurés en fonction des besoins.
HAUTE, plus le mode requis.

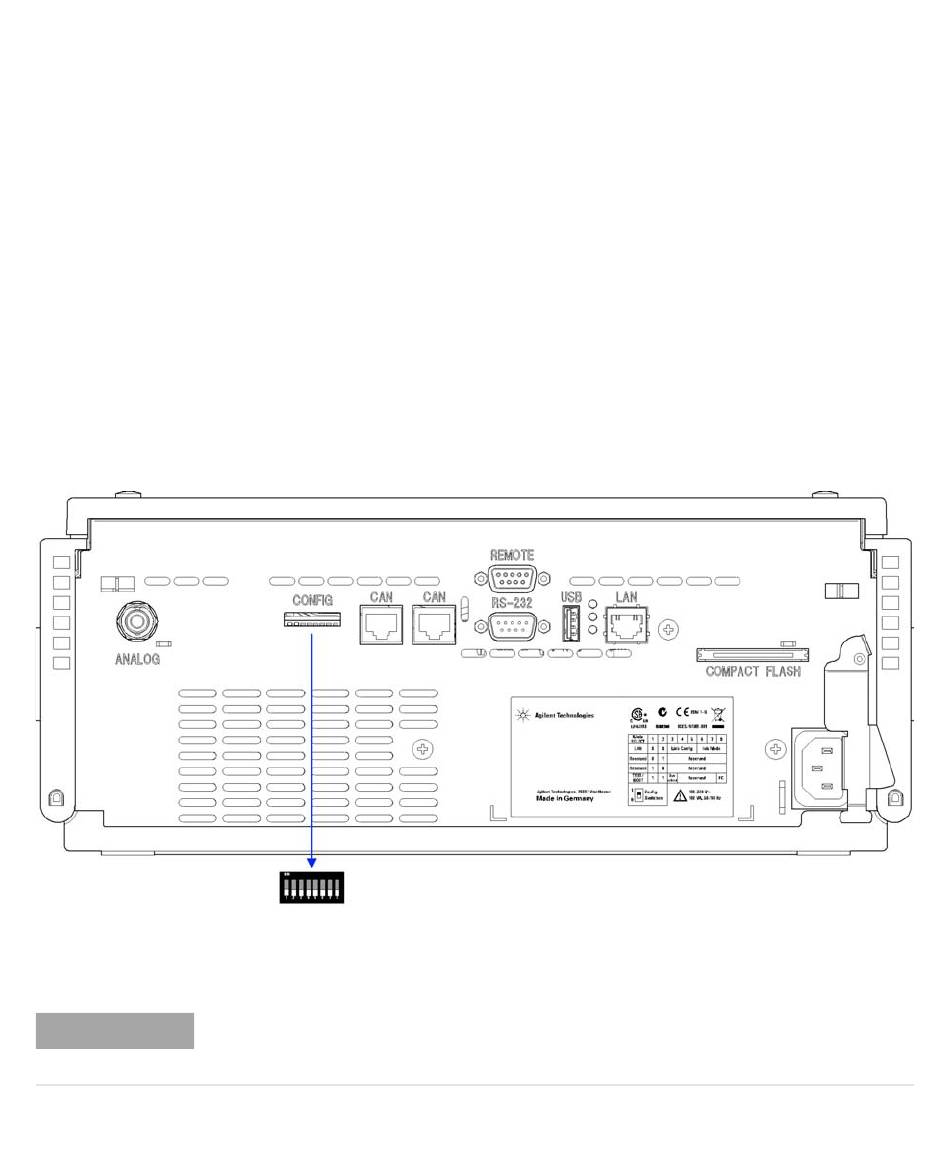

Emplacement du commutateur de configuration (l'exemple montre un détect-
eur à barrette de diodes G4212A)
