DXTH
TRANSMETTEUR / COMMUTATEUR DOUBLE POUR TEMPÉRA-
TURE ET L'HUMIDITÉ RELATIVE POUR LE CONDUITS
MIW-DXTH-FR-000 - 12 / 10 / 15
4. Ajustez les paramètres du mode autonome:
4.1 Pour sélectionner les modes de sortie analogiques, utilisez le cavalier JP4
pour la température et le cavalier JP5 pour l'humidité relative. (Voir Fig. 3
Sélection sorties analogiques.)
4.2 Pour sélectionner une plage de température, utilisez le cavalier JP2. Pour
sélectionner une plage d'humidité relative, utilisez le cavalier JP3. (Voir
Fig. 4 et l'information accompagnant.)

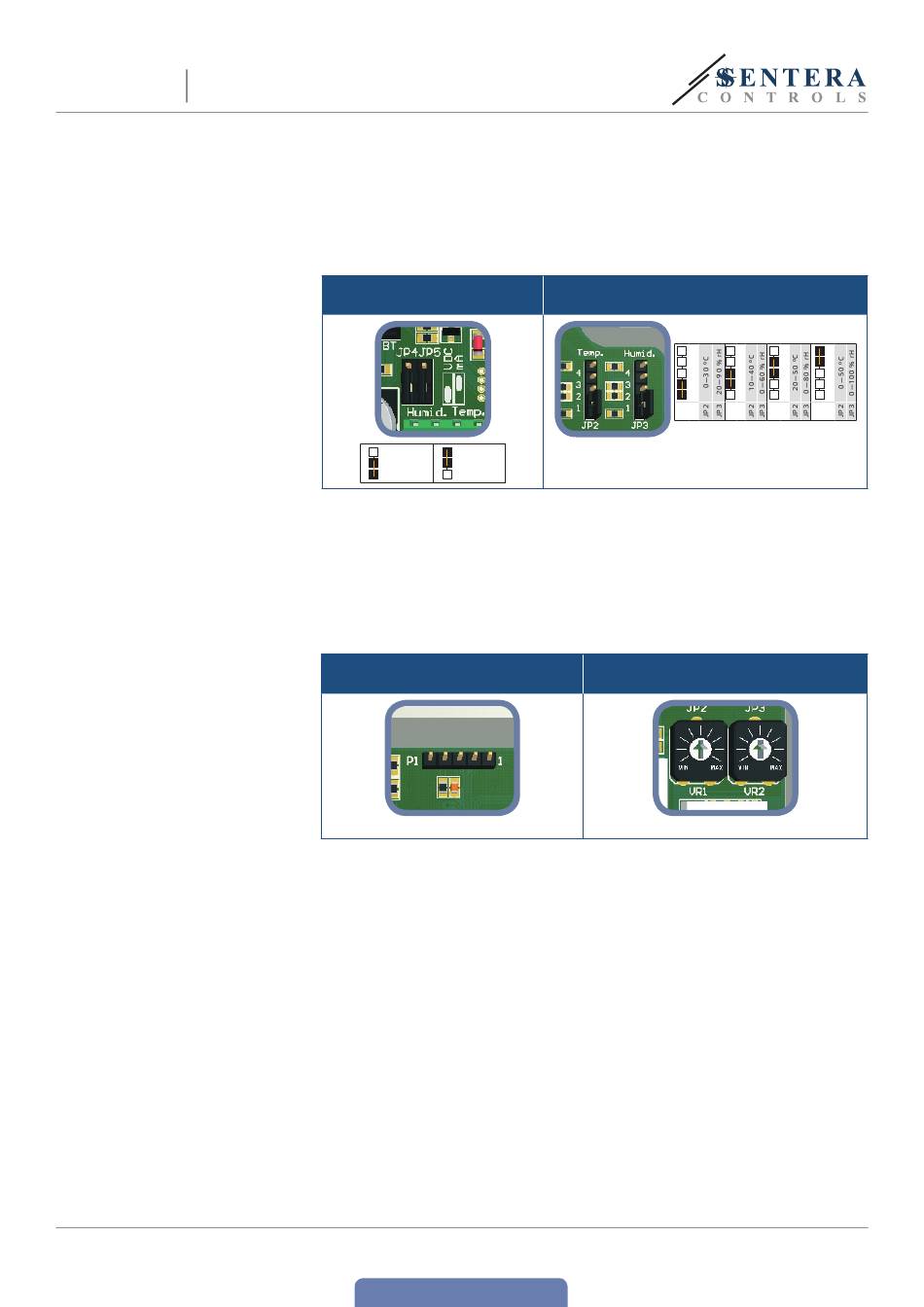

Fig. 3 Sélection sorties
analogiques
0—10 VDC 0—20 mA
4.3 Pour réinitialiser les paramètres Modbus, mettez et maintenez le cavalier
P1 pendant 20 secondes. (Voir Fig. 5 Cavalier de réinitialisation des
paramètres Modbus.)
4.4 Pour sélectionner un point de consigne de température pour la commutation
de relais 1, utilisez le potentiomètre VR1. Pour sélectionner un point de
consigne d'humidité relative pour la commutation de relais 2, utilisez le
potentiomètre VR2 (voir Fig.6).
Fig. 5 Cavalier de réinitialisation des
paramètres Modbus
www.sentera.eu
Retour à la Table des matières
Fig. 4 Plages du capteurs sélection
5
4
3
2
1
Fig. 6 Point de consigne trimmers
5 5 5
4 4 4
3 3 3
2 2 2
1 1 1
