Poêle à bois non‑catalytique / catalytique Defiant
NOTA : Des tuyaux coulissants et des manchons d'emboîte-
ment constituant des joints télescopiques entre des sections
de carneaux existent pour simplifier les installations.
Ils éliminent souvent le besoin de découper des sections
de carneau. Consultez votre distributeur local à propos de
ces pièces spéciales.
Fixation du conduit de raccordement à sim‑
ple paroi à une chemine prfabrique
Suivez scrupuleusement les instructions d'installation du
fabricant de la cheminée lorsque vous installez votre che-
minée. Le fabricant de la cheminée fournit les accessoires
permettant de la soutenir à partir du toit de la maison, du
plafond de la pièce où se trouve le poêle ou à partir d'un
mur extérieur.
Des adaptateurs spéciaux sont disponibles chez votre
distributeur local pour raccorder la cheminée préfabriquée
au carneau. La partie supérieure de ces adaptateurs est
directement fixée à la cheminée ou à l'ensemble de support
de la cheminée au plafond, alors que leur partie inférieure
est vissée au carneau. Ces adaptateurs sont conçus de
sorte que leur extrémité supérieure s'adapte à l'extérieur
de la paroi interne de la cheminée, et que leur extrémité
inférieure s'adapte dans la première section du carneau.
Fixation du conduit de
raccordement à simple paroi à une
chemine de maçonnerie
Les cheminées de maçonnerie autoportantes et les che-
minées de maçonnerie de foyers peuvent être utilisées
pour votre installation.
Chiminée
Coude
Tuyau coulissant
Carneau
standard
Adaptateur
ovale à rond

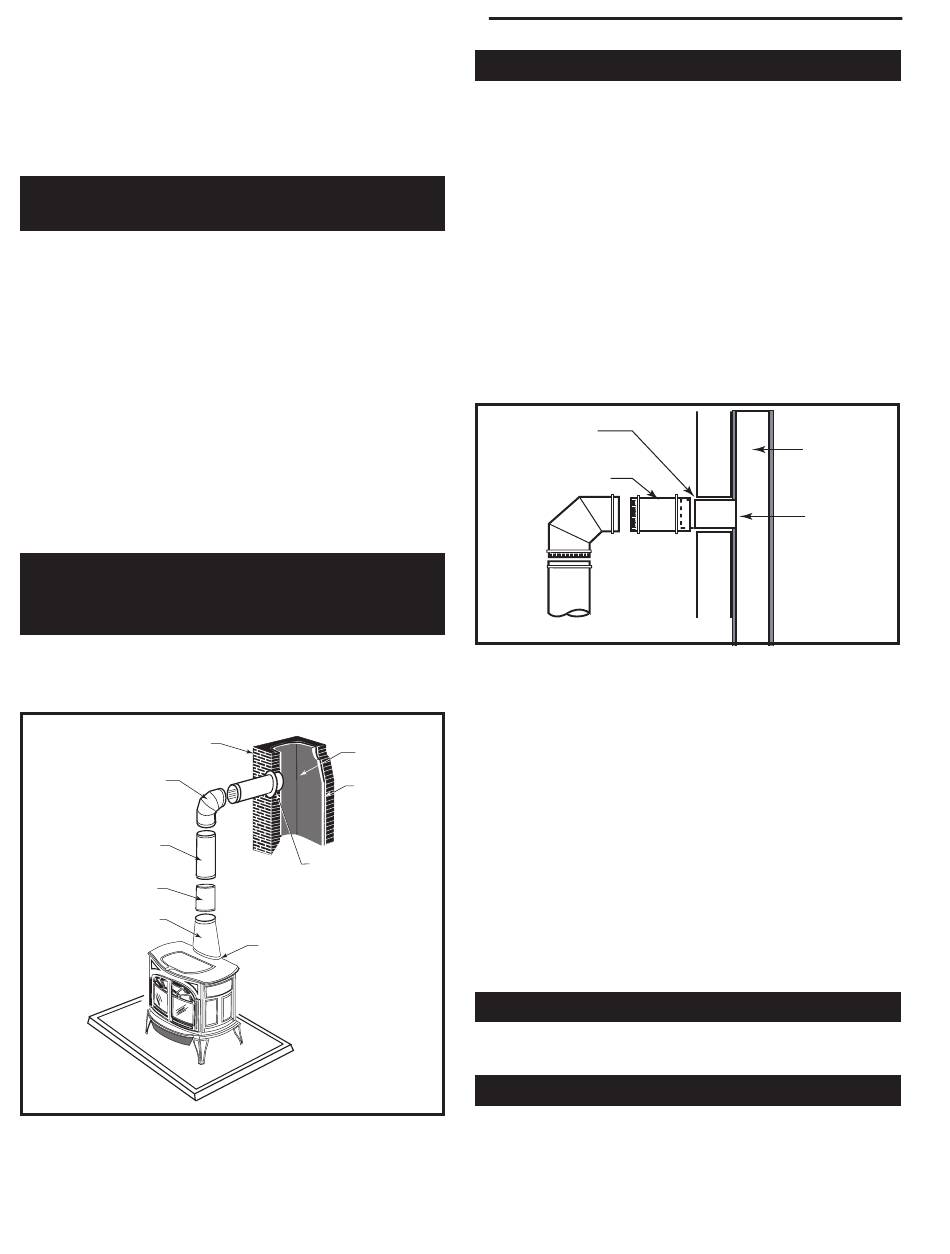

Fig. 6 Vue éclatée du raccordement à la cheminée dans une
installation de maçonnerie autoportante.
ST49
Defiant
freestanding
installation
8
11/00
1975
®
Conduit
de che-
minée
Fumée
intérieure
Manchon
Buse
ST49
Installations autoportantes
Si le carneau doit traverser une paroi combustible pour
atteindre la cheminée, suivez les recommandations de la
section Passe-mur qui suit. L'ouverture dans la paroi de
la cheminée permettant d'atteindre le conduit (évent) doit
être recouvert d'une chemise cylindrique en céramique
ou en métal, appelée manchon, qui est solidement collée
en place. La plupart des évents de cheminée comportent
des manchons, mais le raccord doit être ajusté et le joint
entre le manchon et la paroi de la cheminée doit être so-
lidement collé.
Une pièce spéciale, appelée gaine de tuyau, de diamètre
légèrement inférieur à celui des carneaux standards et de
la plupart des manchons facilite le retrait du carneau à des
fins d'inspection et de nettoyage. (Fig. 7) Les manchons
sont disponibles chez votre distributeur local.
Collerette
Carneau
Fig. 7 La collerette, en céramique ou en métal, doit être
solidement collée en place.
Pour installer une collerette, glissez-la jusqu'à ce qu'elle
soit affleurante à la paroi interne du conduit. Ne le poussez
pas dans le conduit réel parce que cela pourrait nuire au
tirage.
ST43
thinble connection
La collerette doit dépasser de 5 à 50 mm (1 à po) dans
1/13/99 djt
la pièce. Utilisez un ciment réfractaire et faites un joint étroit
pour maintenir le manchon en place dans la collerette.
Fixez le carneau à l'extrémité extérieure de la collerette à
l'aide de vis autotaraudeuses.
Sans virole, une longueur adéquate de carneau peut être
prolongée dans l'évent jusqu'à la surface interne de la
chemise de cheminée et solidement scellée en place. Les
pièces supplémentaires du carneau sont ensuite fixées à
l'aide de vis autotaraudeuses.
Installations pour foyer
Le carneau peut être raccordé à la cheminée au-dessus
de l'ouverture du foyer ou dans le foyer.
Au‑dessus du foyer
Le poêle Defiant peut être raccordé à une cheminée au-
dessus de l'ouverture d'un foyer. (Fig. 8) Dans de telles
installations, le poêle est placé au centre et devant le foyer.
Conduit de
cheminée
La collerette
doit être
de niveau
avec le revê
temetn en
grès
ST43
