Montage des poteaux

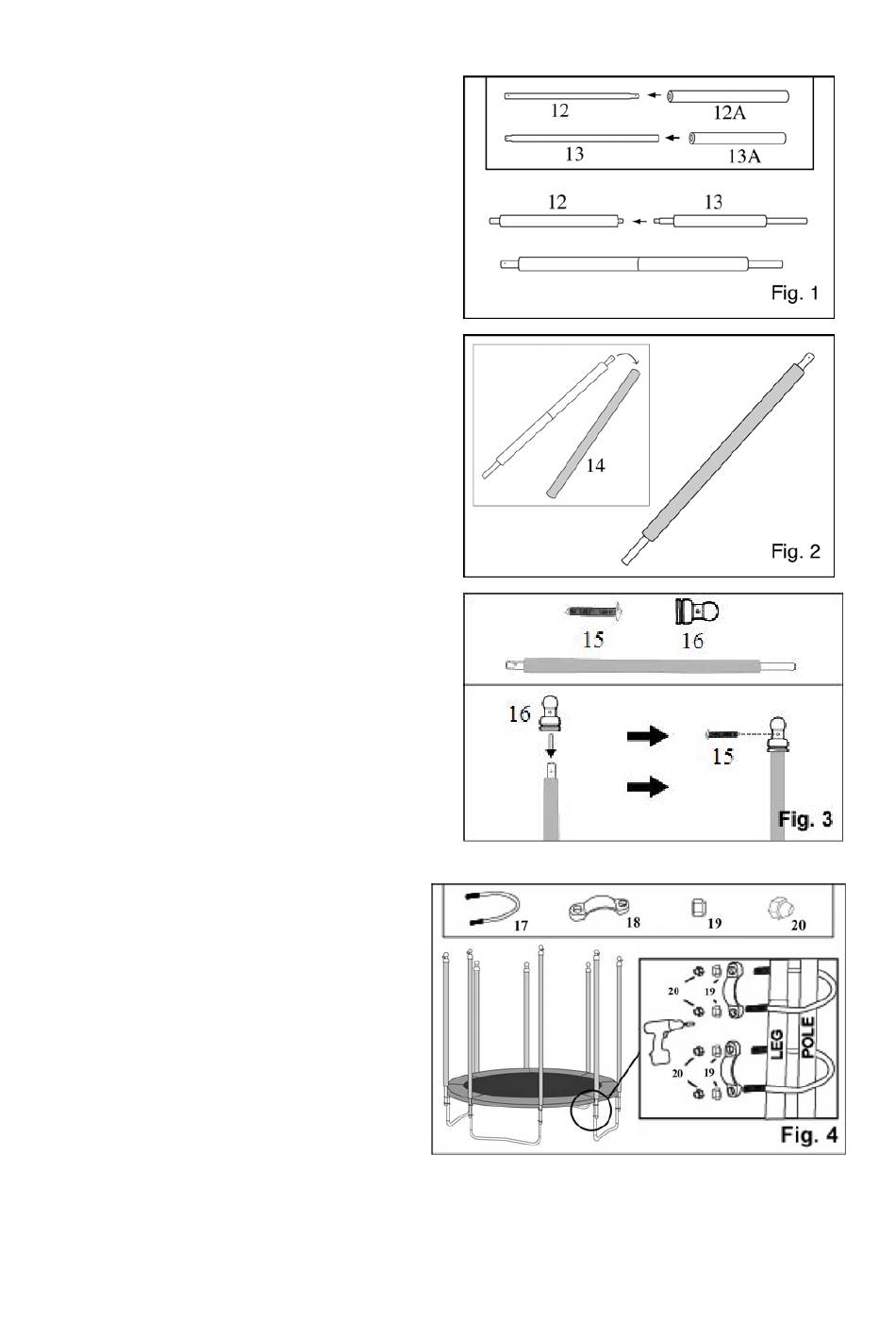

1. Raccordez les poteaux de soutien
supérieurs (12) aux poteaux de
soutien inférieurs (13) qui ont été
préalablement
manchons en mousse 12A et 13A.
(Voir la figure 1)
2. Glissez le poteau de soutien assemblé
(12 et 13) à l'étape 1 dans le manchon
en mousse
complètement la mousse du poteau
de soutien. (Voir la figure 2).
3. Insérez le capuchon sphérique (16)
sur le dessus du poteau de soutien
supérieur. Alignez les trous et fixez le
capuchon sphérique (16) au poteau
de soutien assemblé à l'aide d'une vis
de capuchon sphérique (15). (Voir la
figure 3)
4. Raccordez chaque poteau de
soutien assemblé à l'étape 3 à
chaque patte du trampoline en
position debout. Placez d'abord
un boulon en U (17) autour du
poteau de soutien et faites ensuite
glisser la bride de boulon en U
(18) sur la patte tubulaire. Fixez
le boulon en U et la bride de
boulon en U à l'aide d'un écrou de blocage (19) et d'un écrou borgne à calotte
(20) (voir la figure 4). Si possible, utilisez un tournevis électrique pour vous
aider.
insérés dans les
(14). Couvrez
