RCMFM-3
CÂBLAGE ET RACCORDEMENTS
INSTRUCTIONS DE MONTAGE PAR ÉTAPES
ATTENTION
MIW-RCMFM-3-FR-000 - 20 / 06 / 2024
CAPTEUR D'AMBIANCE INTELLIGENT CO
ALIMENTATION PAR MODBUS
Broche 1
24 VCC
Broche 2
Broche 3
Broche 4
Broche 5
Broche 6
Broche 7
Masse
Épingle 8
GND
/B
24 VDC
Avant de commencer à monter l'appareil, lisez attentivement "Sécurité et
précautions". Choisissez une surface lisse pour l'installation (un mur, un panneau,
etc.).
Montez le capteur dans un endroit bien ventilé, où il reçoit un flux d'air adéquat
pour un bon fonctionnement et cachez-le de la lumière directe du soleil. Assurez-
vous qu'il est facilement accessible pour le service.
Suivez ces étapes:
1.
Dégagez les boutons-pression des deux côtés du couvercle blanc avant à l'aide
d'un tournevis plat et retirez le couvercle (voir Fig. 1 Déverrouillage des boutons-
pression ).
2.
Insérez les câbles dans le trou situé à l'arrière (voir Fig. 2 Dimensionsde montage).
3.
Placez le capteur d'ambiance à au moins 1,5 mètre au-dessus du sol à l'aide de
matériaux de fixation appropriés (non inclus). Gardez à l'esprit la position de
montage et les dimensions de montage correctes. Voir Fig. 2 et Fig. 3.

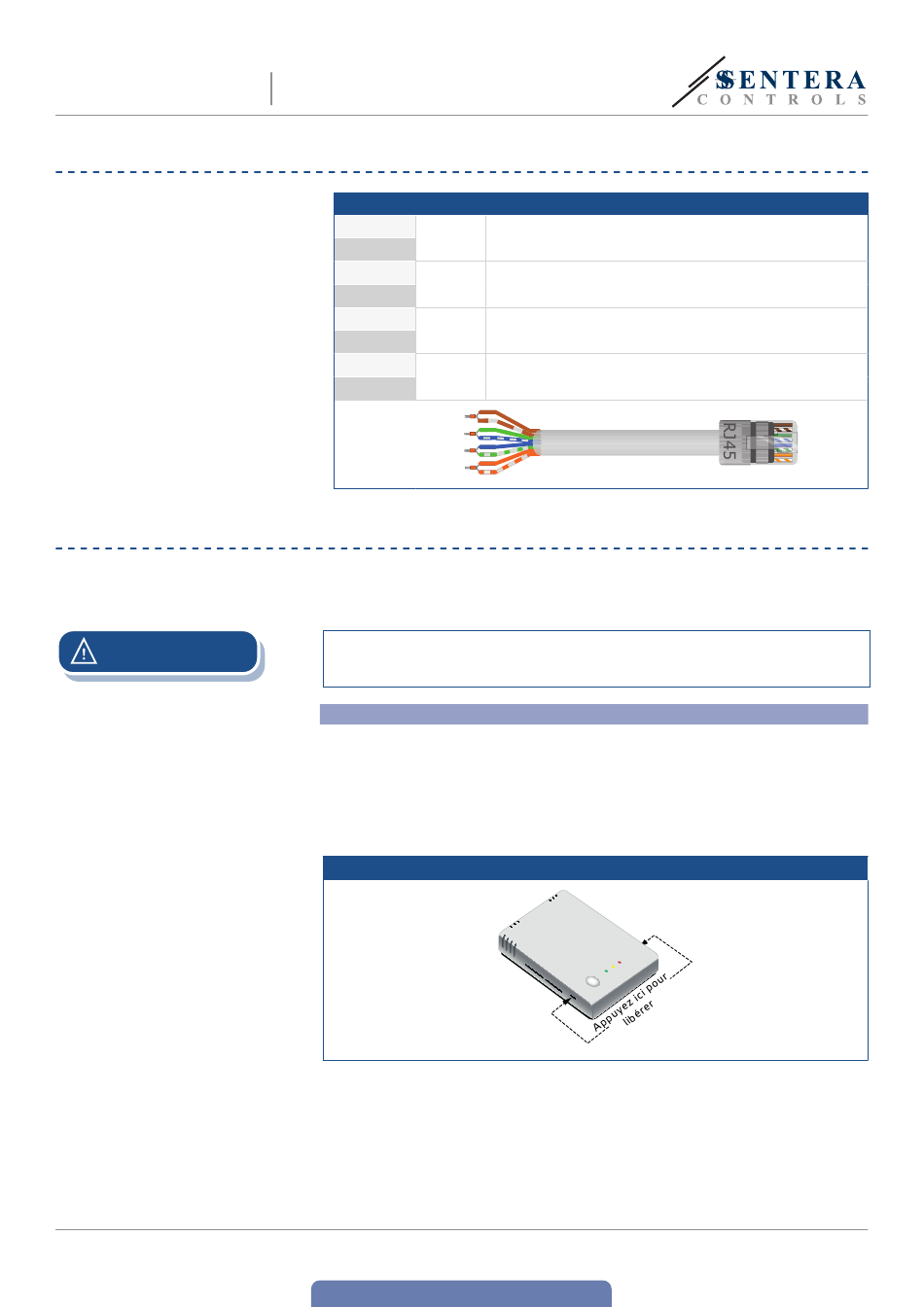

Fig. 1 Libération des attaches à pression
www.sentera.eu
retour à la table des matières
,
2
Prise RJ45 (Alimentation par Modbus)
A
Communication Modbus RTU (RS485), signal A
/B
Communication Modbus RTU (RS485), signal /B
8
8 mm
7
6
8 mm
5
4
8 mm
A
3
2
8 mm
1
Alimentation
Terre, alimentation
8
7
6
6
5
5
4
4
4
3
3
3
2
1
6 - 7
