DSMFT-4
CÂBLAGE ET RACCORDEMENTS
NOTE
MIW-DSMFT-4-FR-001 - 07 / 08 / 2025
CAPTEUR DE CO
2
POUR CONDUIT

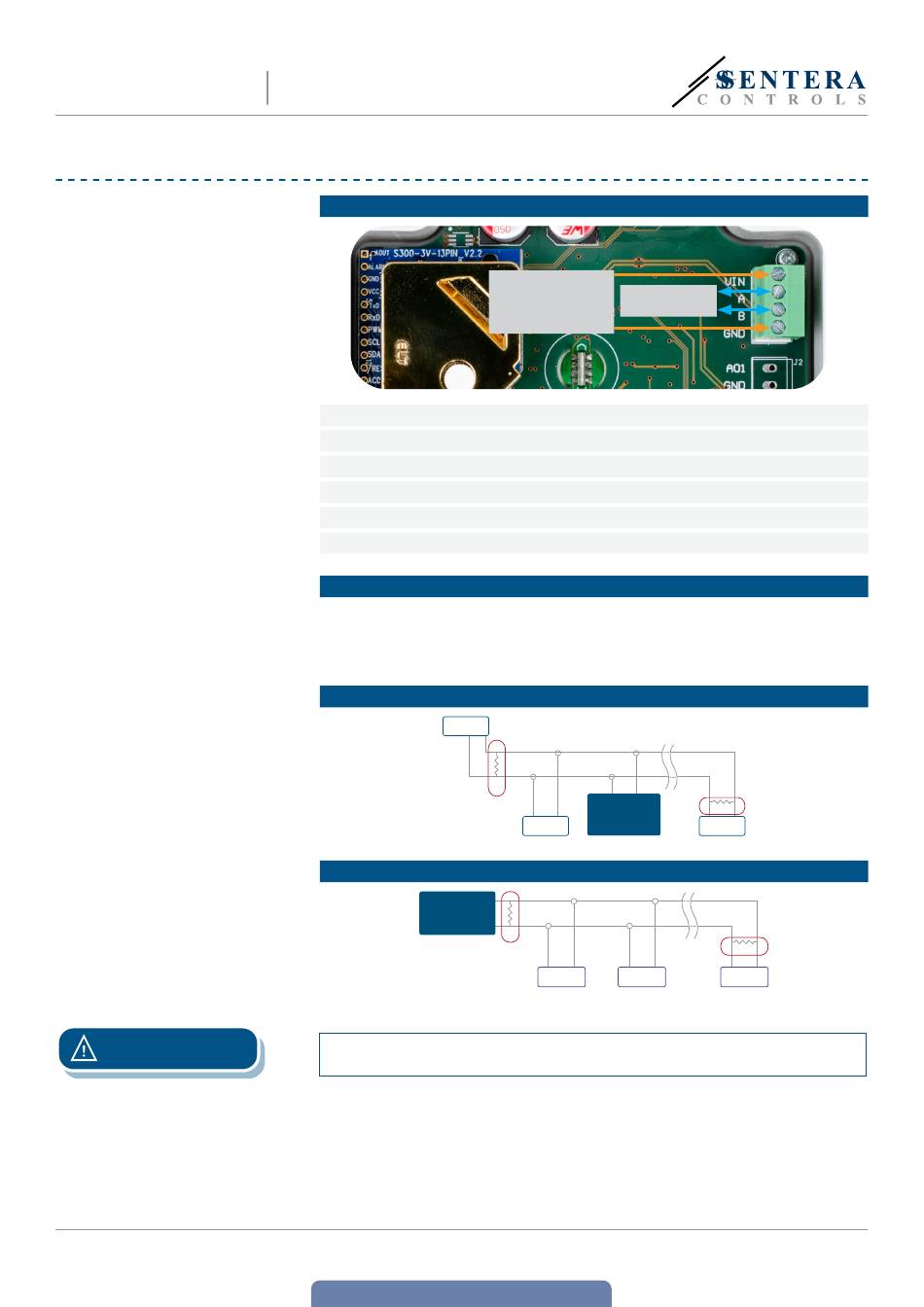

Fig. 3 Schéma de câblage
VIN
A
/B
GND
Type de connecteur
Caractéristiques du câble
Réglages optionnels
La résistance NBT (Network Bus Terminor) est contrôlée via Modbus RTU et est
déconnectée par défaut. Pour une communication correcte, le NBT ne doit être
activé que dans les deux appareils les plus éloignés du réseau Modbus RTU. Si
nécessaire, activez la résistance NBT via 3SModbus.
Exemple 1
Slave 1
Exemple 2
Master
Sur un réseau Modbus RTU, deux terminateurs de bus (NBT) doivent être activés !
www.sentera.eu
retour à la table des matières
Alimentation
Modbus RTU
24 VCC
A /B
24 VCA ±10 %
Modbus RTU (RS485), signal A
Modbus RTU (RS485), signal /B
NBT
Master
Slave 2
NBT
Slave 2
Slave 1
24 VCC / 24 VCA ± 10 %
Masse
Bornier à vis enfichable
Câble Cat5 ou EIB
RX
ТX
NBT
Slave n
RX
ТX
NBT
Slave n
7 - 12
