2
Installation
2.1

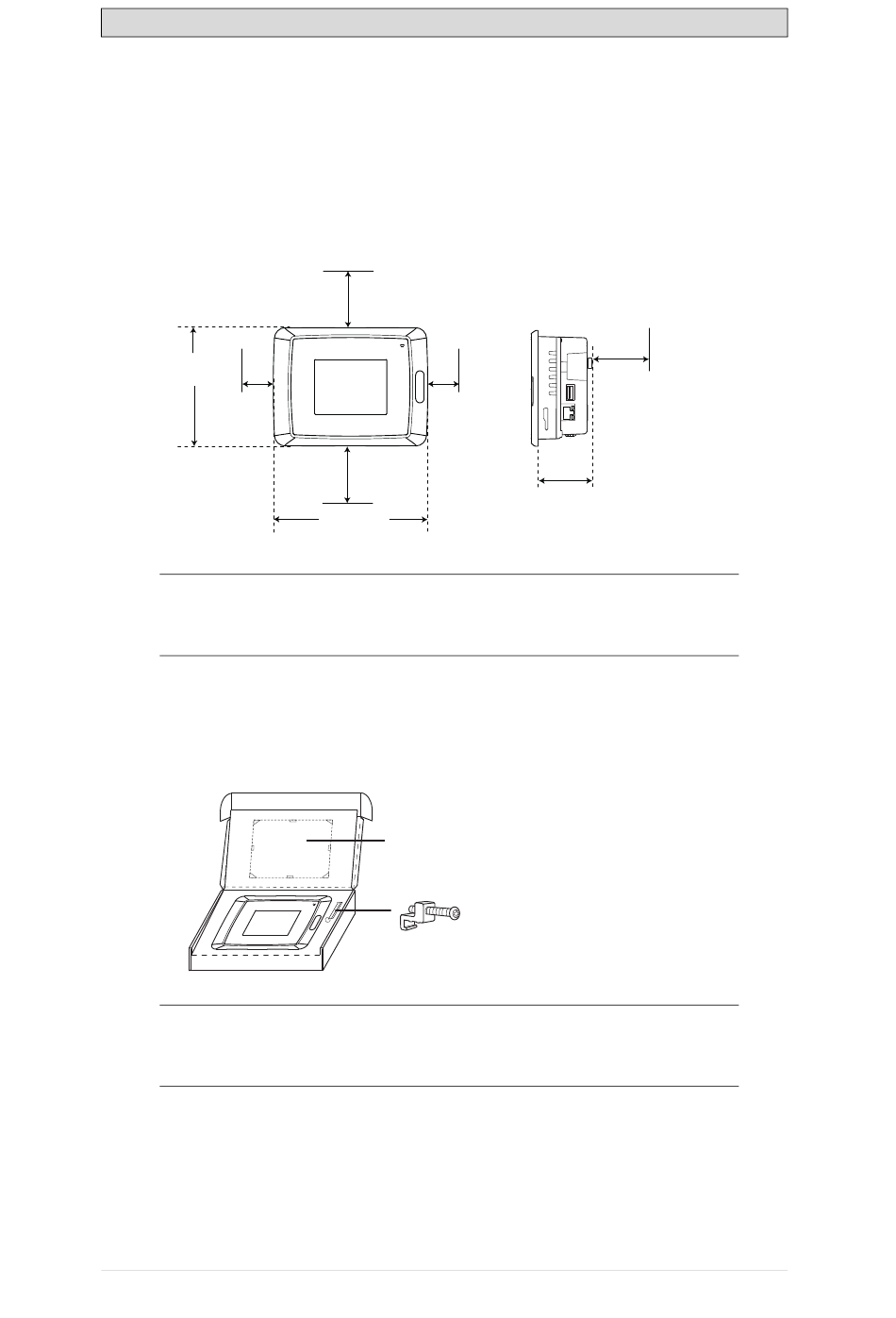

Espace requis
•
Épaisseur de la plaque d'installation : 1,5 - 7,2 mm (0,06 - 0,28 pouces)
•
Espace requis pour l'installation du panneau opérateur :
119 mm
(4,69 pouces)
50 mm
(2,0 pouces)
Attention :
Les ouvertures du boîtier permettent à l'air de circuler. Évitez de couvrir ces
ouvertures.
2.2
Procédure d'installation
1. Déballez et vérifiez le contenu livré. Si des dégâts sont constatés, notifiez-les au
fournisseur.
Remarque :
Placez le panneau opérateur sur une surface stable lors de son installation.
Il peut subir des dégâts en tombant
Beijer Electronics, MAFR812E
100 mm
(4,0 pouces)
50 mm
(2,0 pouces)
100 mm
(4,0 pouces)
155,8 mm
(6,13 pouces)
Découpe du panneau 139 x 105 mm
(5,47 x 4,13 pouces)
x 4
Installation
100 mm
(4,0 pouces)
57 mm
(2,24 pouces)
8
