2.7.2 Exigences en matière d'air de combustion
pour une installation à un tuyau
Les installations intérieures à un tuyau doivent avoir
des dispositions particulières pour une alimentation
d'air de combustion et de ventilation dans la pièce où
est installé l'appareil de chauffage. Deux (2) ouvertures
doivent être fournies; une (1) près du plafond et une (1)
près du plancher. Lorsque l'air est fourni directement
par un mur externe, chaque ouverture doit avoir au
moins 6,5 cm² (1 po²) de surface par 4 000 BTU/h
d'entrée de l'appareil de chauffage. Lorsque l'air
est fourni indirectement par les conduites depuis
l'extérieur, les ouvertures et les passages doivent avoir
au moins 6,5 cm² (1 po²) de surface par
2 000 BTU/h d'entrée de l'appareil de chauffage. Ces
exigences sont interprétées dans le tableau 2.

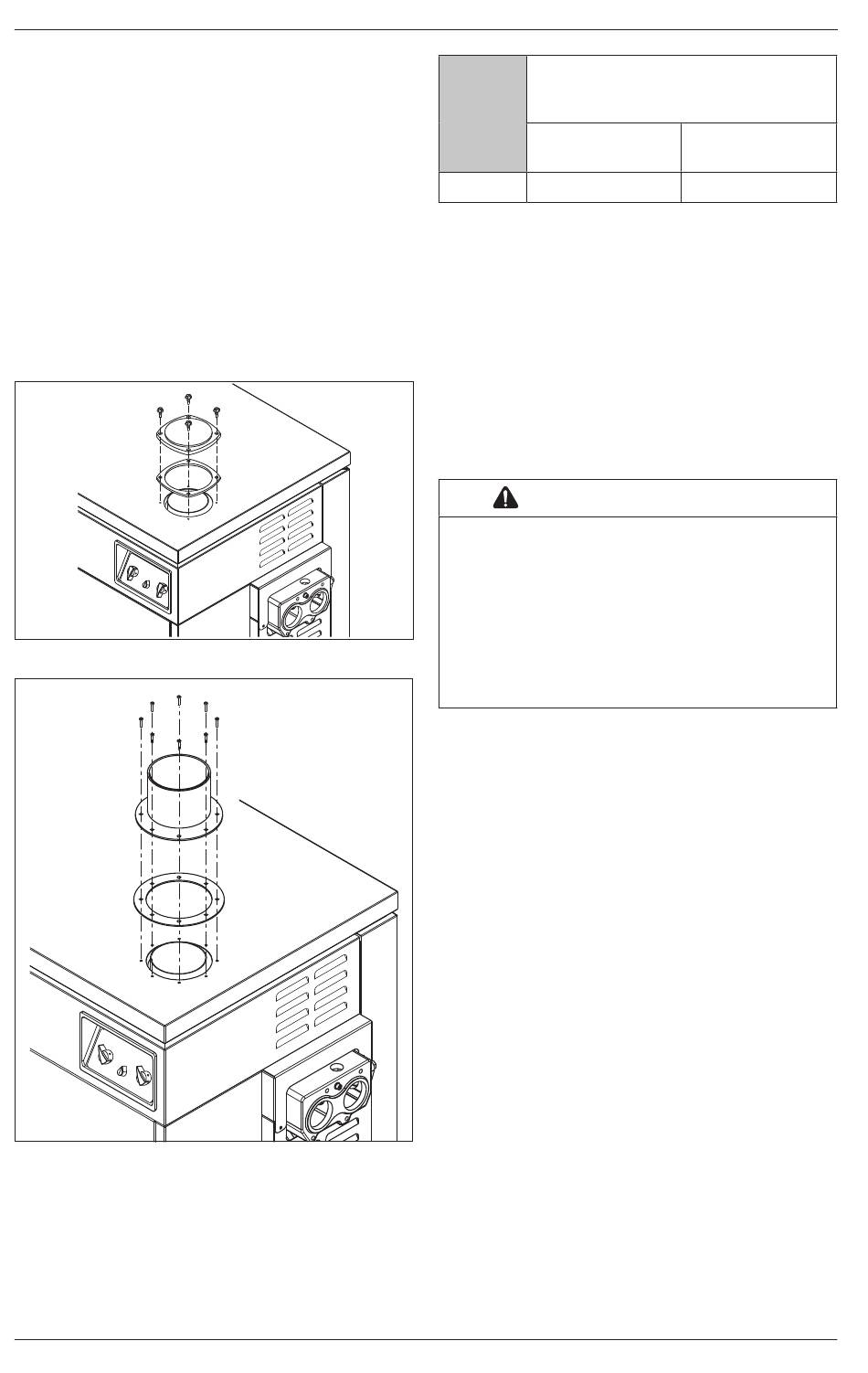

Figure 3. Dépose de la grille d'échappement extérieure.
Figure 4. Ensemble de collet d'évent pour une installation
en intérieur.
Page 6
Jandy
Hi-E2
et Hi-E2
®
®
®
Surface libre nette requise en centimètres carrés
(po carrés) pour chacune des 2 ouvertures; une
(1) près du plafond et une (1) près du plancher
Modèle
Directement à travers
un mur extérieur
350
Tableau 2. Surface libre nette requise pour les ouvertures de
l'air de combustion et de ventilation.
Noter que les chiffres indiquent la surface libre
nette ; après avoir permis le bloc age des barres de
calandre, etc. Se reporter aux codes locaux et aux
codes nationaux mentionnés plus haut pour obtenir
des informations. Même si les codes le permettent,
Zodiac
ne recommande pas les installations
®
ayant seulement une « infiltration » comme moyen
d'alimentation pour l'air de combustion.
Se reporter à la section 2.7.3.3 pour la taille du tuyau
de l'évent.
AVERTISSEMENT
Ne pas ranger les produits chimiques, produits de
nettoyage ou d'autres matières corrosives à proximité
des ouvertures pour l'air de combustion ni dans la
pièce. Éviter de placer les évents d'appareil à proximité
des ouvertures pour l'air de combustion. Le défaut
d'empêcher les matériaux corrosifs de se mélanger
à l'air de combustion peut réduire la durée utile de
l'appareil de chauffage et un fonctionnement dangereux.
2.7.3 Installation à deux tuyaux (ventilation directe)
Cette section indique les exigences d'installation de
la tuyauterie pour l'air de combustion et de l'évent
dans les installations à deux tuyaux. Un système
à deux tuyaux procure une isolation du système
de combustion Hi-E2 depuis l'espace dans lequel
est installé l'appareil de chauffage. Il est pourvu
non seulement d'un tuyau de l'évent, mais aussi
d'un tuyau d'air de combustion pour amener l'air
directement depuis l'extérieur. Les études ont
démontré que les contaminants qui peuvent corroder
les pièces internes de l'appareil de chauffage sont
généralement à des niveaux bien plus bas dans l'air
de l'extérieur que dans l'air de l'intérieur.
2.7.3.1 Raccordement du tuyau d'air de
combustion
Un collet pour le raccordement du tuyau d'air de
combustion est fourni dans l'appareil de chauffage
à l'entrée de la boîte de filtre. Comme illustré dans la
figure 5, le tuyau d'air de combustion est acheminé
par le côté de l'appareil au raccordement de la boîte
de filtre. Retirer la plaque de couvercle du panneau
latéral gauche pour fournir l'accès au tuyau d'air.
R | Manuel d'installation et d'utilisation
À travers les conduites
horizontales
88 (570)
175 (1130)
