725Ex
Mode d'emploi

Mesure de pression

Des modules de pression de types et de gammes divers
sont disponibles auprès de Fluke. Consultez la section
« Accessoires » dans la suite de ce mode d'emploi. Avant
d'utiliser un module de pression, lisez son mode d'emploi.
Les modules diffèrent l'un de l'autre, du point de vue de
l'application, de la technique de mesure et de la précision.
La figure 12 représente les modules de pression relative et
différentielle. Les modules différentiels peuvent aussi
fonctionner en mode relatif : il suffit de laisser le raccord
basse pression à l'air libre.
Pour mesurer la pression, raccordez le module de
pression convenant au procédé à contrôler.
Procédez de la façon suivante pour mesurer la pression :
W Avertissement
Utiliser uniquement des modules de pression de
série Fluke 700PEx.
Afin d'éviter une décompression brutale dans
le cas d'un circuit pressurisé, fermer la vanne
et faire descendre lentement la pression avant
de brancher le module de pression à la ligne
sous pression.
28
PRESSURE MODULE
RANGE
BURST PRESSURE 300 PSIG

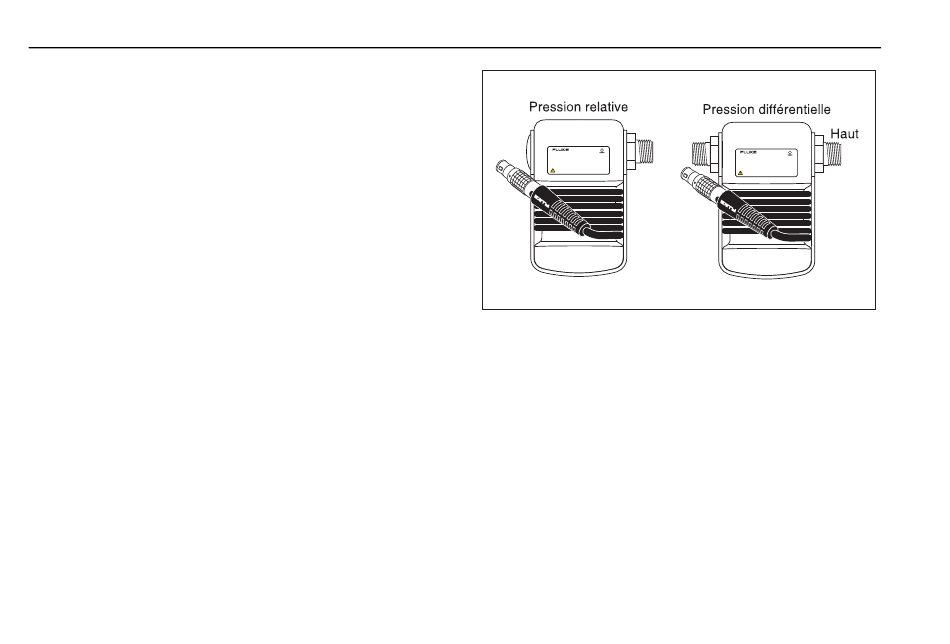

Figure 12. Modules de pression relative
et différentielle
WAttention
•
Pour éviter tout endommagement mécanique
du module de pression, ne jamais exercer de
couple supérieur à 13,56 N.m (10 ft-lb) entre
les raccords du module ou entre un raccord
et le corps du module. Appliquer toujours le
couple convenable entre le raccord du
module de pression et les raccords ou
adaptateurs de connexion.
•
Pour éviter au module de pression tout
endommagement dû à la surpression, ne
jamais appliquer de pression supérieure à la
valeur maximale figurant sur le module.
Bas
PRESSURE MODULE
RANGE
BURST PRESSURE 45 PSIG
azy11f.eps
