2 A
FFICHEUR
2.1 Divers composants

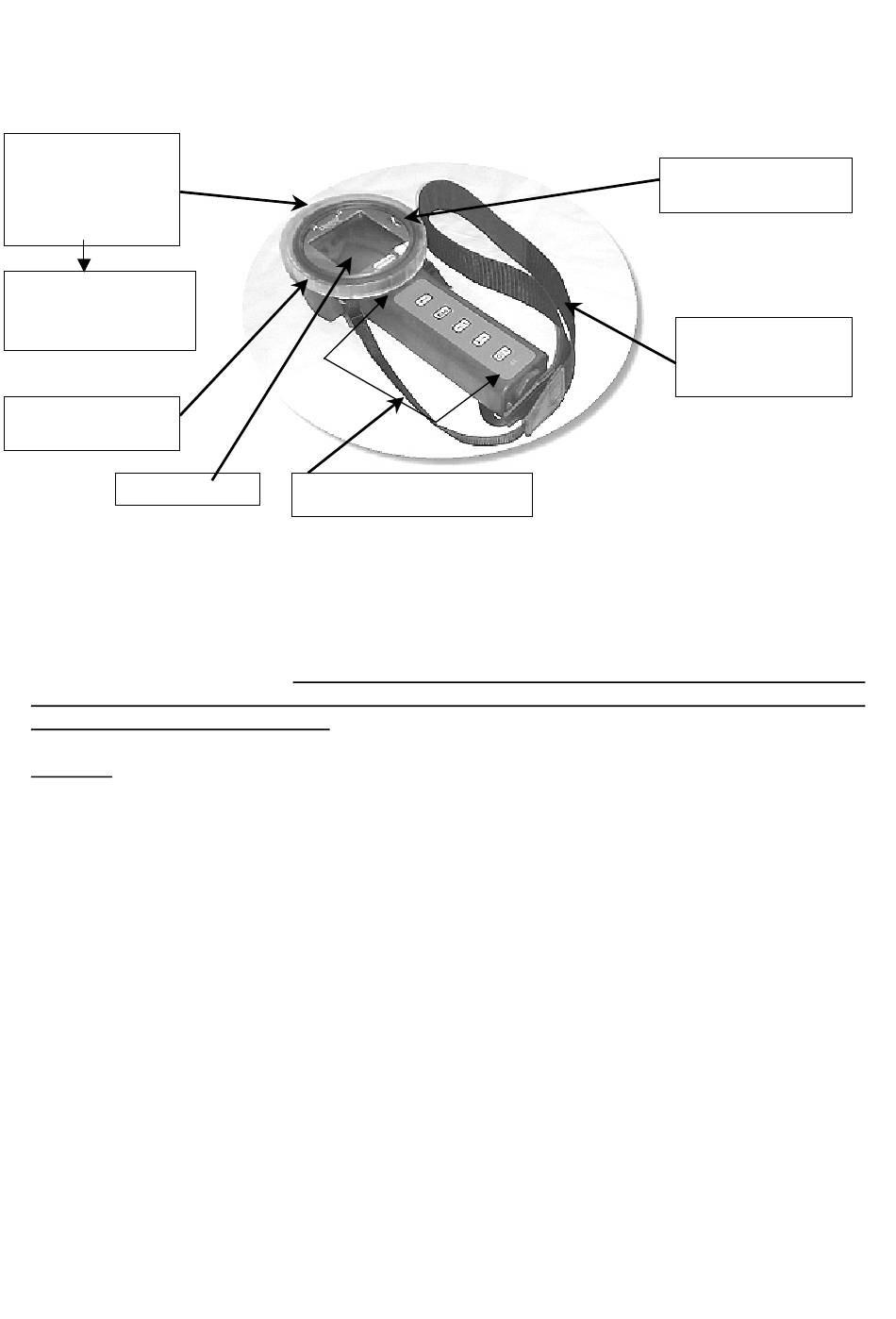

La figure suivante montre les différents éléments de l'afficheur Quanta
Prise femelle de
raccordement du
cordon pour la
sonde ou le PC
Interface RTC/PC
(montage en usine
en option
Lentille Réf. :
003884
Ecran LCD
2.1.1 Réglage du contraste
Pour régler le contraste, retirer d'abord la lentille de l'afficheur. La lentille est fixée avec une
fermeture à baïonnette, qui s'ouvre en exerçant une légère pression et en tournant dans le
sens anti-horaire. A l'aide de la molette de réglage du contraste, adapter l'affichage en
fonction de la luminosité et de la température ambiantes, ou bien à votre convenance.
Replacer ensuite la lentille, après avoir vérifié que le joint torique se trouve bien dans la
rainure extérieure de la lentille et de l'absence d'impuretés sur le plan de joint, telles que
des grains de sable par exemple. Remettre ensuite la lentille à baïonnette, en exerçant une
légère pression et en la tournant dans le sens horaire jusqu'à ce qu'elle s'enclenche.
Attention : Si, lors de l'installation de la lentille, le joint torique se trouve sur le boîtier
principal, l'étanchéité de l'afficheur n'est pas assurée. En cas d'infiltration d'eau dans le
boîtier principal, l'afficheur risque d'être gravement endommagé!
Q
UANTA
Touches de commande
8
.
Molette de réglage
du contraste
Bandoulière (en
option) Réf.
014760
