Arborescence de navigation dans les menus
du niveau inférieur. Cette vue peut être fermée en touchant le symbole « - » de la vue. Il est ainsi
possible de naviguer rapidement et facilement dans les structures de menus très complexes.

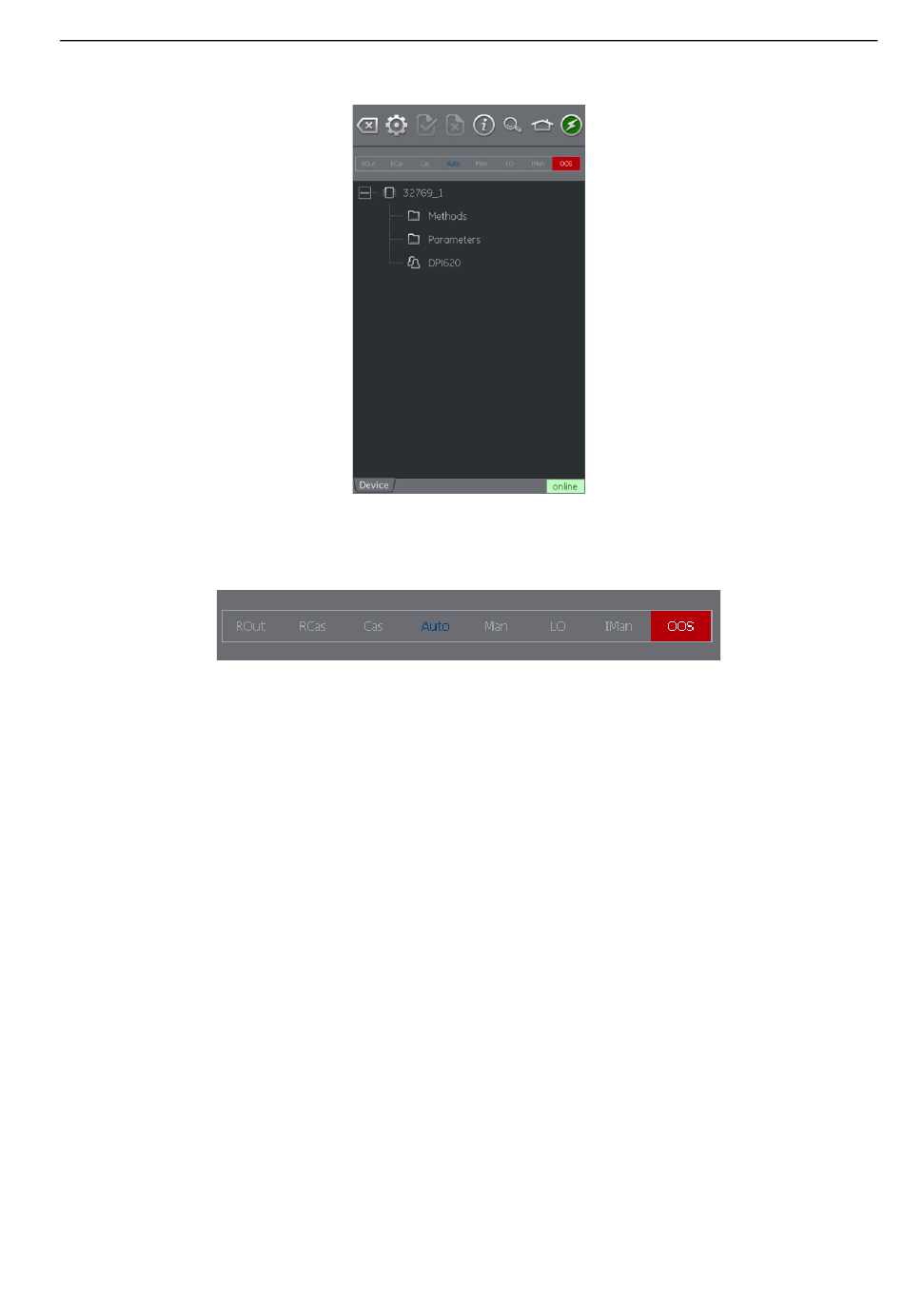

Figure 10-10 : Arborescence de navigation
10.8.1 Barre d'en-tête de bloc
La barre d'en-tête de bloc indique le mode souhaité et le mode réel du bloc.
Figure 10-11 : Barre d'en-tête de bloc
Le texte en surbrillance indique le mode réel du bloc de l'appareil.
La surbrillance est en vert si le mode souhaité est le mode réel du bloc de l'appareil. Si le mode
souhaité n'est pas le mode réel du bloc de l'appareil, la surbrillance est en rouge.
Le mode souhaité du bloc de l'appareil est indiqué par du texte bleu.
Les options disponibles sont indiquées par du texte noir, celles qui ne sont pas disponibles sont
affichées en gris.
Le mode souhaité peut être modifié par une touche momentanée sur l'en-tête du bloc.
La Figure 10-11 illustre un exemple dans lequel le mode souhaité est Auto mais le mode réel est
hors service (Out Of Service - OOS).
Copyright 2013 Baker Hughes Company.
Français–DPI 620G - Manuel d'utilisation | 107
