4.11. Paramétrage des divers équipements supplémentaires
Le dernier paramètre du Menu de Paramétrage, PA.3, indique quels sont les équipements
supplémentaires installés.
Sortie
PA3:
courant

Sortie courant

Le premier chiffre établit s'il y a une sortie courant et si celle-ci sert à piloter un MAP Con
9000. Ce premier chiffre appartient à l'un des deux groupes (0,1 ou 2,3,7), et un MAP Check
9000 portant 0 ou 1 comme premier chiffre n'est pas préparé à recevoir de MAP Con 9000
; ce premier chiffre ne saurait donc être réglé que sur 0 ou 1. En revanche, si le MAP Check
9000 est préparé pour recevoir un MAP Con 9000, le premier chiffre n'admet d'autre valeur
que 2, 3 ou 7.
Le MAP Check 9000 n'est pas en mesure de détecter automatiquement l'existence d'une
sortie courant, ce qui signifie que vous pouvez modifier le premier chiffre de 0 en 1 sans
émission de message qui dénonce l'absence de sortie tension.
Bus CAN
Le deuxième chiffre indique si le MAP Check 9000 est doté d'un contrôleur de bus CAN. Le
MAP Check 9000 détecte automatiquement la présence d'un contrôleur de bus CAN. Si vous
réglez ce chiffre sur 1 et que le contrôleur de bus CAN n'est pas détecté, l'erreur 32 apparaît
à l'affichage et le réglage reste sur 0.
Scanner à trois canaux
Le troisième chiffre indique si le MAP Check 9000 est pourvu d'un scanner automatique à
trois canaux. Le MAP Check 9000 détecte automatiquement le pilotage du scanner lors de
la mise en marche. Si le troisième chiffre est mis sur 1 et que le pilotage du scanner n'est
pas détecté lors de la mise en marche, l'erreur 33 apparaît à l'affichage et le réglage
demeure sur 0.
PBI-220051-I 10/2009
2éme
Bus CAN Scanner
sortie courant

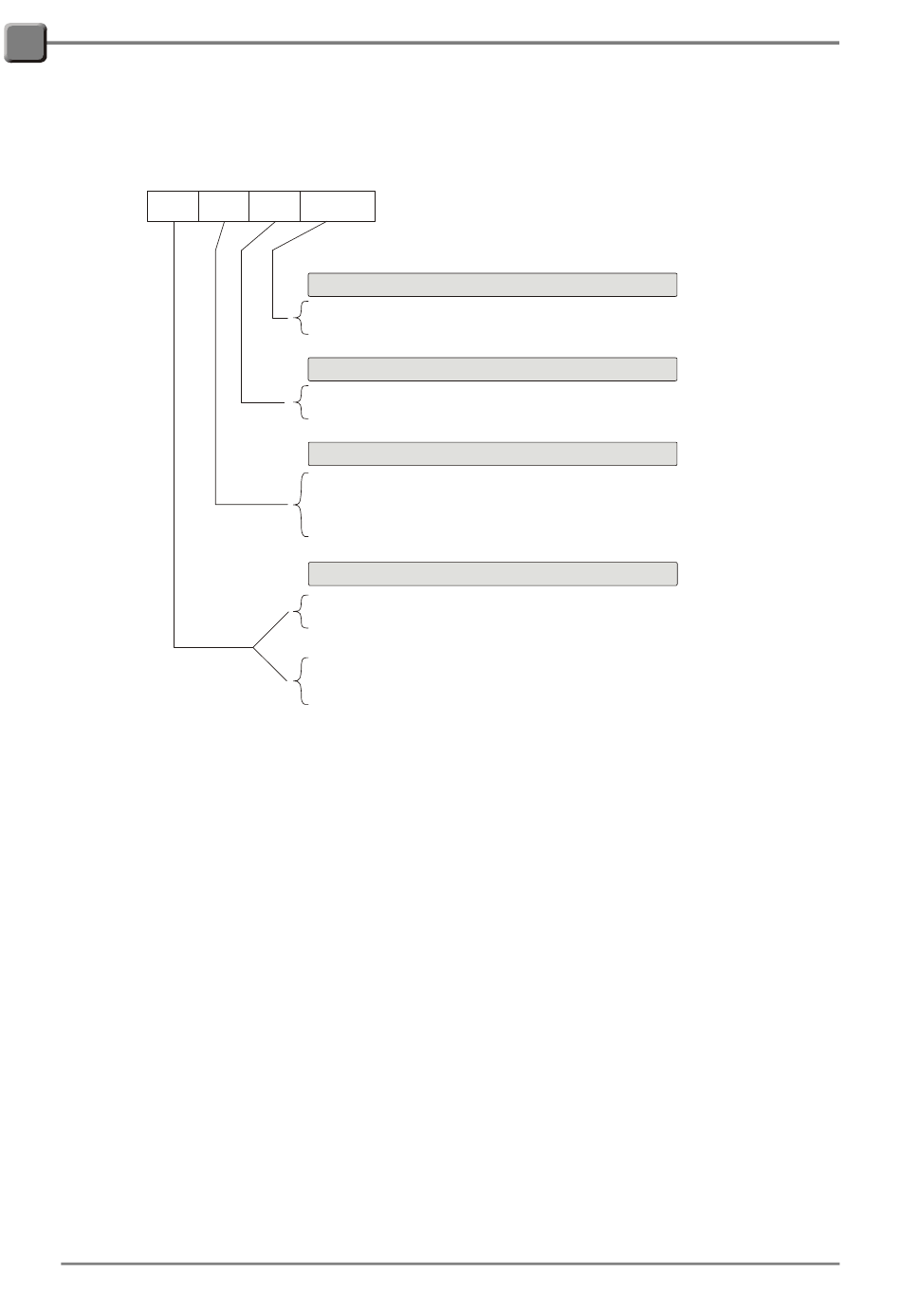

2éme sortie courant (2éme sortie de tension)
0 : 2éme sortie courant non montée
1 : 2éme sortie courant montée
Scanner à trois canaux
0 : Pas de scanner installé
1 : Scanner à trois canaux installé
Bus CAN et ref. capteur O
0 : Pas de b
1 : B us CAN installé
2 : R ef. capteur O installé
3 : B us CAN et ref. capteur O installé
Sortie courant (sortie de tension)
0 : Pas des sortie courant montée
1 : S ortie courant
2 : S ortie courant montée
3 : Sortie courant 0/4 - 20 mA montée
7 : Sortie courant montée. Pour pilotage MAP Con sans by-pass
