3. Raccordements
10

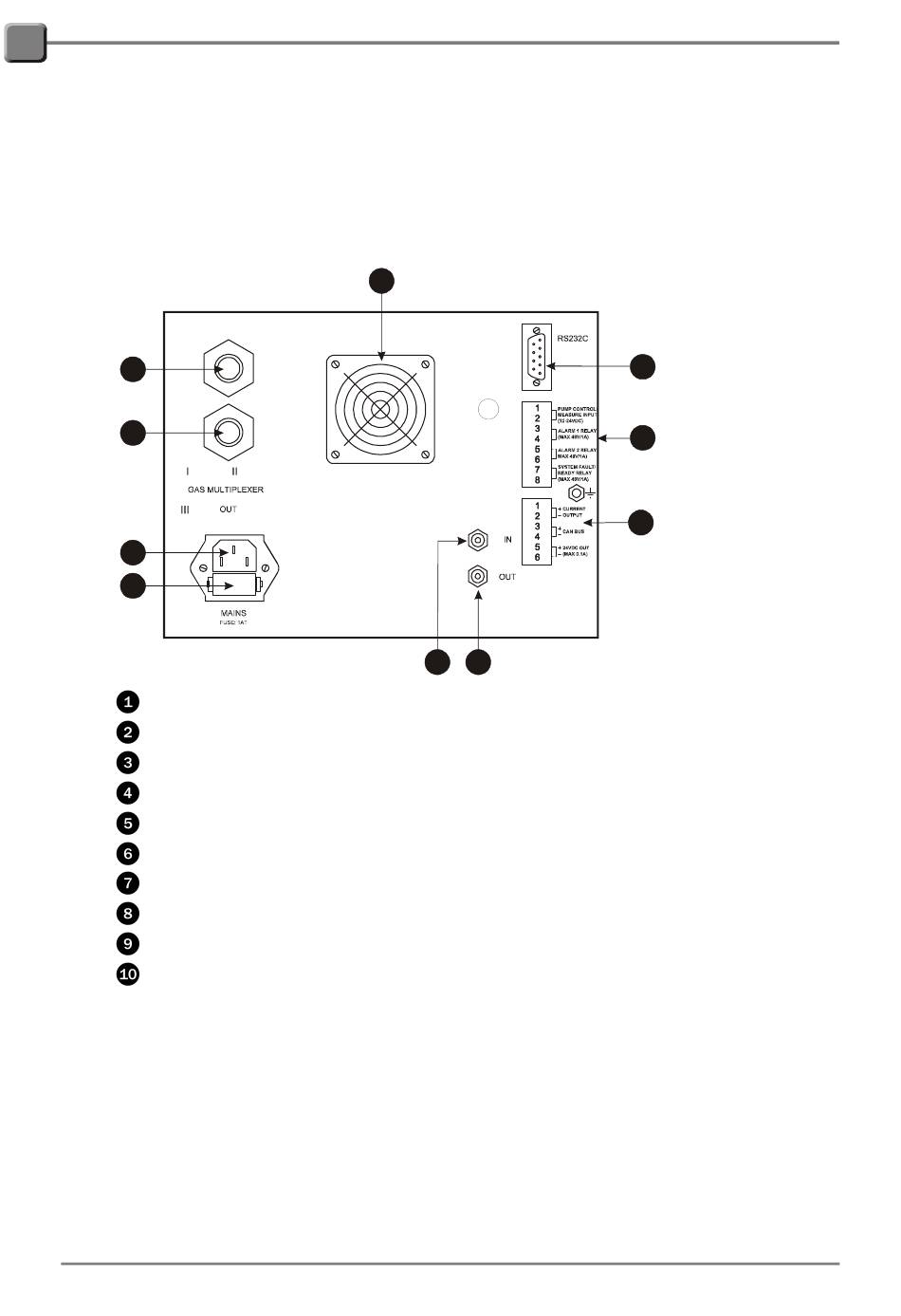

3.2. MAP Check PFC

• Signal de commande de la pompe pour commande externe de celle-ci (10-32 V C.C.)
• Sorties des relais d'alarme
• Erreur de système / sortie du relais " Ready "
• Sorties courant/tension (option)
• Bus CAN (option)
9
10
2
3
Ventilateur / filtre à poussière
Tension secteur
Fusible secteur
Port RS232C pour communication sérielle avec PC et autres
ST1
ST2
Arrivée de gaz
Sortie de gaz
Arrivée de gaz régulée
Sortie de gaz régulée
ST1 1,2: Signal de commande de la pompe, entrée 10-32 V C.C. (pour
3,4: Relais d'alarme O2 1. Max. 48 V, 1 A
5,6: Relais d'alarme O2 2. Max. 48 V, 1 A
7,8: Erreur de système / relais " Ready ". Max. 48 V, 1 A
ST2 1,2: * Réservé à la sortie de courant (option). (1+, 2-)
3,4: * Réservé au bus CAN (option).
5,6: * Réservé à la sortie 24 V C.C. (option).
* Tout autre raccordement est indiqué à l'arrière du MAP Check 9000.
PBI-220051-I 10/2009
1
REGULATED
GAS:
IN
MAX 6.5 BAR
(From supply)
OUT
(To application)
commande externe de la pompe)
MAP Check 9000 - Manuel de l'utilisateur
MEASURED
GAS:
7 8
(3+, 4-)
(5+, 6-)
COPYRIGHT ©
4
5
6
PBI-Dansensor A/S
