3.3 Cas de commande d'un variateur de tension de type VAPZ

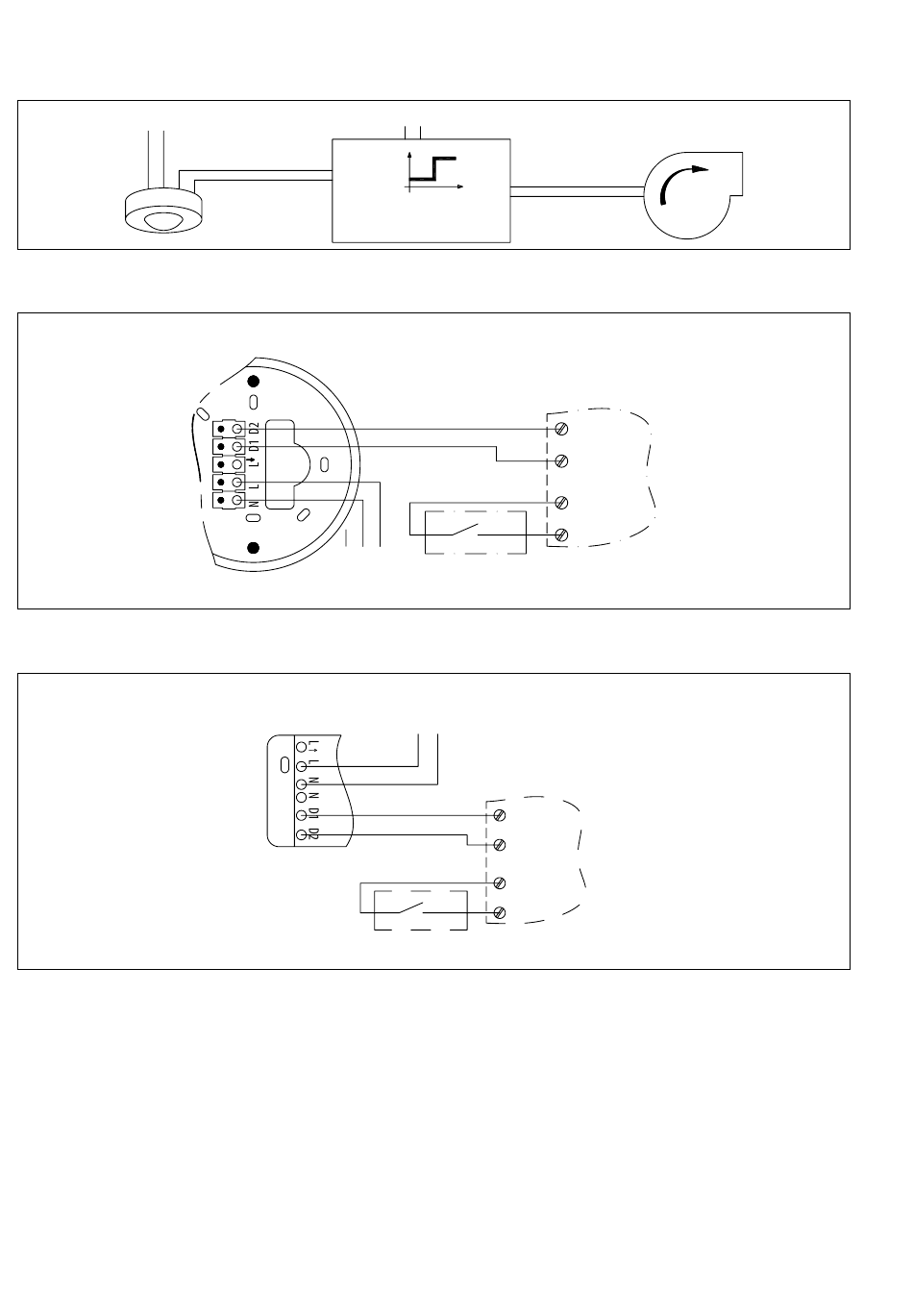

3.3.1 Synoptique
230V 1~
3.3.2 Raccordement électrique avec détecteur de présence CPTA-S (= version en saillie)
3.3.3 Raccordement électrique avec détecteur de présence CPTA-E (= version encastrée)
3.3.4 Réglage du variateur VAPZ
Remarque sur le marche/arrêt par horloge externe HPHM (non fournie) : utiliser un contact libre de po-
tentiel (le contact fermé commande la marche du système).
• Mettre le switch S1.1 sur OFF.
• Mettre les switchs S1.2 sur ON et S1.3 sur OFF :
- Mesurer le débit des bouches d'extraction et / ou de soufflage et ajuster le potentiomètre SMax pour obtenir
le débit nominal.
• Mettre les switchs S1.2 sur OFF et S1.3 sur ON :
- Mesurer le débit des bouches d'extraction et / ou de soufflage et ajuster le potentiomètre SMin pour obtenir
le débit d'inoccupation = 20% du débit nominal.
• Mettre les switchs S1.2 et S1.3 sur OFF pour être en position "marche automatique".
Détecteur de présence
PE N L
Alimentation
230Vac-50Hz
230V 1~
Max
Mini
VAPZ
Variateur de tension
Horloge HPHM
Alimentation
230Vac-50Hz
Variateur de tension
électronique
+24
IN
Arrêt/Marche
Horloge HPHM
38
230V 1~
électronique
+24
IN
Arrêt/Marche
NT-508700-AJUSTAIR-OPTIC-V-171115
