Espace de la carte PCI Express
Pour améliorer les performances opérationnelles de l'ordinateur, vous pouvez connecter les cartes PCI
Expresse dans cet espace. Les connecteurs de ce logement peuvent varier selon le modèle de l'ordinateur.
Carte mère
Remarque : Voir « Vue avant » à la page 1 et « Vue arrière » à la page 3 pour obtenir d'autres descriptions
de composants.

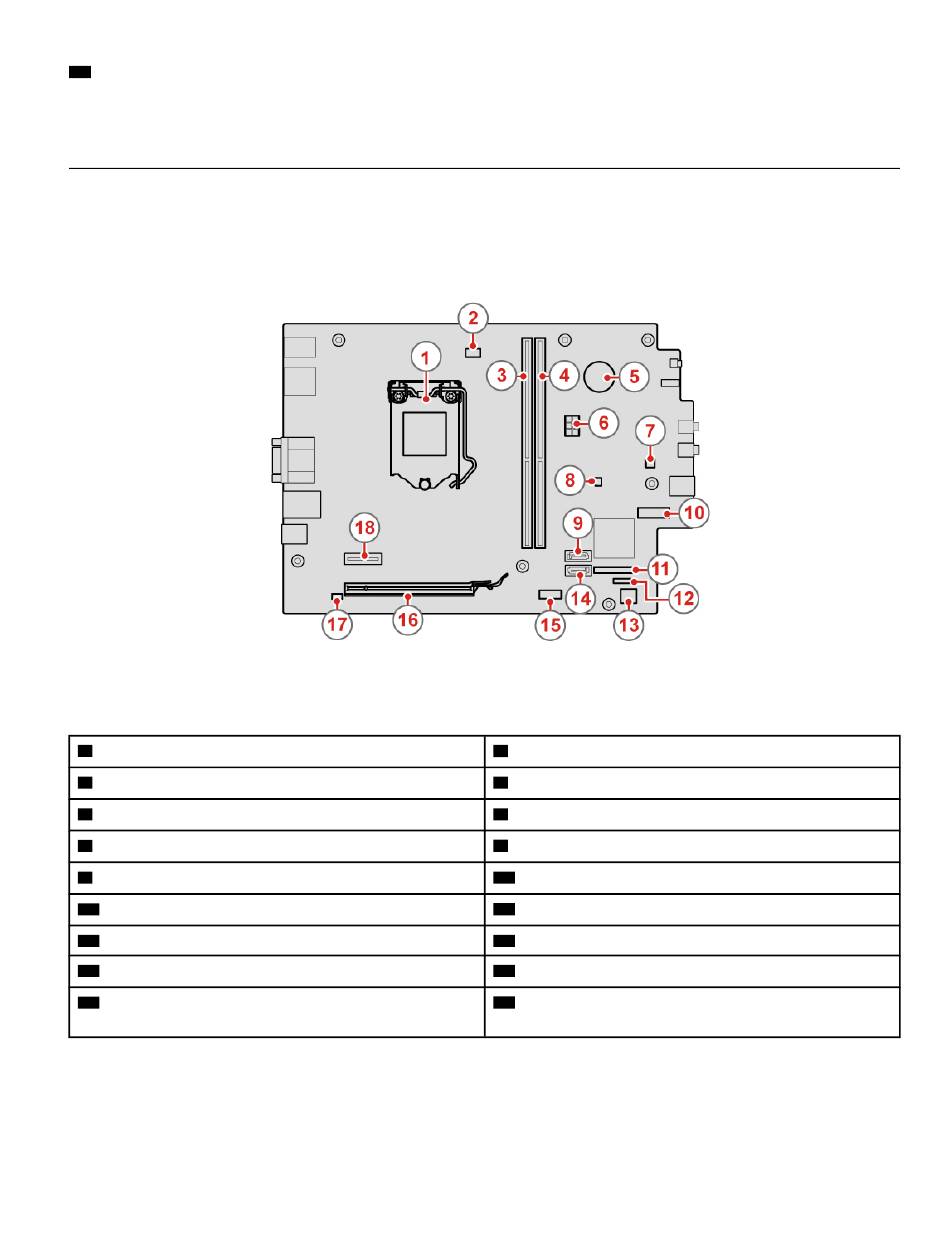

Figure 3. Carte mère
1
Port de microprocesseur
3
Emplacement de mémoire (DIMM1)
5
Batterie à pile cellulaire
7
Connecteur du haut-parleur interne
9
Connecteur SATA 3.0
11
Connecteur parallèle
13
Connecteur d'alimentation SATA
15
Connecteur du lecteur de cartes
17
Connecteur du commutateur de détection du carter
(connecteur du commutateur de détection d'intrusion)
2
Connecteur du ventilateur du microprocesseur
4
Emplacement de mémoire (DIMM2)
6
Connecteur d'alimentation 6 broches
8
Connecteur à voyant rouge
10
Emplacement de l'unité de stockage M.2
12
Connecteur série (COM2)
14
Connecteur SATA 3.0
16
Logement pour carte graphique PCI Express x16
18
Logement pour carte PCI Express x1
.
5
Chapitre 1
