Étape 5 :
Montage de la console & des pédales
1.
Reliez le câble d'ordinateur supérieur (72) et le câble du capteur tactile (68) à l'ordinateur (17)
puis fi xez l'ordinateur (17) sur le tube de guidon (29) à l'aide de la vis (64).
⚠
PRUDENCE
Veillez à visser complètement les pédales.
REMARQUE
Serrez la pédale droite dans le sens des aiguilles d'une montre et la pédale gauche dans le sens
inverse.
2.

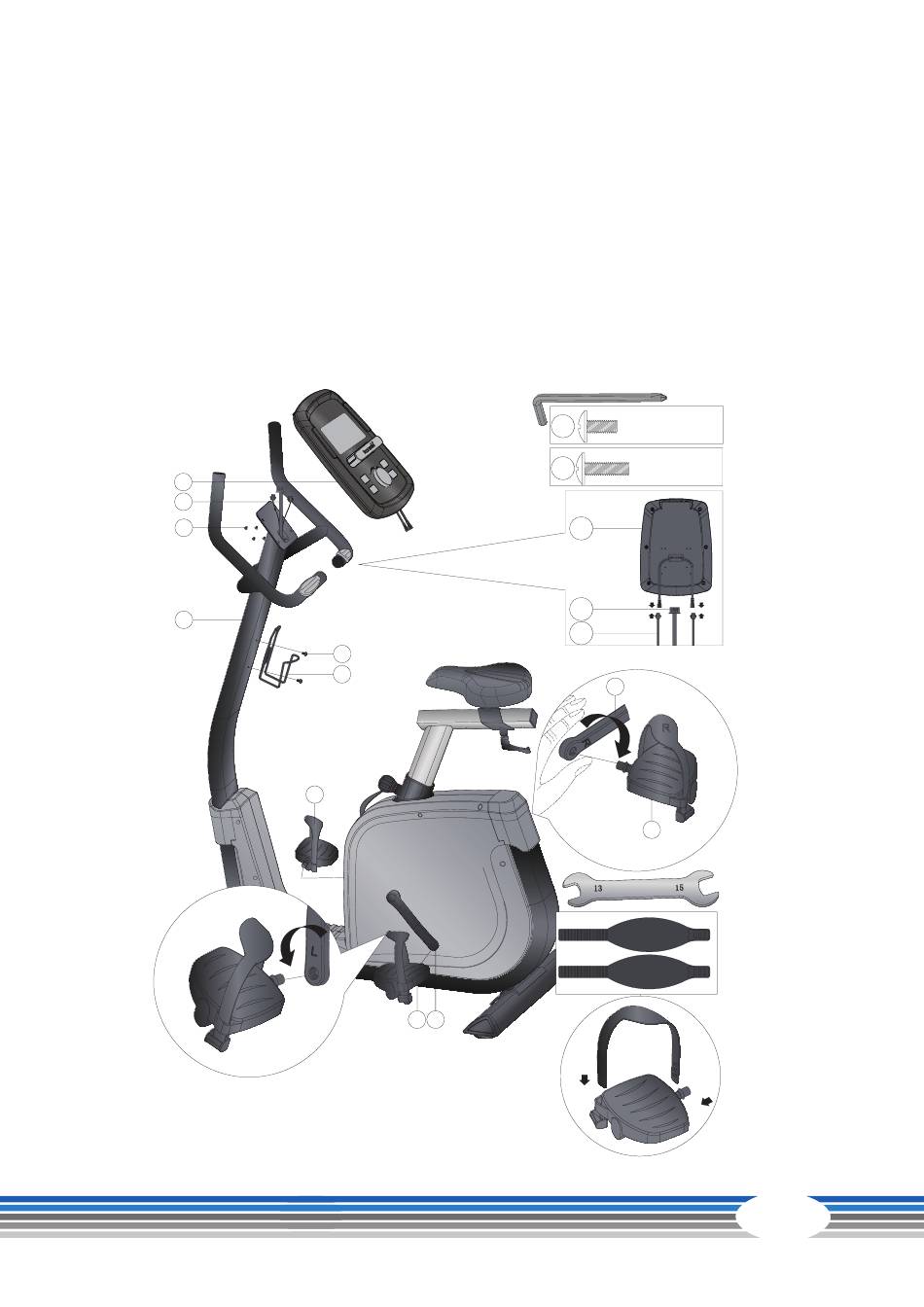

Fixez les pédales (62 & 88) sur les manivelles (35 & 89), voir fi g. b et c. Remarque : serrez la pédale
droite en la tournant dans le sens des aiguilles d'une montre et la pédale gauche en la tournant
dans le sens inverse des aiguilles d'une montre.
17
72
64
29
b
46
47
88
62 35
M5x10L
x4
64
x2
46
M5x15L
17
72
68
89
R
c
88
a
19
