1.2
Pièces électriques (il faut porter des gants antistatiques)
Remarque : Retirez l'ensemble du couvercle supérieur et les pièces (voir 1.1. Tableau d'affichage et moteur
pas à pas) avant de démonter les pièces électriques.
Procédure
1) Retirez les 3 vis de fixation, puis faites
pivoter le sous-ensemble de la boîtier
de commande électrique dans le sens
indiqué sur l'image de droite. (Voir
CJ_CS_IDU_010)
(Si vous souhaitez réparer les composants
du boîtier de commande électrique,
effectuez la première étape ; si vous
souhaitez réparer l'ensemble de la carte
de commande principale, effectuez les
étapes 2 à 5 ci-dessous.)
2) Déposer la couverture du boîtier de
contrôle électronique. (Voir CJ_CS_
IDU_011).
3) Débranchez 3 connecteurs. (Voir CJ_
CS_IDU_012)
4) Retirez le support. (Voir CJ_CS_
IDU_012)
Remarque : Section fournie à titre informatif exclusivement. La forme réelle l'unité peut varier.
Page 70

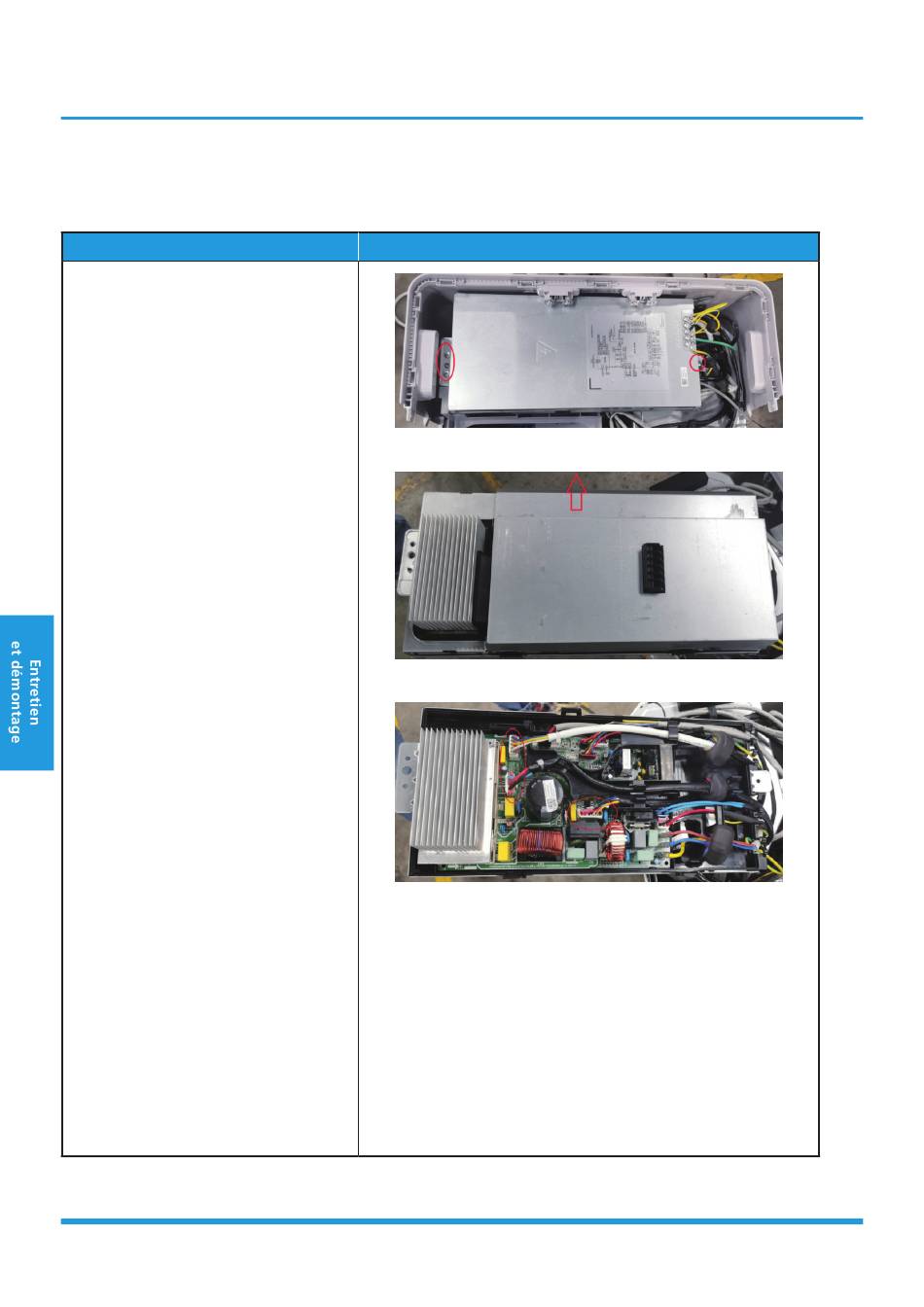

Illustration
CJ_CS_IDU_010
CJ_CS_IDU_011
CJ_CS_IDU_012
