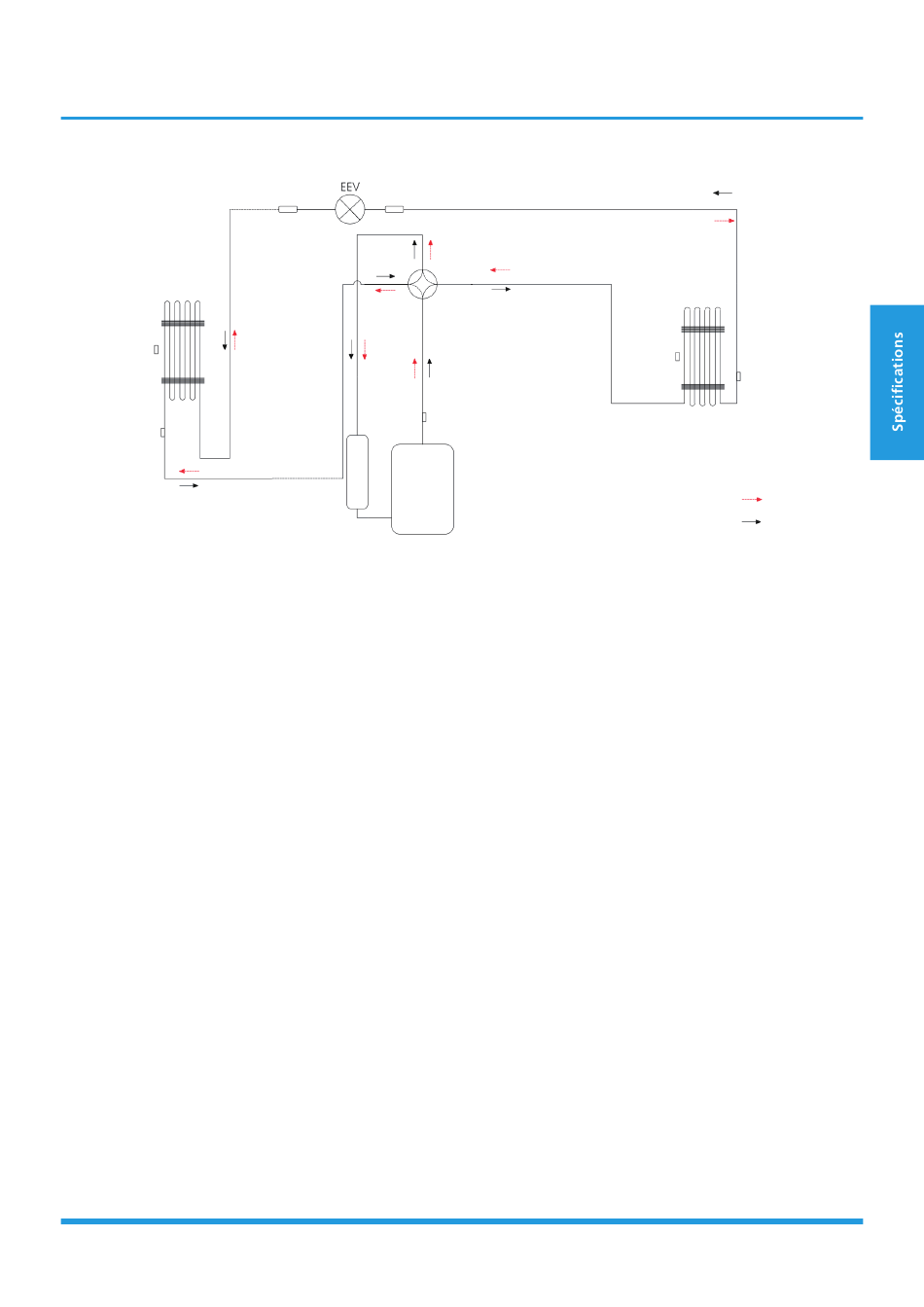

4. Schémas du fluide réfrigérant
Échangeur ther-
mique intérieur
Capteur T1
(intérieur)
Capteur T2
(évaporateur)
Filtre
Filtre
Vanne à 4 voies
Capteur TP (décharge)
Compresseur
Échangeur ther-
mique extérieur
Capteur T4
(extérieur)
Capteur T3
(condensateur)
Chauffage
Refroidissement
