ENCODER UNE ADRESSE DMX

Configurer l'adresse d'un 3D Vision est vraiment simple. Suivez ces instructions
simples pour encoder l'adresse DMX :
1. Connectez soit l'adaptateur secteur sur votre 3D Vision Encoder ou insérez
un pile 9V dans le compartiment situé à l'avant de l'encodeur
2. Connectez l'encodeur à votre 3D Vision via le câble CAT5 fourni
3. Branchez le 3D Vision au courant secteur avec un câble Schuko-Powercon
puis allumez le 3D Vision Encoder

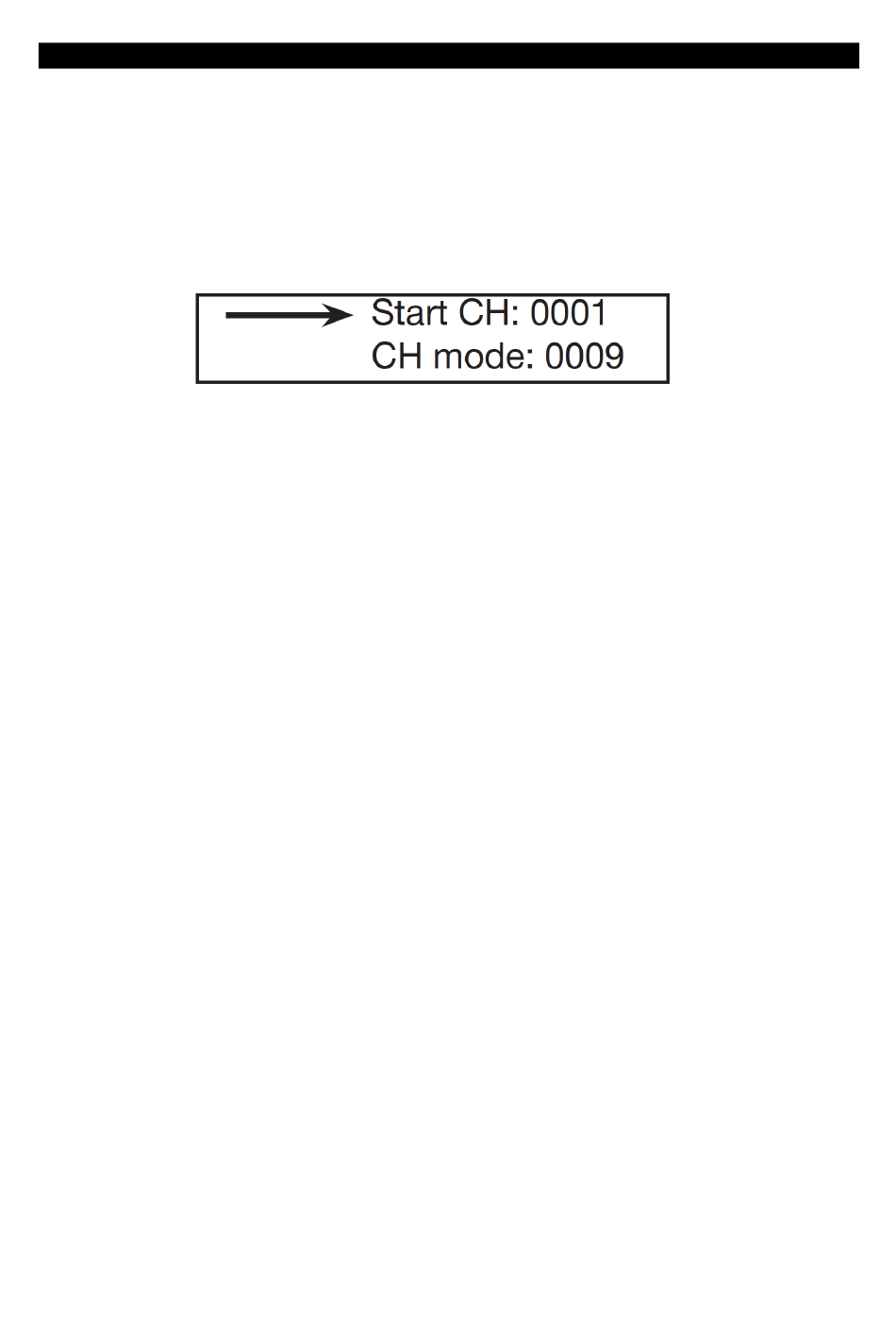

4. Le display de l'encodeur affichera :
5. Utilisez les boutons UP ou DOWN pour trouver l'adresse DMX désirée.
6. Une fois l'adresse DMX désirée atteinte, appuyez sur le bouton « SET » pour
envoyer l'adresse DMX dans la mémoire de votre 3D Vision. Quand vous
appuyez sur « SET », le display de l'encodeur affichera « Writing addr... ».
Une fois l'adresse est configurée, le display affichera « Writing OK »
7. Le mode de canaux DMX est prédéfini en usine. Le 3D Vision est une unité à
9 canaux DMX (3x3 canaux RGB). Appuyez sur le bouton MODE pour
naviguer au mode de canaux DMX puis utilisez les boutons UP ou DOWN
pour choisir le mode de 9 canaux DMX. Appuyez sur le bouton « SET » pour
envoyer ce mode dans la mémoire de votre 3D Vision connecté.
8. Débranchez le 3D Vision configuré, puis branchez le 3D Vision suivant et
répétez la procédure, cette fois en augmentant l'adresse DMX de 9
Exemple :
er
1 3D Vision est configuré sur l'adresse DMX 251
ème
2 3D Vision est configuré sur l'adresse DMX 260
ème
3 3D Vision est configuré sur l'adresse DMX 269 et ainsi de suite
Quand vous avez terminé de configurer et d'ensuite installer tous vos 3D
Visions, n'oubliez pas d'effectuer le pixel-mapping correct dans votre
console ou logiciel DMX.
