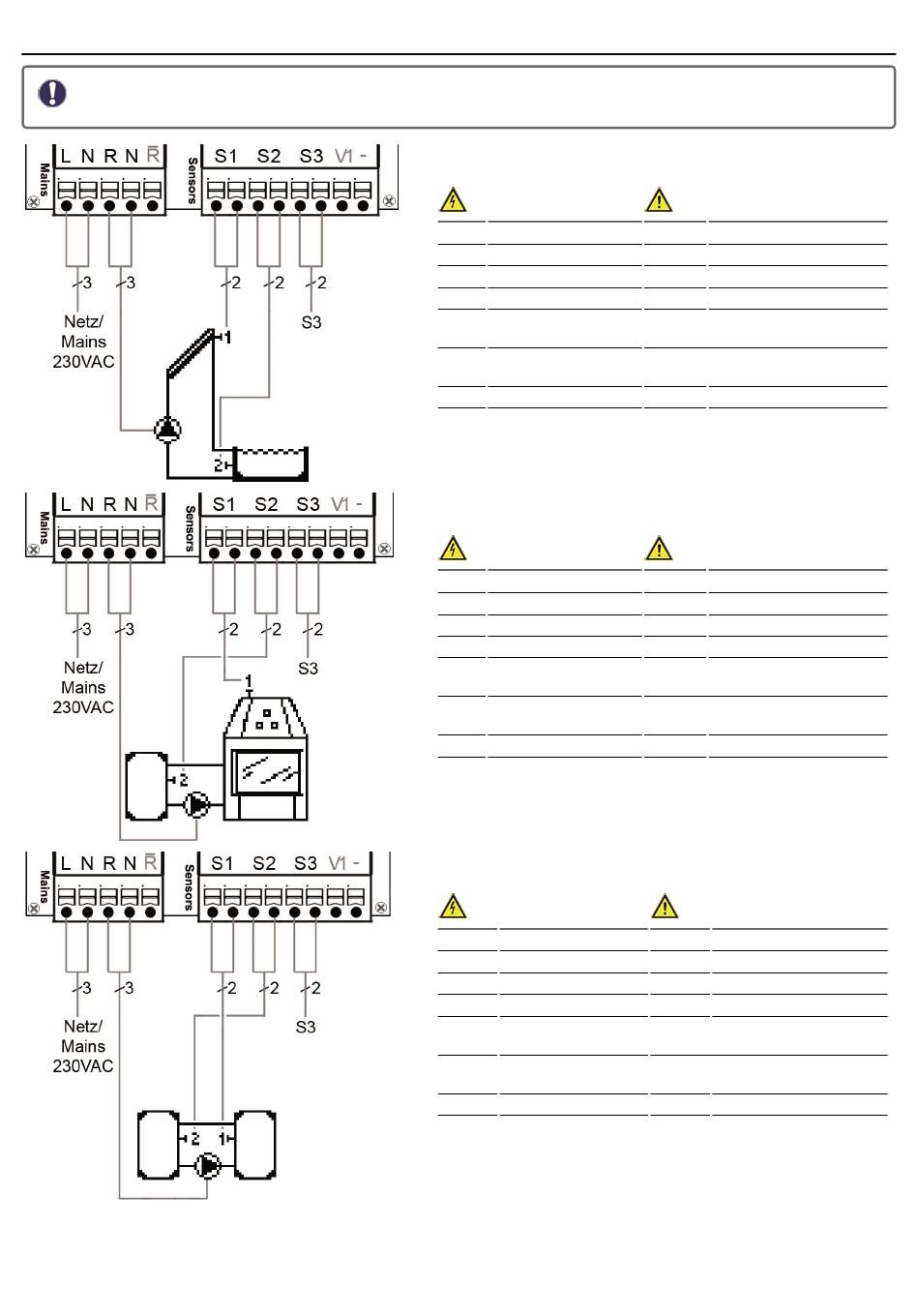

Plan des bornes
L'alimentation de tension pour pompes HE avec signal d'entrée 0-10V/PWM peut se faire via un relais libre(fonctionnement
parallel V1).
Programme 2 Solaire avec piscine
Tension secteur
230VAC 50-60Hz
Borne:
Connexion:
L
Réseau phase L
N
Réseau neutre N
R
Pompe phase L
N
Pompe neutre N
R|
Contact de rupture (STDC Ver-
sion 1+3)
Programme 3 Combustible solide avec ballon de stockage
Tension secteur
230VAC 50-60Hz
Borne:
Connexion:
L
Réseau phase L
N
Réseau neutre N
R
Pompe phase L
N
Pompe neutre N
R|
Contact de rupture (STDC Ver-
sion 1+3)
Programme 4 Transvasement
Tension secteur
230VAC 50-60Hz
Borne:
Connexion:
L
Réseau phase L
N
Réseau neutre N
R
Pompe phase L
N
Pompe neutre N
R|
Contact de rupture (STDC
Version 1+3)
Basse tension
max. 12VAC/DC
Borne:
Connexion:
S1 (2x)
Sonde 1 capteur
S2 (2x)
Sonde 2 Piscine
S3 (2x)
Sonde 3 (en option)
La polarité des sondes S1 - S3 est librement
sélectionnable.
V1
0-10V/ PWM +/- ( STDC version
3+4 )
-
GND V1
Basse tension
max. 12VAC/DC
Borne:
Connexion:
S1 (2x)
Sonde 1 chaudière bois
S2 (2x)
Sonde 2 ballon
S3 (2x)
Sonde 3 (en option)
La polarité des sondes S1 - S3 est librement
sélectionnable.
V1
0-10V/ PWM +/- ( STDC version
3+4 )
-
GND V1
Basse tension
max. 12VAC/DC
Borne:
Connexion:
S1 (2x)
Sonde 1 ballon 1
S2 (2x)
Sonde 2 ballon 2
S3 (2x)
Sonde 3 (en option)
La polarité des sondes S1 - S3 est librement
sélectionnable. N
V1
0-10V/ PWM +/- ( STDC version
3+4 )
-
GND V1
