10

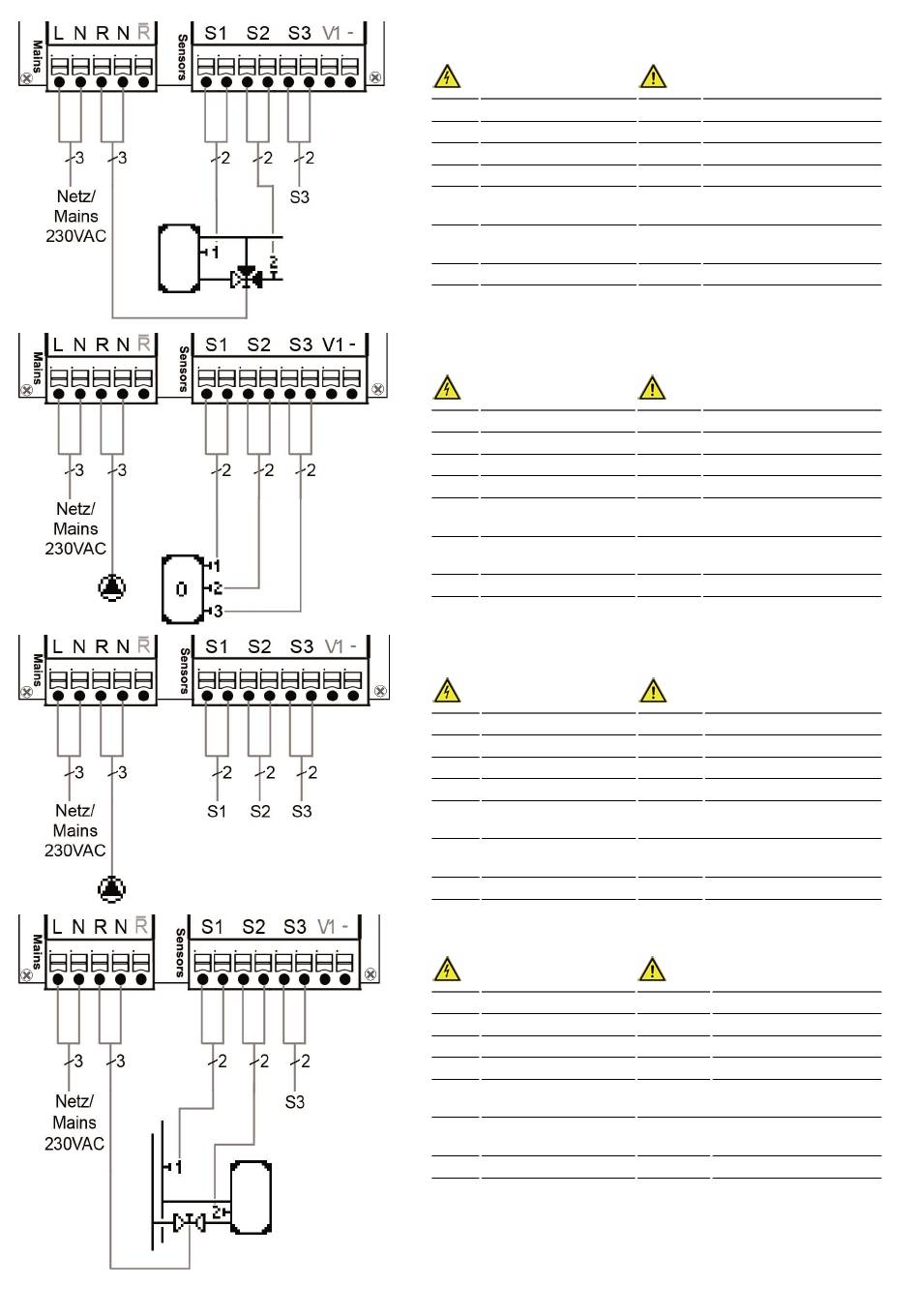

Programme 5 Augmentation du circuit de chauffage
Tension secteur
230VAC 50-60Hz
Borne:
Connexion:
L
Réseau phase L
N
Réseau neutre N
R
Vanne phase L
N
Vanne neutre N
R|
Contact de rupture (STDC Ver-
sion 1+3)
Sens d'actionnement de la vanne :
R1 on / vanne on = direction à travers le réservoir de stockage
Programme 6 Termostat
Tension secteur
230VAC 50-60Hz
Borne:
Connexion:
L
Réseau phase L
N
Réseau neutre N
R
Pompe phase L
N
Pompe neutre N
R|
Contact de rupture (STDC Ver-
sion 1+3)
Programme 7 Régulateur universel ΔT
Tension secteur
230VAC 50-60Hz
Borne:
Connexion:
L
Réseau phase L
N
Réseau neutre N
R
Pompe phase L
N
Pompe neutre N
R|
Contact de rupture (STDC Ver-
sion 1+3)
Programme 8 Vanne de fermeture
Tension secteur
230VAC 50-60Hz
Borne:
Connexion:
L
Réseau phase L
N
Réseau neutre N
R
Vanne d'arrêt phase L
N
Vanne d'arrêt neutre N
R|
Contact de rupture (STDC
Version 1+3)
Basse tension
max. 12VAC/DC
Borne:
Connexion:
S1 (2x)
Sonde 1 ballon 1
S2 (2x)
Sonde 2 Débit retour
S3 (2x)
Sonde 3 (en option)
La polarité des sondes S1 - S3 est librement
sélectionnable. N
V1
0-10V/ PWM +/- ( STDC version
3+4 )
-
GND V1
Basse tension
max. 12VAC/DC
Borne:
Connexion:
S1 (2x)
Sonde 1 ballon haut
S2 (2x)
Sonde 2 (en option)
S3 (2x)
Sonde 3 (en option)
La polarité des sondes S1 - S3 est librement
sélectionnable.
V1
0-10V/ PWM +/- ( STDC version
3+4 )
-
GND V1
Basse tension
max. 12VAC/DC
Borne:
Connexion:
S1 (2x)
Sonde 1 régulateur
S2 (2x)
Sonde 2 référence
S3 (2x)
Sonde 3 (en option)
La polarité des sondes S1 - S3 est librement
sélectionnable.
V1
0-10V/ PWM +/- ( STDC version
3+4 )
-
GND V1
Basse tension
max. 12 VAC / DC
Borne:
Connexion:
S1 (2x)
Sonde 1 débit
S2 (2x)
Sonde 2 ballon
S3 (2x)
Sonde 3 (en option)
La polarité des sondes S1 - S3 est librement
sélectionnable.
V1
0-10V/ PWM +/- ( STDC version
3+4 )
-
GND V1
