DUO 5.0 avec élévateur de roue encastré

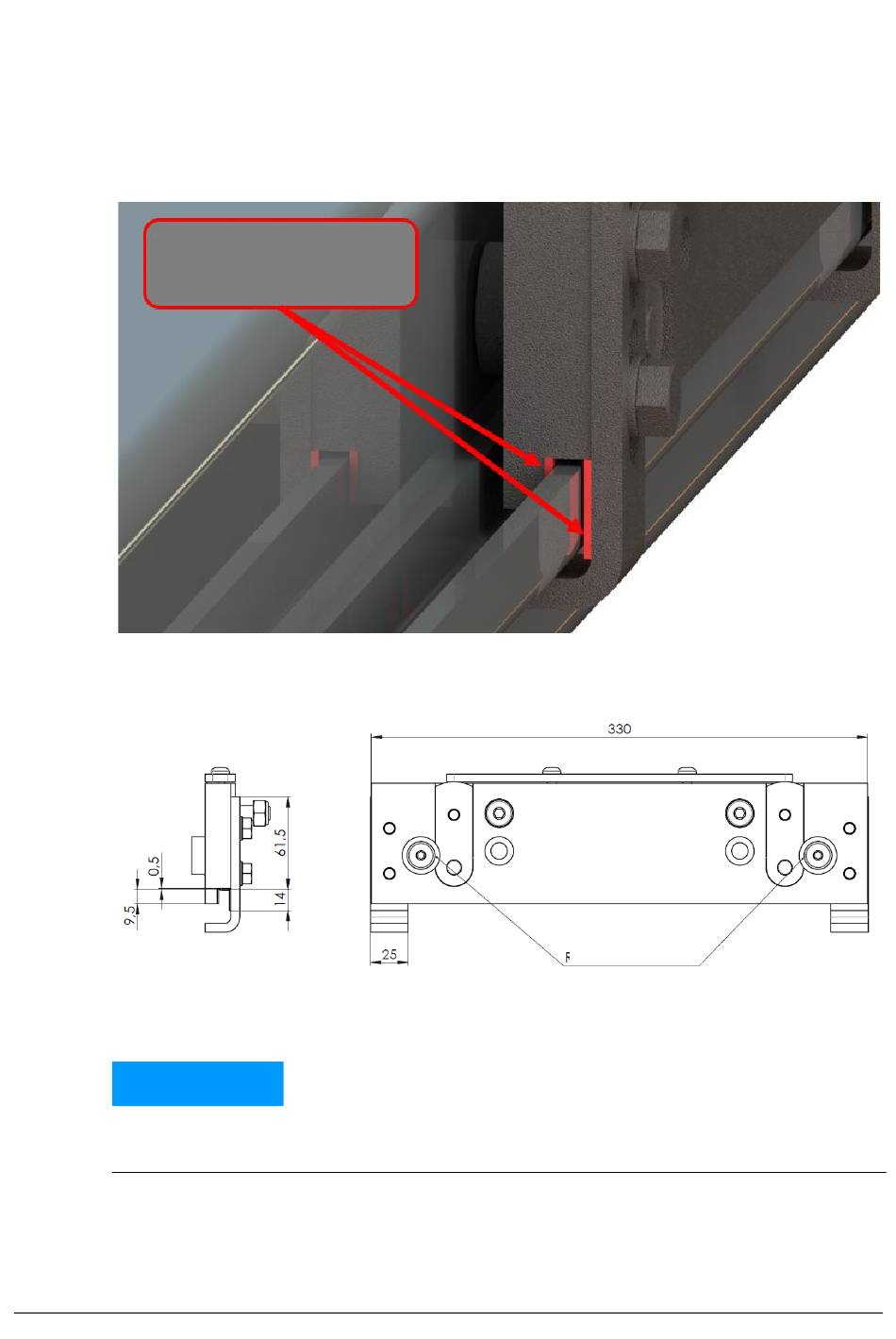

Pour éviter une collision entre les parties latérales de l'élévateur d'essieu et les
extensions de l'élévateur de roue, il faut procéder à une adaptation dans cette
configuration. Pour cela, des bandes de glissement sont fixées sur partie
latérale ainsi que sur le frein anti-délogement (voir illustration) afin de guider
l'élévateur d'essieu de manière sûre dans son rail.
Bandes de glissement
Découper les bandes de glissement (art. n° 23003131) à la bonne taille, les
•
fixer sur la partie latérale et sur le frein anti-délogement.
Démonter ensuite les rouleaux utilisés jusqu'à présent pour guider l'éléva-
•
teur d'essieu.
INDICATION
Pour éviter que l'élévateur d'essieu ne se coince lors du déplacement, il faut
veiller à un parallélisme suffisant lors du montage des surfaces de roulement.
BA082201-fr
Démonter
les rouleaux
