NOTE: Les pièces listées dans les instructions
font référence aux listes et diagrammes
des pièces des pages 16 à 18.

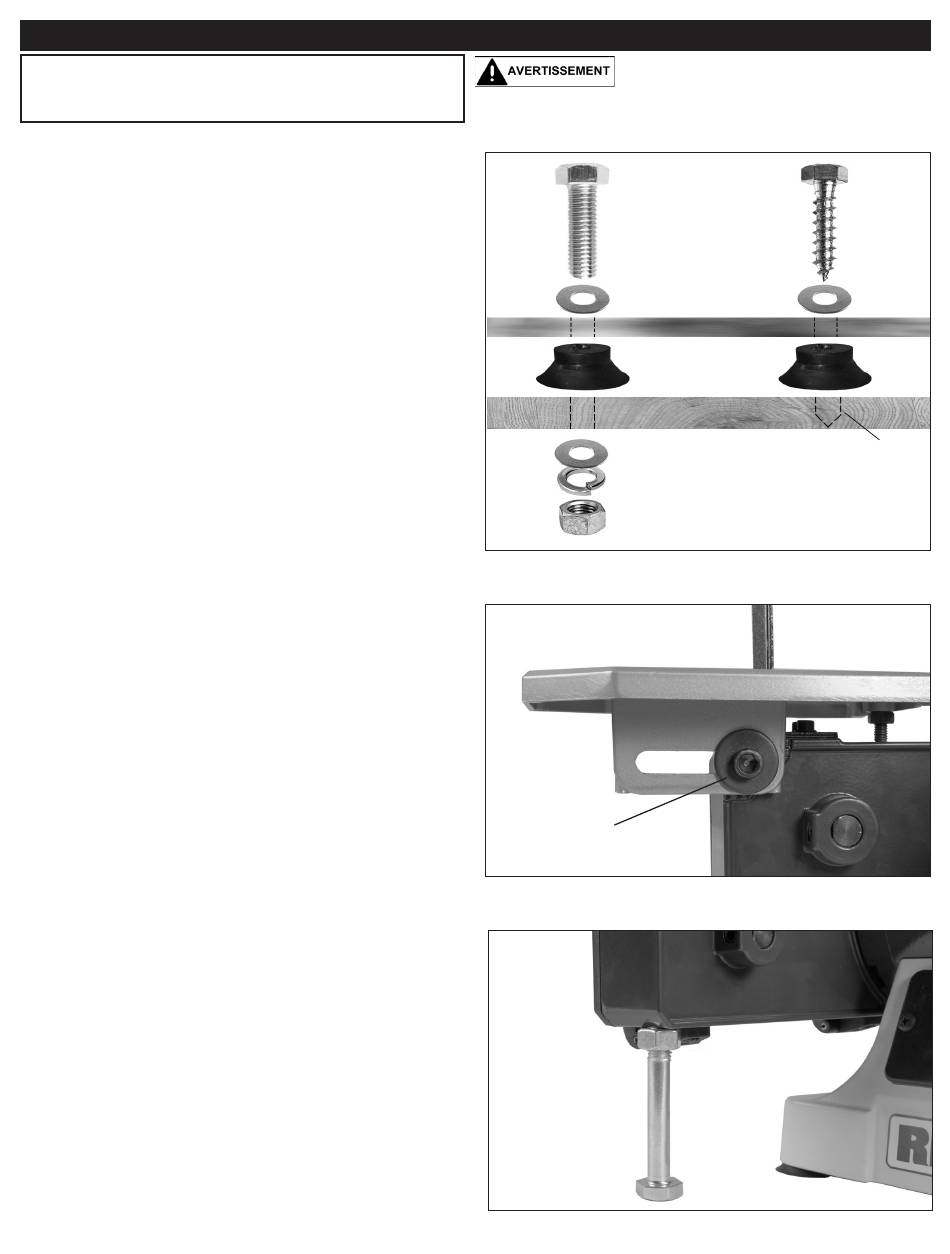

FIXER LA PONCEUSE SUR UN ÉTABLI
ATTENTION : Si durant l'utilisation, la ponceuse a
tendance à basculer, glisser ou bouger sur la surface,
la ponceuse devrait être correctement fixée sur
l'établi ou un support, à une hauteur confortable et
sécuritaire pour la tâche à effectuer.
1. Les pieds de caoutchouc sont fixes à la ponceuse
avant l'expédition. Ils peuvent être utilisés, ou non,
lors du montage de la ponceuse sur un établi ou un
support.
2. Placez la ponceuse sur l'établi.
3. Marquez l'établi à travers les 2 trous de fixation
situés de chaque côté de la base de la ponceuse
(entre les trous pour les pieds de caoutchouc).
4. Percez les trous dans l'établi aux endroits marqués.
5. En utilisant de longs boulons, des rondelles plates
et fendues et des écrous, ou des tire-fonds (attaches
non-fournies), fixez la ponceuse à l'établi. Fig. A.
INSTALLATION DE LA TABLE DE LA BANDE
ABRASIVE
1. Repérez la table pour la bande abrasive (#40).
2. Placez la table en enfilant la bande et la plaque
arrière dans la rainure de la table.
3. Fixez la table au bâti à l'aide du Boulon et de la
rondelle (#43, 44). Fig. B.
4. Passez la vis de la poignée d'ajustement dans la
rainure de l'équerre sous la table, puis dans le trou
fileté du bâti qui abrite l'écrou hexagonal (#28).
5. Fixez la table en position en vissant le boulon
d'ajustement dans le bâti avec la clé hexagonale de
6mm fournie.
INSTALLATION DU SUPPORT DE LA TABLE POUR
LA BANDE
1. Repérez le long boulon et l'écrou (#60, 61).
2. Si pas déjà assemble en usine, vissez l'écrou
hexagonal sur l'extrémité du long boulon.
3. Installez l'extrémité fileté du boulon dans le trou
fileté du bâti de métal à la base de la bande abrasive.
Fig. C.
4. Ajustez le boulon afin que la tête hexagonale
repose sur la table de travail. Vissez l'écrou jusqu'à
ce qu'il s'appuie sur le bâti pour bloquer le boulon en
place.
NOTE : Ce boulon offre un appui supplémentaire à
la ponceuse et l'empêche de basculer vers l'avant
lors de l'utilisation de la bande abrasive.
ASSEMBLY
BRANCHÉE ET L'INTERRUPTEUR DOIT ÊTRE À LA
POSITION ARRÊT TANT QUE L'ASSEMBLAGE ET LES
AJUSTEMENTS NE SONT PAS COMPLÉTÉS.
TABLE POUR BANDE
ABRASIVE
SUPPORT
BOULON ADJUSTMENT
ET RONDELLE PLATE
BOULON
HEX ET
ÉCROU
9
LA MACHINE NE DOIT PAS ÊTRE
Tire-fond
Boulon de
machinerie
Rondelle plate
Base de la machine
Pied de
caoutchouc
Établi
Rondelle plate
Rondelle fendue
Écrou
FIG. A
BANDE ABRASIVE
FIG. B
FIG. C
Avant-trou
pour tire-
fond
ET PLATEAU
