INSTALLATION HORIZONTALE
Tous les modèles de fournaises WML-
C/WMLV-C et MPL-B ont été montés pour
convenir à une installation en position des-
cendante. La fournaise peut être installée
dans les deux positions de débit horizontal;
pour diriger l'air chaud à droite ou à gau-
che, suivre les étapes suivantes :
1.
Faire pivoter la fournaise à 90º dans
la position désirée.
2.
Retirer les trois écrous et les rondelles
qui fixent le module du brûleur à ma-
zout à la fournaise. Faire pivoter le
module du brûleur à mazout pour qu'il
soit en position verticale normale.
3.
Réaligner le module du brûleur à
mazout par rapport à la chambre de
combustion (foyer), puis fixer en place
à l'aide des trois écrous et rondelles.
INSTALLATION NON SUSPENDUE
Prévoir les dégagements décrits dans le
tableau 1 par rapport aux matériaux com-
bustibles. L'installation sur un plancher
inflammable nécessite un dégagement de 1
po (2,54 cm). On peut l'obtenir en utilisant
un matériau ignifuge comme du fer profilé
en U de 1 po (2,54 cm) ou un produit du
même type. La fournaise doit être soutenue
de manière à empêcher que l'enceinte se
torde ou s'affaisse. Suggestion : afin de
prévenir les accumulations de mazout ailleurs
que dans la chambre de combustion, comme
cela
pourrait
se
produire
d'écoulement au niveau des injecteurs,
installer la fournaise avec une pente
d'environ 2 degrés entre le boîtier du brû-
leur à mazout et la chambre de combustion.
Utiliser des cales faites d'un matériau igni-
fuge.
Tableau 1 : Dégagement par rapport aux matériaux inflammables
Fournaise
Emplacement
Haut
Bas
Plénum d'air soufflé
Arrière
Côtés
Avant
Tuyau d'évacua-
tion
Emplacement
1
Un espace de 24 po61 cm) est nécessaire pour les travaux d'entretien.
2
18 po (47 cm) sont requis aux États-Unis.
INSTALLATION SUSPENDUE

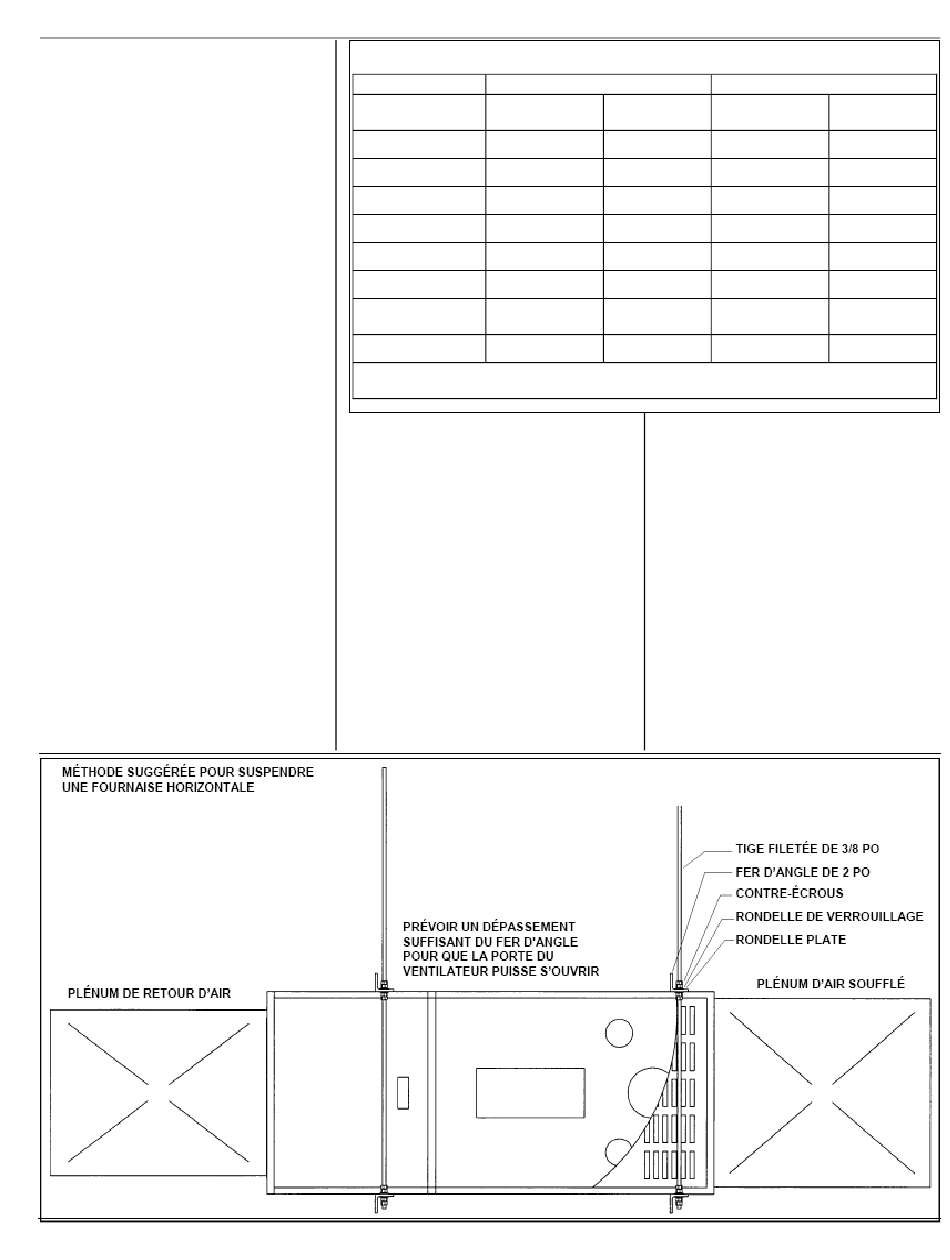

Consulter la figure 1. Prévoir les dégage-
ments décrits dans le tableau 1 par rapport
aux matériaux combustibles. La fournaise
peut être suspendue à l'aide d'un support
fait de cornières et de tiges filetées fabri-
qué sur place. Fixer la fournaise avec un
fer d'angle à fentes d'au moins 1 po (2,54
cm) ou l'équivalent, tel qu'illustré à la figure
1. La fournaise doit être soutenue de ma-
nière à empêcher que l'enceinte se torde
ou s'affaisse. Positionner les supports de
en
cas
manière à ne pas nuire à l'accès aux com-
partiments du brûleur et du ventilateur
soufflant. Suggestion : afin de prévenir les
accumulations de mazout ailleurs que dans
la chambre de combustion, comme cela
pourrait se produire en cas d'écoulement
au niveau des injecteurs, installer la four-
WML-C/WMLV-C
Débit descen-
Débit horizon-
dant
0 po
1 po
1 po
1 po
1 po
1
10 po
2
9 po
Garde robe
Garde robe
4
MPL-B
Débit descen-
tal
dant
3 po
0 po
1 po
1 po
1 po
1 po
1 po
1 po
1 po
1 po
1
1
10 po
10 po
2
2
9 po
9 po
Garde robe
naise avec une pente d'environ 2 degrés
entre le boîtier du brûleur à mazout et la
chambre de combustion.
CLIMATISATION
Si la fournaise est utilisée conjointement à
un système de climatisation, elle devra être
installée en parallèle ou en amont du ser-
pentin d'évaporateur pour éviter la conden-
sation dans l'échangeur thermique. Dans le
cas d'installations en parallèle, des regis-
tres ou volets doivent être installés afin
d'empêcher l'air refroidi de pénétrer dans la
fournaise. S'il s'agit de registres manuels,
on doit prévoir une méthode pour empê-
cher le fonctionnement de l'un ou l'autre
système à moins que les registres soient
en position pleine chaleur ou plein refroi-
dissement. L'air réchauffé par la fournaise
ne doit pas traverser une unité de réfrigéra-
Schéma du circuit électrique du brû-
leur à évacuation par cheminée
30318 Rév. C 4/13/2011
Débit horizon-
tal
3 po
1 po
1 po
1 po
1 po
1
10 po
2
9 po
Garde ro
