Caractéristiques et fonctions du CPM1

1-1-3 Fonctions du CPM1

Fonction de sélection analogique
Fonction de filtre d'entrée
Interruption d'entrées
1, 2, 3...
4

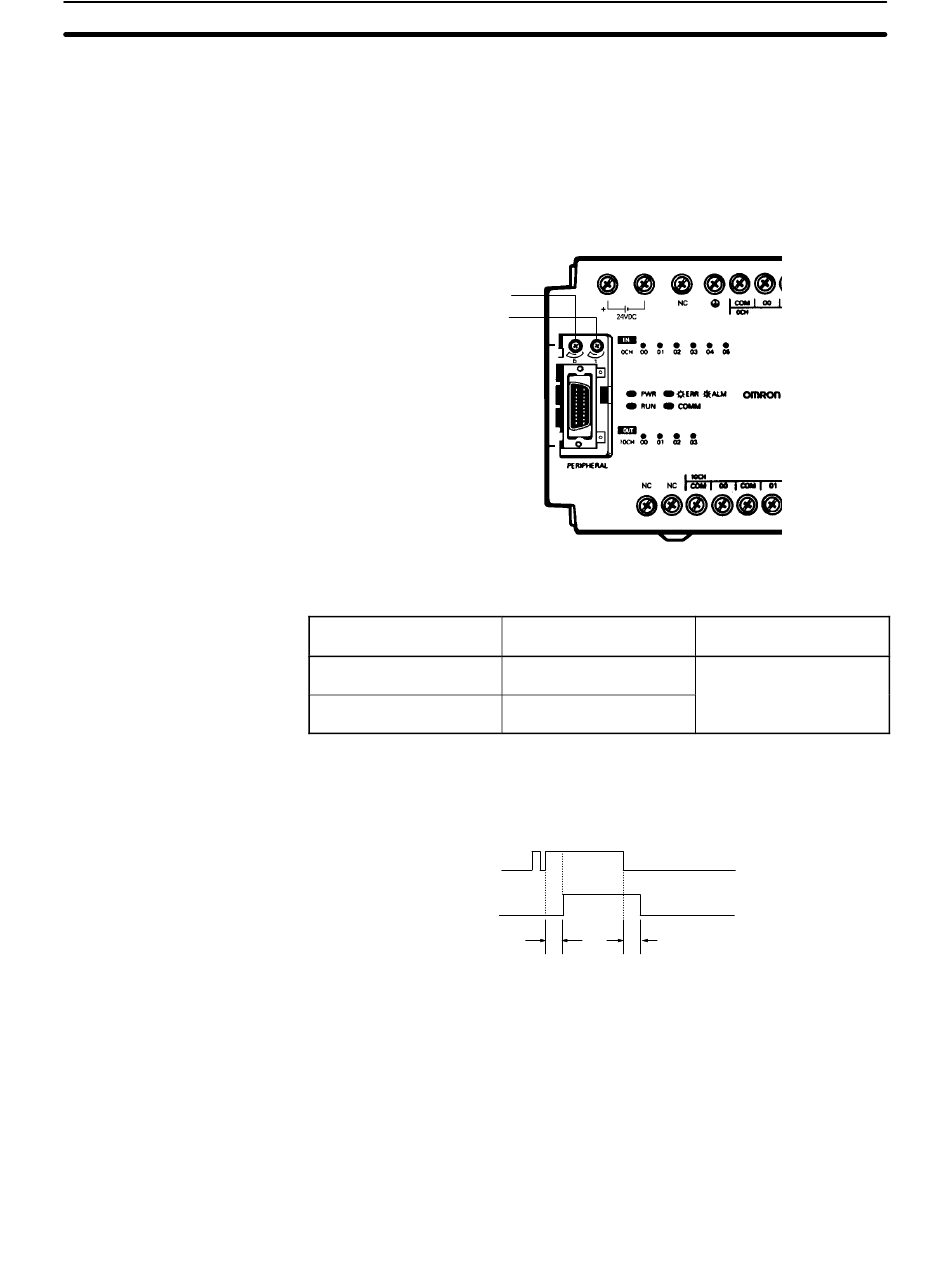

Le CPM1 possède deux potentiomètres analogiques pouvant être utilisés pour
effectuer des sélections manuelles de compteurs et temporisations analogi-
ques. Lorsque l'on fait pivoter l'un de ces potentiomètres, le contenu du canal IR
correspondant est automatiquement placé entre 0 et 200 (BCD).
Le volume se règle à l'aide d'un tournevis cruxiforme
Potentiomètre
analogique 0
Potentiomètre
analogique 1
Le tableau suivant montre les bits IR assignés aux bornes d'E/S de l'UC et de
l'unité d'extension.
Contrôle
Potentiomètre analogique
0
Potentiomètre analogique
1
La constante de temps d'entrée des entrées externes du CPM1 peut être placée
à 1, 2, 4, 8, 16, 32, 64 ou 128 ms. L'augmentation de la constante de temps d'en-
trée peut réduire les effets de multiples rebonds de contacts électromécaniques
ou de parasitage du signal d'entrée.
Entrée provenant d'un
appareil (fin de course,
relais...)
Etat du bit
d'entrée
Le CPM1-10CDR-j est muni de 2 bornes d'entrée interruptive et les
CPM1-20CDR-j et CPM1-30CDR-j de 4 de ces bornes. Il existe 2 modes d'in-
terruption d'entrée : le mode interruption d'entrée et le mode compteur.
1. Lors d'une interruption effectuée en mode interruption d'entrée, le pro-
gramme principal est interrompu et le programme interruptif est exécuté
immédiatement, quel que soit le moment du cycle de scrutation de l'API.
2. En mode compteur, les signaux d'entrée externe sont comptés à grande
vitesse (jusqu'à1 kHz) et une entrée interruptive est générée à chaque fois
que le compteur atteint la valeur sélectionnée. Lors d'une interruption, le
programme principal est interrompu et le programme interruptif est exécuté.
La valeur sélectionnée est comprise dans une plage allant de 0 à 65 535.
Canal IR correspondant
IR 250
IR 251
t
t
Constante de temps d'entrée
Chapitre 1-1
Plage de sélection
(BCD)
0000 à 0200
