Connecteur d'alimentation
1
L1
2
L2
3
L3
4
PE
Connecteur signaux
1
Alarm (NC)
2
Alarm (COM)
3
Alarm (NO)
4
contact de porte
5
contact de porte
Connecteur de RS 485
1
A
2
GND
3
B
Revisions Nr. 1-14 - 20.03.2024

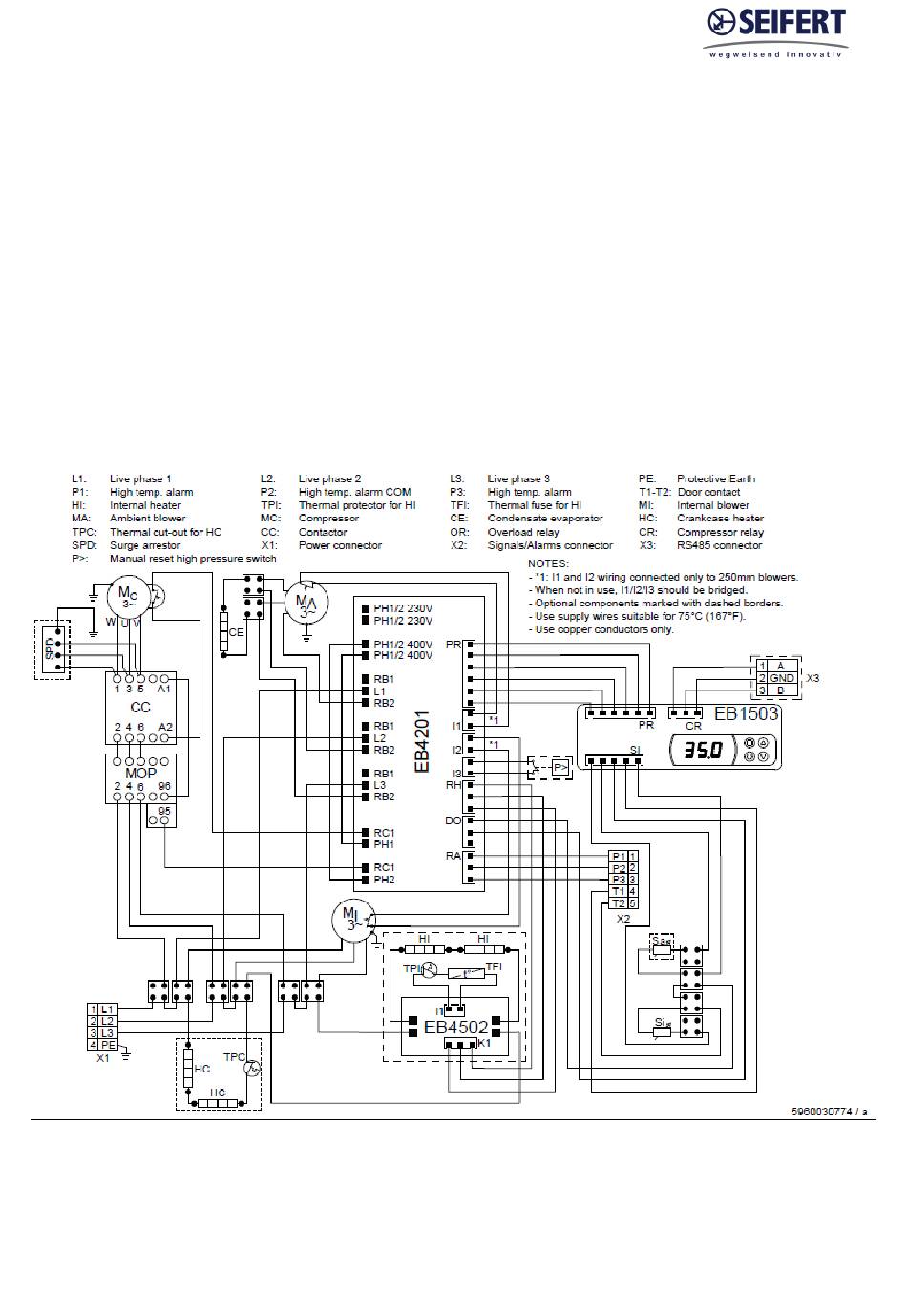

14. Schéma de câblage
Doc. nr. 99854020001
24 / 30
