Bodet AFNOR Manuel D'installation Et D'utilisation page 3

rapidement pendant 5 secondes suivi d'un repos de 3 secondes. L'antenne reste dans
cet état tant qu'elle ne réussit pas à se synchroniser sur l'émetteur France Inter. Dès
que l'antenne reçoit le message horaire, la led clignote à la seconde. En règle générale,
la position favorable correspond à une orientation perpendiculaire à la direction de
l'émetteur FI. Il faut attendre au minimum une minute sur chaque position testée pour
que l'antenne tente de se synchroniser sur l'émetteur.
Astuce : Pour connaître immédiatement la position correcte de l'antenne France
Inter, utiliser un poste de radio. Rechercher la station France Inter et orienter le poste
afin d'obtenir le meilleur son. Orienter de même l'antenne.
2. FIXATION
Ouvrir le boîtier en dévissant les 4 vis et installer le coffret à son emplacement.
Installer l'antenne à son emplacement (voir le § précédent).

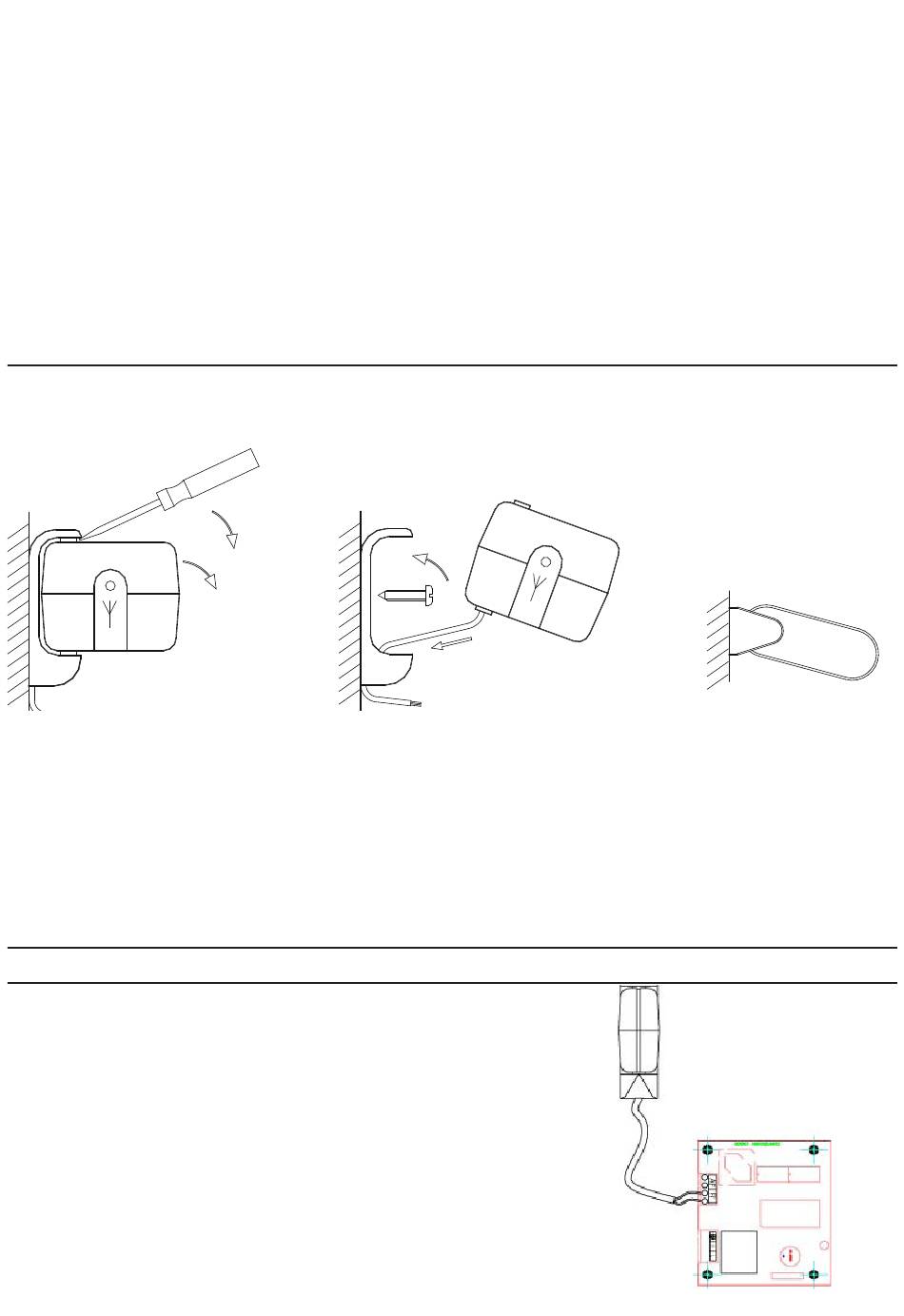

Déclipser le module antenne de son support mural. Fig. 1.
Fixer solidement l'antenne à son emplacement en respectant le sens de
montage, le fil de l'antenne dirigé vers le bas.
En cas de montage sur un toit, s'assurer qu'il existe une protection suffisante
contre la foudre à proximité immédiate.
Fixer avec la vis Ø4 fournie et clipser l'antenne sur son support. Fig. 2.
III - Installation électrique
1. Ouvrir le boîtier en dévissant les 4 vis.
2. Connecter l'antenne France Inter sur le bornier
correspondant (étiquette F-I).
3. Connecter la sortie AFNOR sur le bornier correspondant
(étiquette AF).
4. Brancher le secteur sur le bornier alimentation.
5. Refermer le boîtier et visser les 4 vis.
3
AFNOR
Alim.
230V
