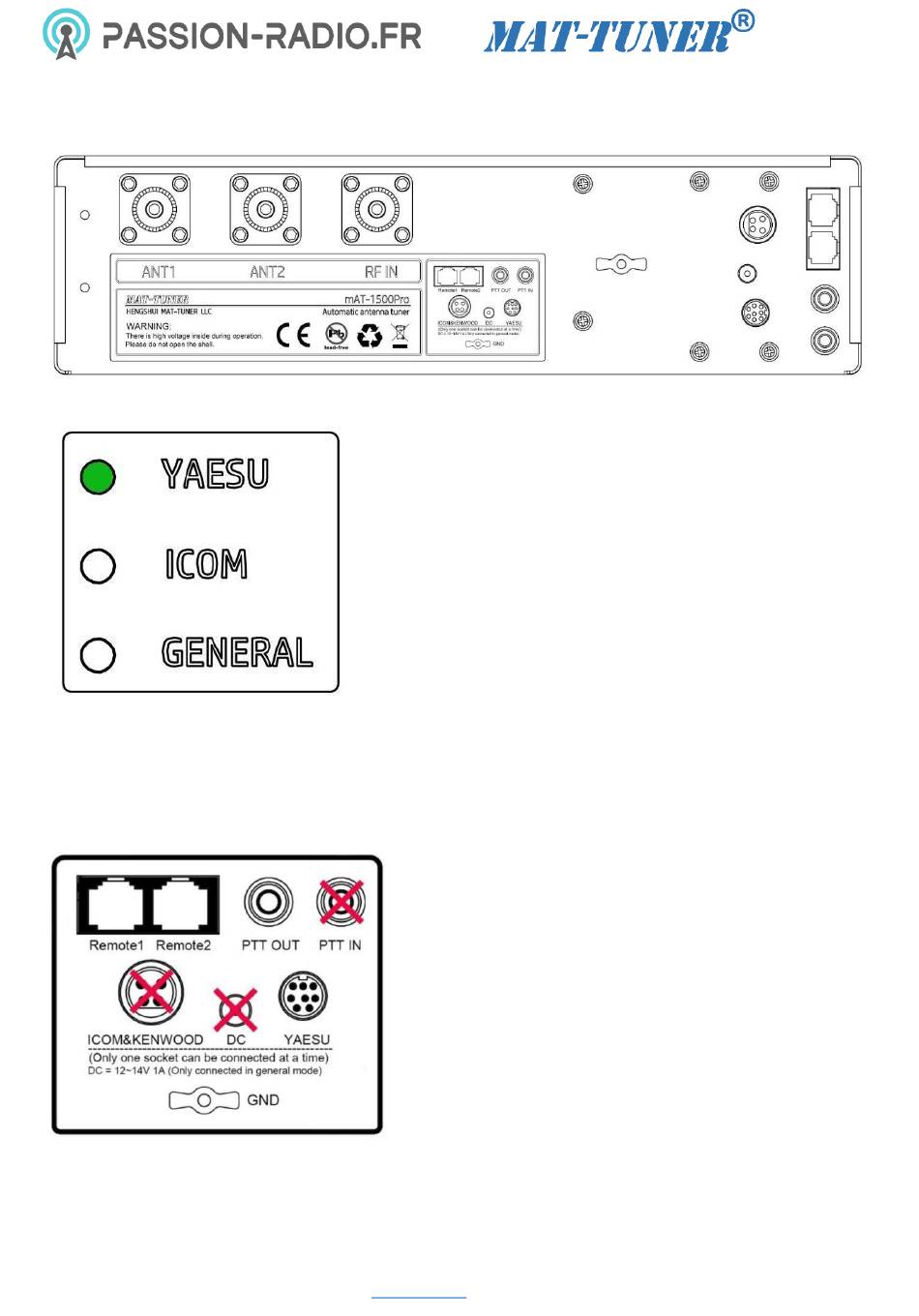

Arrière : Il y a 3 prises (SO-239) -« ANT1 », « ANT2 » et « RF IN »- sur la gauche pour connecter l'antenne 1,
l'antenne 2 et l'amplificateur ou les émetteurs.
1.
CONNEXION PAR CÂBLE DE COMMANDE POUR TROIS MODES DE FONCTIONNEMENT
1. Mode YAESU
1.Utilisez le câble de commande mAT-CY (en option, pas d'accessoire standard) pour connecter la prise de
commande « YAESU » sur le panneau arrière avec la prise « TUNER » de l'émetteur Yaesu. Lorsque l'émetteur
est allumé, le tuner se règle automatiquement sur ce mode. Et le câblage du panneau arrière est illustré dans la
figure suivante. L'émetteur utilise ce câble pour contrôler et alimenter le tuner.
(4) Gardez les autres prises telles que « ICOM & KENWOOD », « DC » et « PTT IN » libres.
Copyright 2024 MAT-TUNER /
Ce manuel est librement diffusable sous réserve de ne pas modifier, altérer, copier, supprimer, son contenu.
Le tuner dispose de trois modes de fonctionnement : le mode YAESU,
le mode ICOM et KENWOOD et le mode GENERAL. Les utilisateurs
pouvaient
utiliser
un
automatisation maximale en utilisant les deux premiers modes.
Affichage du mode de fonctionnement actuel :
Le voyant devient vert lorsque le mode correspondant est activé.
2. S'il existe une connexion par câble entre votre émetteur
et votre amplificateur, veuillez confirmer si ce câble
contient un signal PTT. Habituellement, ce signal se
trouve dans le premier noyau de la prise « LINEAR » de
l'émetteur, ou un câble de commande avec deux sections
de prise RCA lotus. Si le signal PTT est inclus, assurez-
vous de le déconnecter.
3. Utilisez un câble de commande RCA pour connecter la
prise « PTT OUT » du tuner à la prise PTT IN de
l'amplificateur. Veuillez lire le manuel d'utilisation de
l'amplificateur pour déterminer cette prise. Ce câble de
commande RCA est livré avec l'accordeur en tant
qu'accessoire standard. L'étape 2-3 peut couper le signal
PTT de l'amplificateur pendant le cycle d'accord pour
s'assurer qu'il est en dérivation et protéger votre
accordeur contre les dommages. Ou la puissance RF
amplifiée détruira le capteur des tuners.
2 / 6
– Traduction F4ELA - Version 1.0 - Mai 2024
Passion-Radio.fr
seul
bouton
sur
l'émetteur
pour
