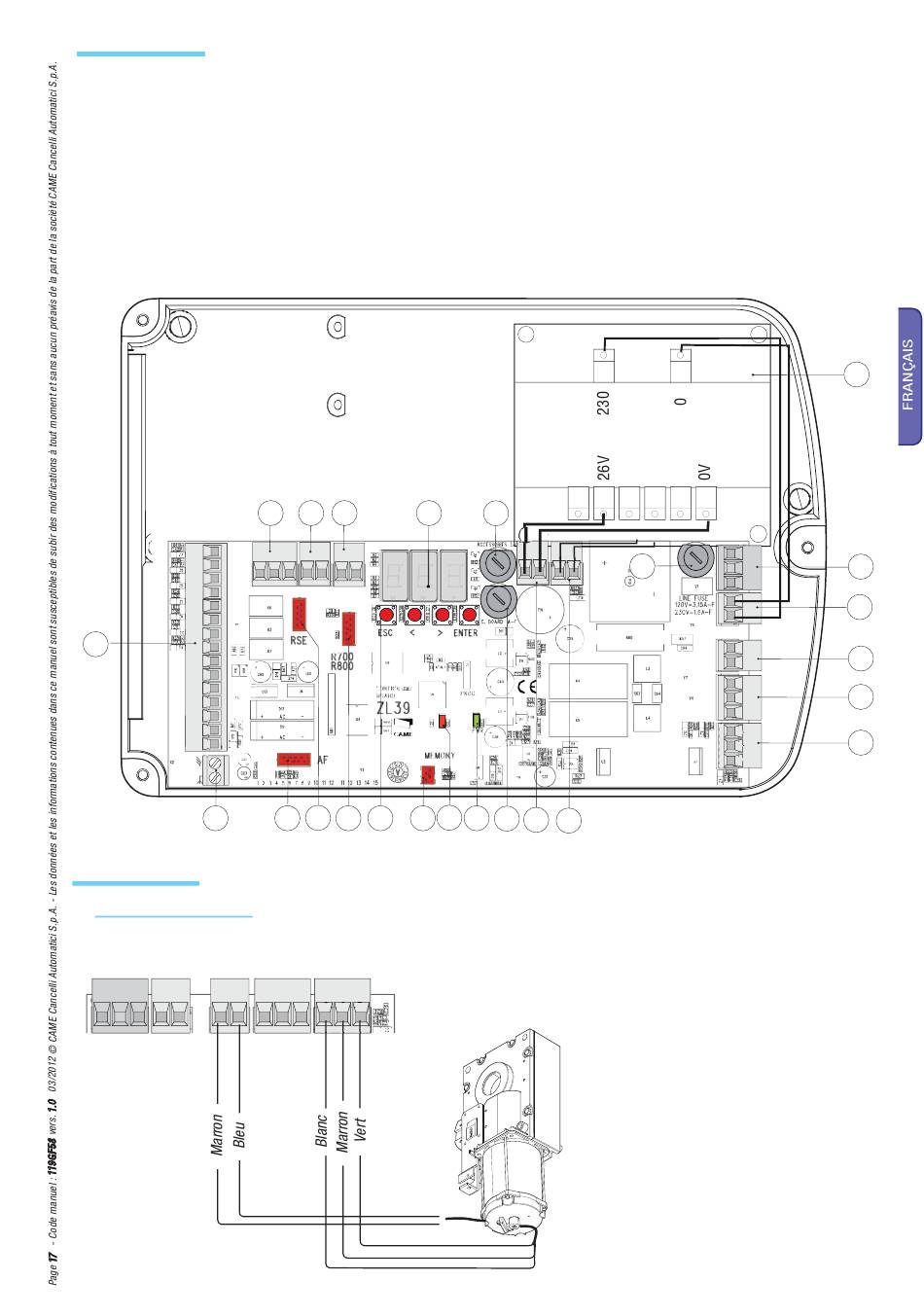

Composants principaux
1. Transformateur
2. Barrette d'alimentation 230V
3. Barrette de connexion transformateur
4. Barrette de connexion motoréducteur
5. Barrette de connexion encodeur
6. Fusible carte
7. Voyant de signalisation de présence de tension
8. Voyant de signalisation de programmation
9. Connecteur carte mémoire
10. Boutons programmation
11. Connecteur carte R700 ou R800
12. Connecteur carte RSE
15
14
Connexions électriques
Motoréducteur avec encodeur
Description des branchements électriques déjà prévus. Pour toute éventuelle installation à droite, voir paragraphe installation de l'automatisme.
L
N
L1T L2T
M N
16
17
18
19
12
13
11
10
9
FC FA F
+
E
-
13. Connecteur carte AF
14. Barrette antenne
15. Barrette de connexion pour dispositifs de commande et de sécurité
16. Barrette pour connexion couplée
17. Barrette de connexion sélecteur à clavier
18. Barrette de connexion transpondeur
19. Afficheur
20. Fusible accessoires
21. Fusible de ligne
22. Barrette de connexion fin de course
23. Barrette de connexion thermique
20
8
7
6
3
23
Moteur 24 V CC
21
1
2
3
4
22
5
