XRN-820S
1

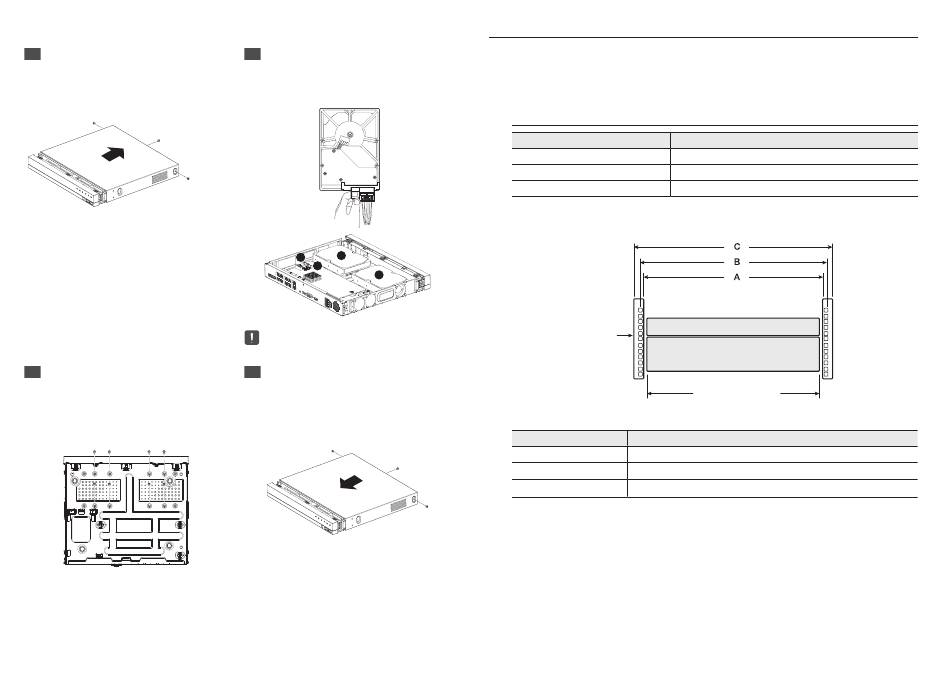

Retirez les vis du côté gauche/droit et à l'arrière,
et repoussez le couvercle pour l'ouvrir.
3
Utilisez les vis pour fixer le disque dur au fond de
l'enregistreur.
2
Connectez le câble SATA/alimentation du disque
dur au connecteur de la carte mère.
■
Le numéro d' e mplacement du disque dure et le numéro du
connecteur sont indiqués sur l'illustration ci-dessous.
1
1
2
2
■
Appuyez doucement sur le connecteur avant de retirer l'unit de
disque dur. Ne forcez pas pour tirer le câble.
4
Assurez-vous qu'il n'y a pas de problème au niveau
du port de connexion et du routage à l'intérieur de
l'enregistreur, puis fermez le couvercle et fixez-le à
l'aide de vis.
■
Veillez à ne pas endommager le câble lors de la fermeture du
couvercle.
Installation du rack
PRN-6400DB4/PRN-6400B4/PRN-3200B4
PRN-6405DB4/PRN-6405B4/PRN-3205B4
XRN-6410DB4/XRN-6410B4/XRN-3210B4
Exigences d'installation du rack et dimensions de référence
Classification
Type de rack
Nombre de POSTES
Distance du POSTE
Dimensions de la bride de fixation
Bride de fixation standardisée EIA-
310-D
●
Dimensions notables
Index
A
B
C
●
Trous de fixation de la bride (les trous carrés sont recommandés pour la série PRN-6400/PRN-6405/
XRN-6410)
Alors que la norme EIA-310-D admet les trous de brides de fixation ronds, carrés ou taraudés (filetés), la série
PRN-6400/PRN-6405/XRN-6410 est uniquement conçue pour fonctionner avec des trous ronds ou carrés,
mais pas avec des trous taraudés.
8
Exigences
Rack de 19" standardisé EIA-310-D
4
Profondeur 800 mm
Produit
Produit
Largeur du produit
Dimension
450 mm (17,717") min.
465 mm (18,307") en nominal
483,4 mm (19,031") min.
