XRN-1620B2/XRN-1620SB1
■
Les illustrations suivantes sont extraites du modèle XRN-1620B2.
1

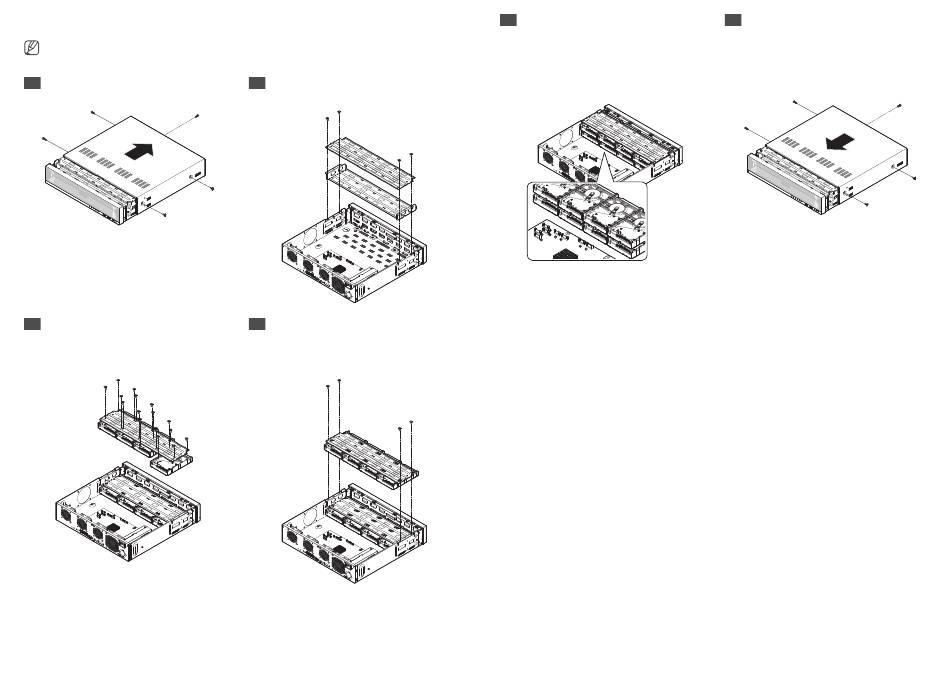

Retirez les vis du côté gauche/droit et à l'arrière,
et repoussez le couvercle pour l'ouvrir.
3
Montez 8 disques durs sur le support et fixez-le à
l'aide de vis.
■
Sur le modèle XRN-1620SB1, montez les disques durs
uniquement dans le support inférieur.
2
Retirez les vis du côté gauche/droit et retirez le
supprot.
4
Fixez le support monté sur le disque dur à
l'enregistreur à l'aide de vis.
5
Connectez le câble SATA/alimentation du disque
dur au connecteur de la carte mère.
■
Le numéro d' e mplacement du disque dure et le numéro du
connecteur sont indiqués sur l'illustration ci-dessous.
7
6
Assurez-vous qu'il n'y a pas de problème au niveau
du port de connexion et du routage à l'intérieur de
l'enregistreur, puis fermez le couvercle et fixez-le à
l'aide de vis.
■
Veillez à ne pas endommager le câble lors de la fermeture du
couvercle.
