3.8.2. Connexions aux sorties
!
Attention :
Le courant maximal de l'accessoire ne doit pas dépasser le courant maximal de la sortie à
laquelle vous la connectez. Sinon, la sortie peut être irrémédiablement endommagée !
S'il y a lieu, enlevez les diodes présentes dans le circuit d'alimentation de l'éclairage.
Connectez les feux et les accessoires aux sorties de fonction du décodeur. Si la masse des feux
et des auxiliaires est déjà connectée à la masse du véhicule, le travail de connexion est
terminé. Dans le cas contraire, soudez les câbles de masse des feux et auxiliaires au retour
commun pour toutes les fonctions du décodeur .
Vous trouverez les réglages d'usine (par défaut) dans les tableaux des variables de
configuration (→ paragraphes 5.4. et 5.5.). En réglant les variables de configuration, vous
pouvez attribuer les sorties aux fonctions comme vous le souhaitez.

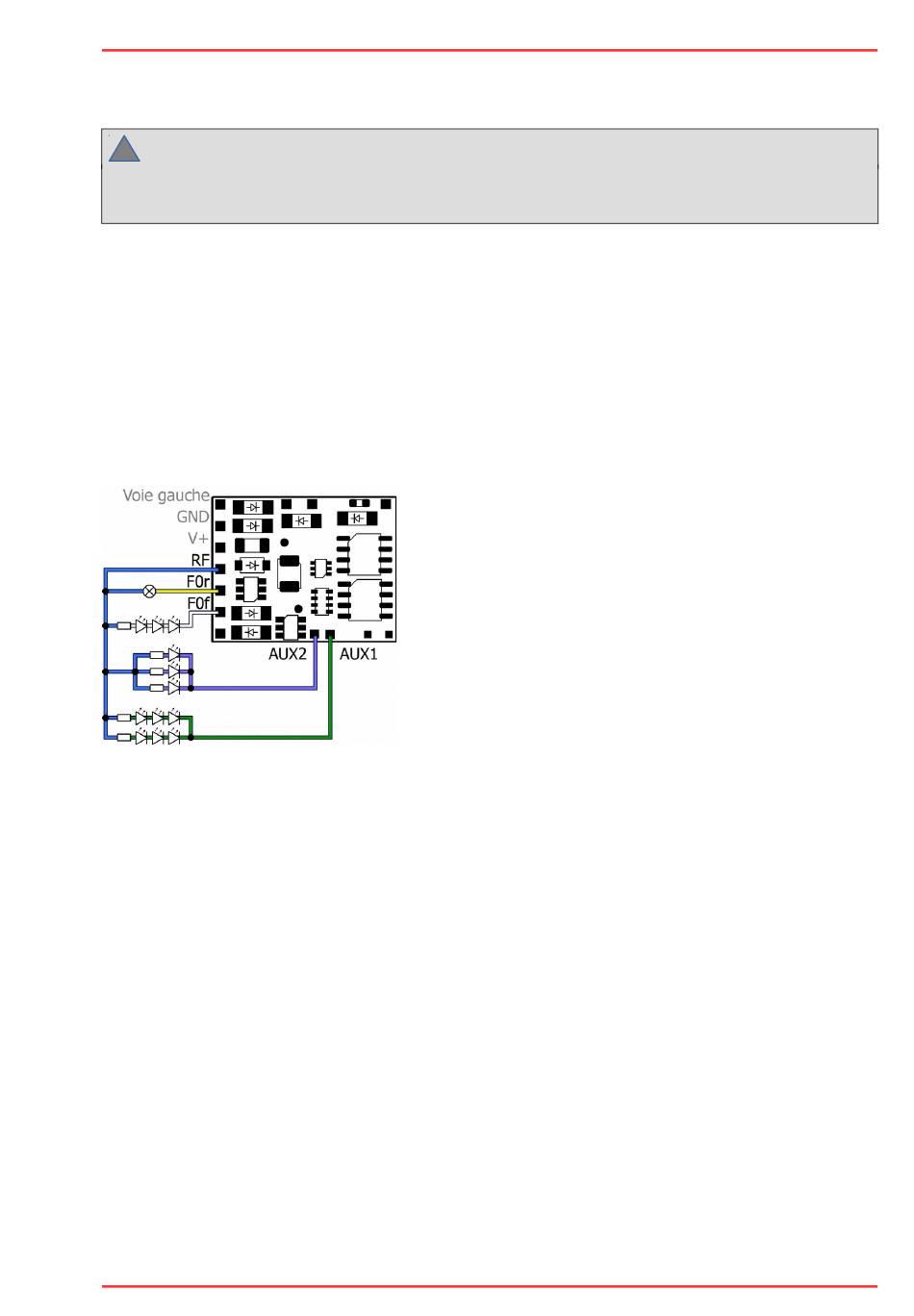

Exemples de raccordement de consommateurs aux sorties de fonction
F0r: lampe à incandescence
F0f: connexion en série des DEL
AUX2: connexion en parallèle des DEL
AUX1: connexions série et parallèle combinées des
DEL
LD-G-42.2 | LD-W-42.2
Connexions | 29
