LD-G-42.2 | LD-W-42.2
3.8. Monter des décodeurs sans interface
Déterminez l'endroit où vous allez installer le décodeur après avoir démonté la caisse de la
locomotive. Débranchez du moteur les câbles le reliant à la voie ou pour les locomotives
équipées d'un inverseur électronique, débranchez les câbles reliant celui-ci au moteur et à la
voie. Retirez l'inverseur qui n'est plus nécessaire.
!
Attention :
Les dispositifs antiparasites fixés au moteur ou aux câbles d'alimentation ne doivent pas être
enlevés ! Le moteur et l'antiparasitage forment un ensemble. Le retrait de l'antiparasitage
peut provoquer de graves disfonctionnements.
3.8.1. Connexion du décodeur au moteur
Reliez le décodeur aux prises de courant sur les rails et au moteur selon les plans de
connexion.
Uniquement pour le fonctionnement analogique sur les systèmes à courant continu à 2 fils : si
le sens de marche de la locomotive en mode analogique ne correspond pas au sens de
marche réglé sur le transformateur, inversez les connexions aux prises de courant / au
frotteur.
28 | Connexions

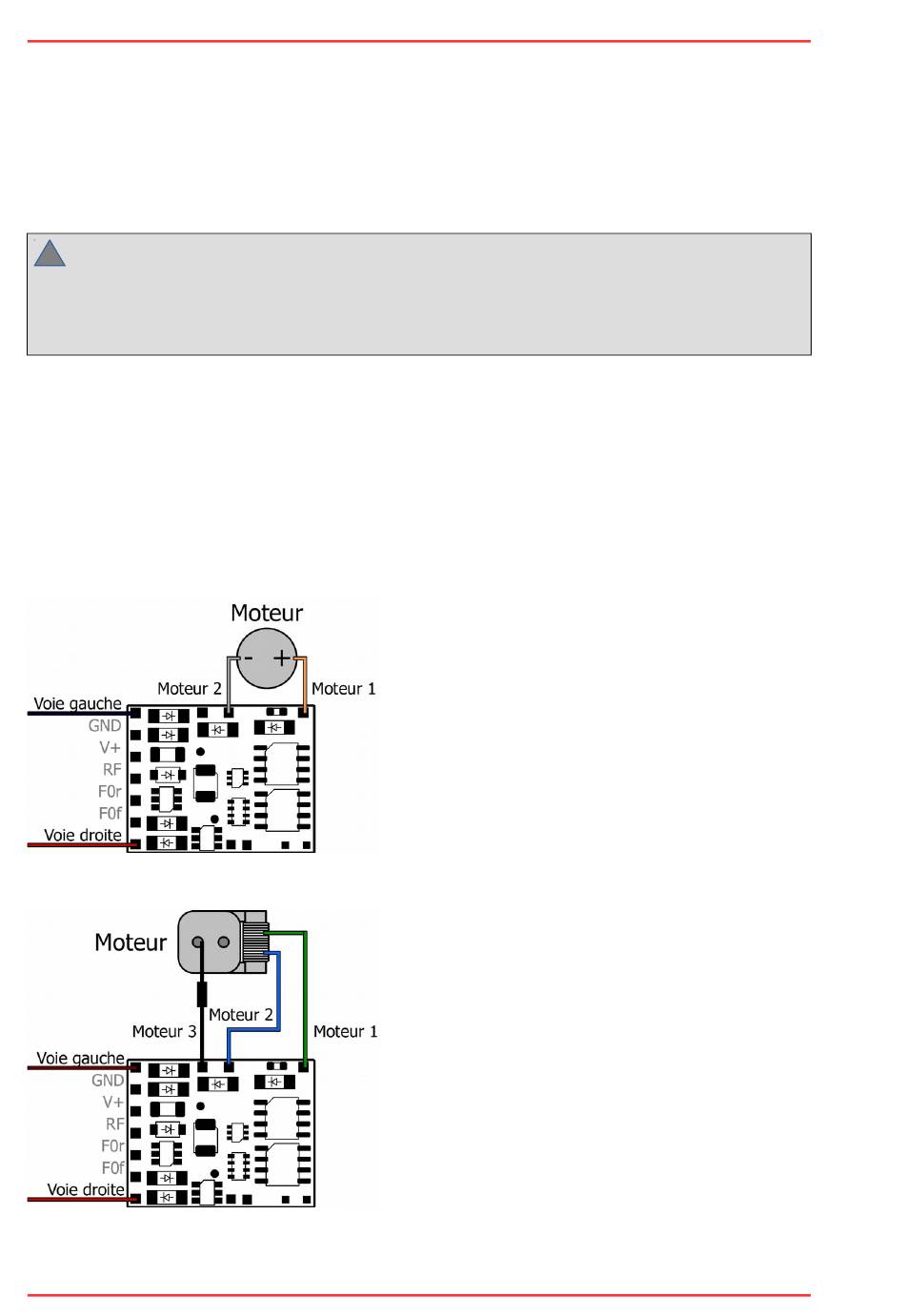

Connexion d´un moteur à courant continu
et de l'alimentation
Voie gauche
= roues gauches (ou chassie)
Voie droite
= roues droites (ou frotteur)
Connexion d´un moteur à courant
alternatif et de l'alimentation
Voie gauche
= roues gauches (ou chassie )
Voie droite
= roues droites (ou frotteur)
tams elektronik
