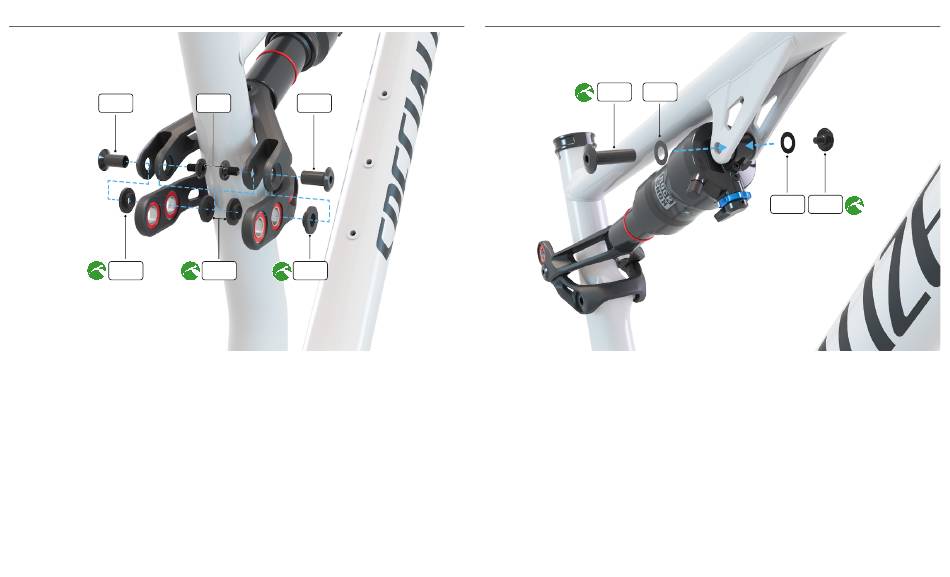

5.1.6 BASCULEUR AU NIVEAU DE L'EXTENSION
B
A
ƒ Lubrifiez les entretoises de l'extension (x4) (A) puis installez-les dans
les roulements du basculeur.
ƒ Alignez l'extension avec les roulements de l'extension.
ƒ Lubrifiez les axes de l'extension (x2) (B) puis insérez-les depuis
l'extérieur de l'extension.
ƒ Lubrifiez les vis de l'extension (x2) (C) puis insérez-les dans les axes de
l'extension.
ƒ À l'aide de deux clés hexagonales de 4 mm, serrez légèrement les vis.
C
B
A
A
5.1.7 FIXATION AVANT DE L'AMORTISSEUR
A
B
ƒ Alignez l'œillet avant de l'amortisseur avec la fixation du cadre.
ƒ Lubrifiez l'axe de fixation avant de l'amortisseur (A) puis insérez-le avec
sa rondelle (B) depuis le côté de la chaîne du cadre.
ƒ Lubrifiez la vis de fixation (C) puis insérez-la avec sa rondelle (B) dans
l'axe.
ƒ À l'aide d'une clé hexagonale de 4 mm, serrez légèrement la vis.
B
C
20
