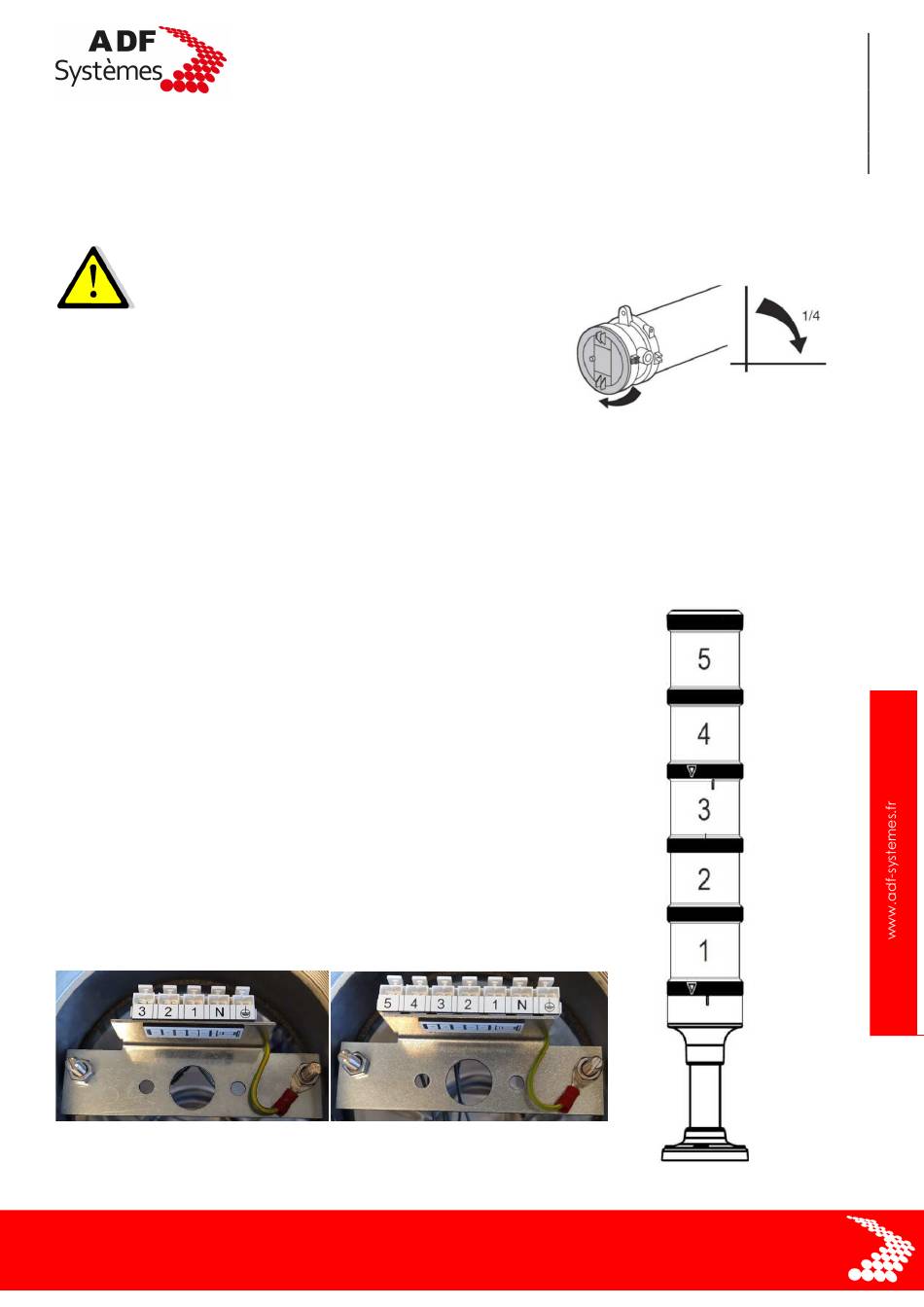

13. Connexion :
Veuillez ouvrir le couvercle en tournant dans le sens inverse des aiguilles d'une montre.
NOTE :
Le couvercle doit être fermé après l'installation et le
raccordement des câbles. Pour cela, veuillez visser le
couvercle à la main jusqu'à ce qu'il soit en contact
avec le l'enveloppe, + ¼ de tour avec une clé adaptée.
Veillez à ce que le filetage ne soit pas coincé ou endommagé.
Le raccordement de la colonne sera à effectuer avec un presse-étoupe Exd, avec le câble directement
connecté aux bornes de connexion de la colonne.
Selon le nombre de modules lumineux, on peut utiliser un câble de type Oilflex 5G0,75 ou 7G0,75
Les bornes sont de type doubles et technologie à ressort « Cage Clamp ».
Selon le nombre de modules entre 3 et 7 bornes sont utilisées.
Elles acceptent des fils entre 0,5 et 2,5mm²
Les fils sont précâblés en interne
Le pilotage des modules s'effectue selon l'image de droite
Bornier à 5 pôles :
Bornes 1 à 3 = Pilotage des modules 1 à 3
Borne 4 = N (0V ou neutre commun)
Bornier à 7 pôles :
Bornes 1 à 5 = Pilotage des modules 1 à 5
Borne 6 = N (0V ou neutre commun)
Exemple de raccordement :
Version 5 bornes (3voies)
ADF Systèmes - 7 Bis avenue de la Baltique - ZA de Courtabœuf - 91140 VILLEBON-SUR-YVETTE - FRANCE
Tél. +33(0) 1 69 75 20 90 - Fax +33(0) 1 69 75 20 99 - e-mail : contact@adf-systemes.fr
S.A.R.L. au capital de 43 512 € - SIRET 402 918 932 00037 - APE 4669A - RCS EVRY B402918932
www.adf-systemes.fr
Version 7 bornes (5 voies)
