NOTE
Pour les boîtiers montés à l'extérieur, des préparations spéciales doivent être effectuées
pour garantir un fonctionnement sûr et conforme aux exigences, par exemple l'utilisation de dispositifs de
protection de l'appareil contre la pluie, intégration de l'appareil dans une enveloppe avec un indice de
protection adapté.
Installation :
L'ajout de composants n'est pas autorisé.
Les manuels de montage et les conseils de sécurité doivent être pris en compte.
Autres documents applicables :
- Schéma électrique
- Manuel de montage / manuel d'utilisation de l'enveloppe et des composants installés
- Bon de livraison
Pour ces documents, vous avez une obligation de conservation.
Note
Pour d'autres règles et normes industrielles, veuillez consulter le manuel d'utilisation et les fiches
techniques des composants.

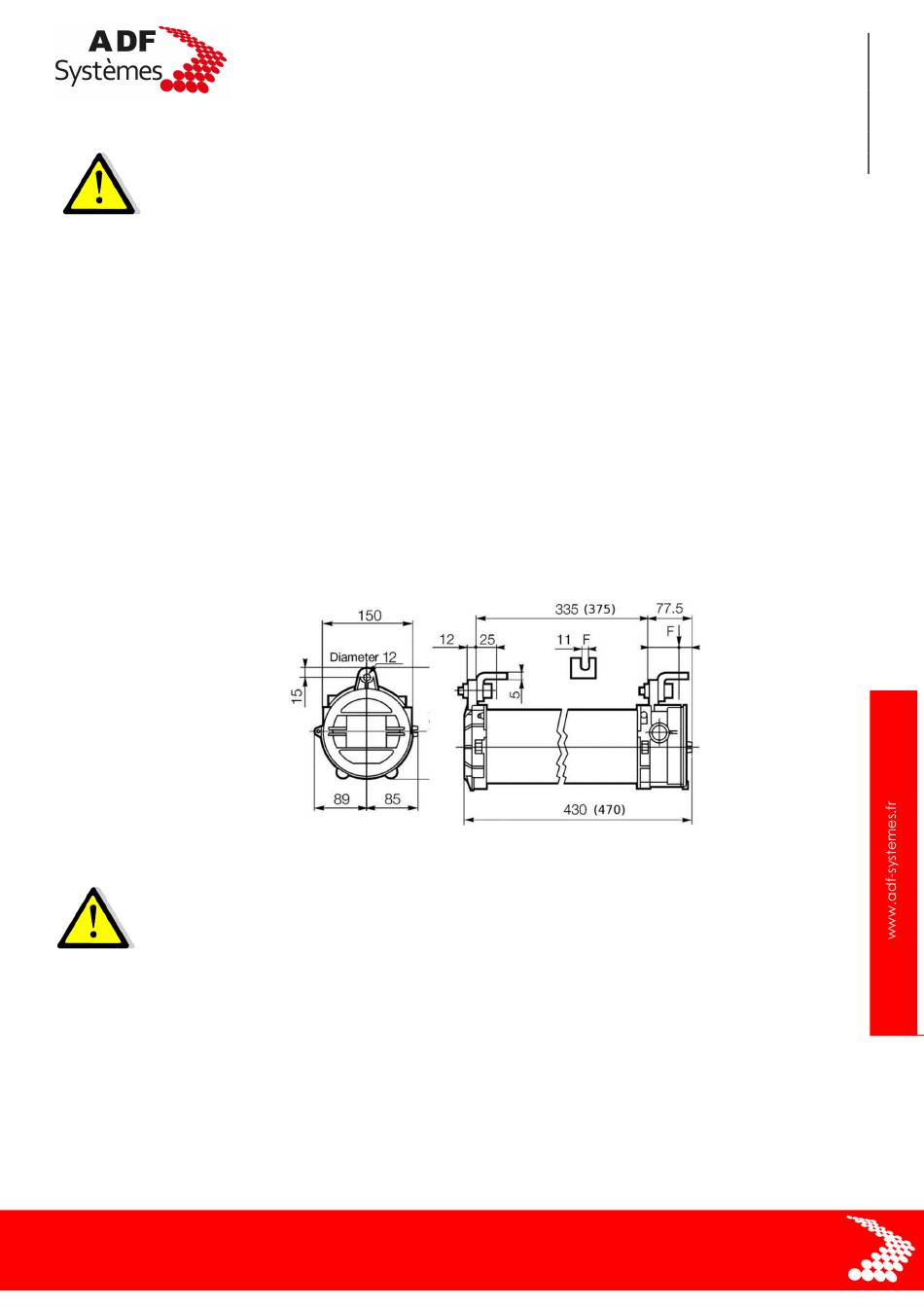

Schéma dimensionnel :
Entraxes de fixation : 345 (385) mm / 2 x
12. Installation :
DANGER
Risque de mort ou blessure grave en cas d'utilisation non conforme à la réglementation.
L'ajout de matériel ou la modification de la colonne de signalisation n'est autorisée que conformément aux
instructions du fabricant. Veuillez tenir compte de la norme IEC/EN 60079-14.
Veuillez noter pour l'installation :
- Veuillez obturer les entrées de câbles non utilisés avec des bouchons homologués Exd.
Remarque concernant le raccordement des câbles :
- Les embouts doivent être sertis avec un outil approprié pour assurer une qualité fiable du sertissage.
- Effectuez le raccordement du câble avec soin
- Serrez toutes les connexions (même celles qui ne sont pas utilisées).
ADF Systèmes - 7 Bis avenue de la Baltique - ZA de Courtabœuf - 91140 VILLEBON-SUR-YVETTE - FRANCE
Tél. +33(0) 1 69 75 20 90 - Fax +33(0) 1 69 75 20 99 - e-mail : contact@adf-systemes.fr
S.A.R.L. au capital de 43 512 € - SIRET 402 918 932 00037 - APE 4669A - RCS EVRY B402918932
www.adf-systemes.fr
Ø10
