Nota ! Normalement, le Transformateur de Courant approprié (CT) a été
commandé et livré avec le M20, Vérifier que ce soit le cas, contacter votre
fournisseur en cas de doute.
L1
L2
L3
CTM025
1
2
S1 S2

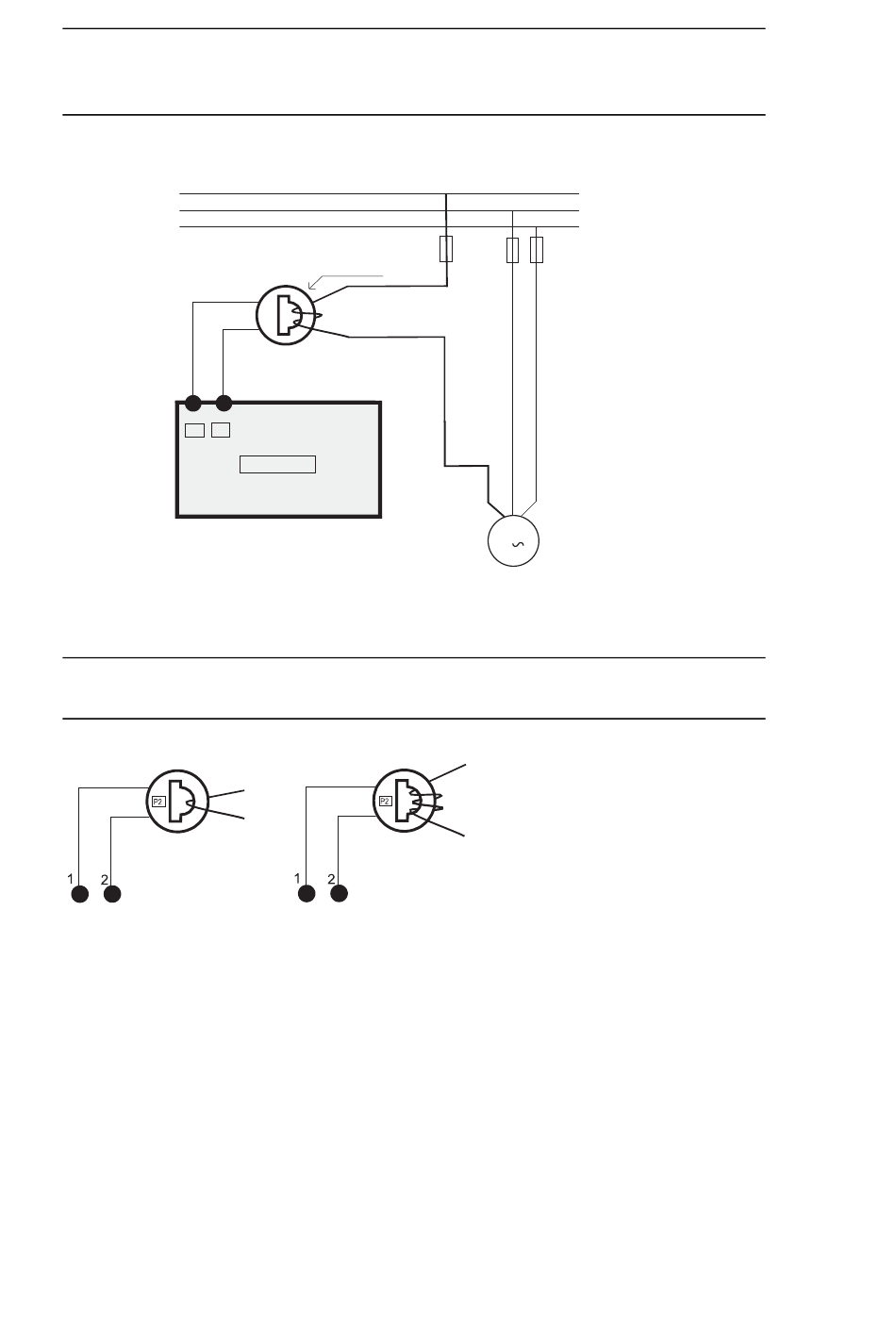

Fig 4. Exemple CTM 025 avec 2 enroulements pour un moteur 12 A.
Nota ! Les connexions et orientations du transformateur ne sont pas polar-
isée, mais doit être connecté à L1.
Fig 5. Exemple 1 et 3 enroulements.
2 enroul.
P2
Controleur
M
3
