QUATTRO

Chapitre 2 : MISE EN SERVICE

2-1. RACCORDEMENTS DU QUATTRO D

NOTE: Eteignez tous les appareils avant d'effectuer les raccordements.
Raccordez le cordon secteur à l'embase secteur du QTD402 et à une prise de courant secteur.
Raccordez vos sources informatique et vidéo aux 4 entrées universelle du QTD402.
IMPORTANT: Raccordez uniquement une source par entrée.
Raccordez votre afficheur principal (projecteur, écran plasma...) au connecteur de sortie (OUTPUT).
Allumez le QTD402 (interrupteur en face arrière). Allumez vos sources et ensuite vos afficheurs.

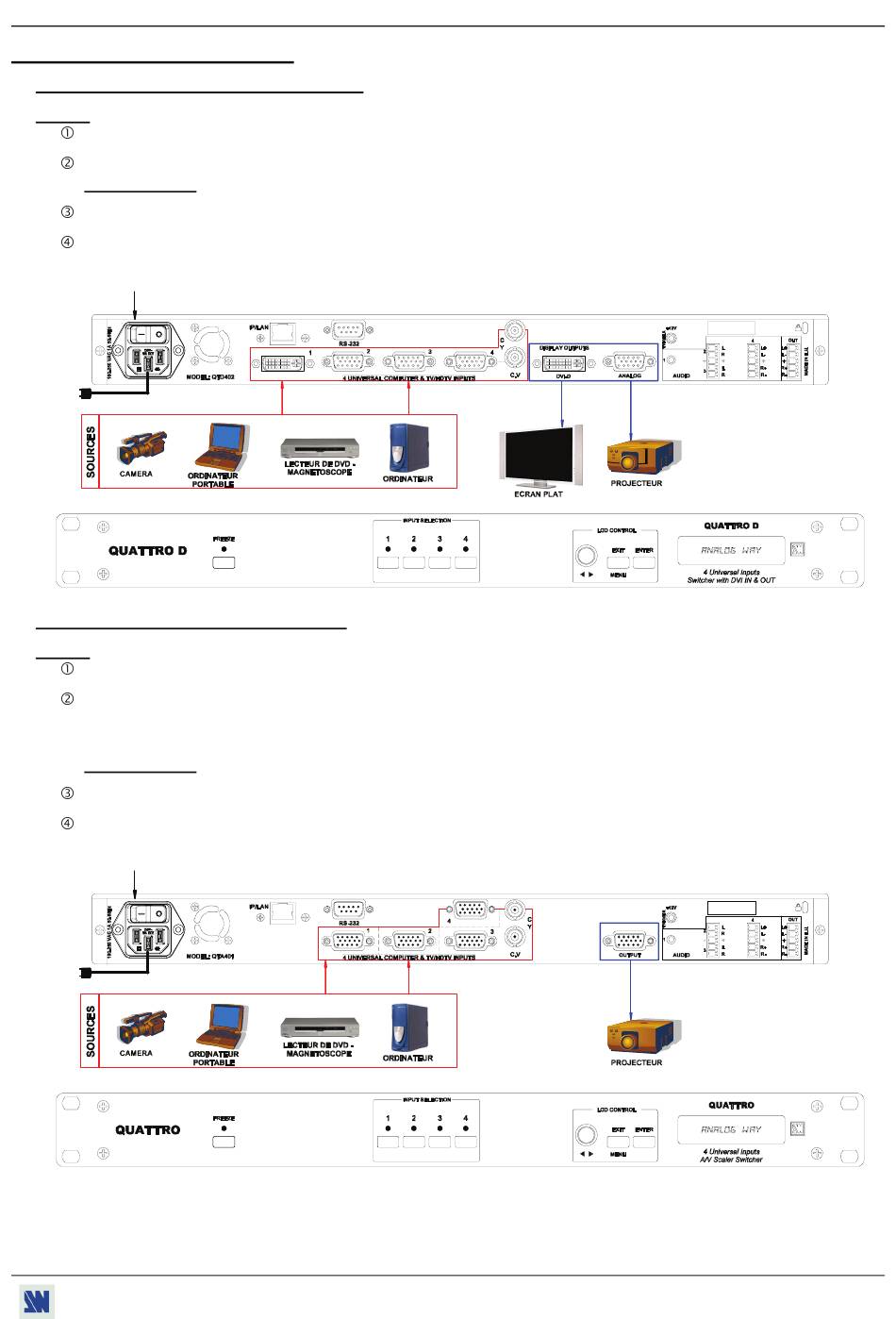

• Schéma de raccordement:
4
1

2-2. RACCORDEMENTS DU QUATTRO

NOTE: Eteignez tous les appareils avant d'effectuer les raccordements.
Raccordez le cordon secteur à l'embase secteur du QTA401 et à une prise de courant secteur.
Raccordez vos sources informatique et vidéo aux 4 entrées universelle du QTA401.
• Si vous avez besoin de raccordez une source informatique numérique, utilisez l'entrée n°1 (connecteur DVI-I IN).
• Raccordez vos autres sources sur les entrées libres.
IMPORTANT: Raccordez uniquement une source par entrée.
Raccordez votre afficheur principal (projecteur, écran plasma...) au connecteur de sortie (HD15 ou DVI-D).
Allumez le QTA401 (interrupteur en face arrière). Allumez vos sources et ensuite vos afficheurs.
• Schéma de raccordement:
4
1
2 2
2 2
3
3
3
