Άνοίξτε τον ΕΞΟΠΛΙΣΜΟ ΓΙΑ ΤΟ ΒΗΜΑ 5.
A
5

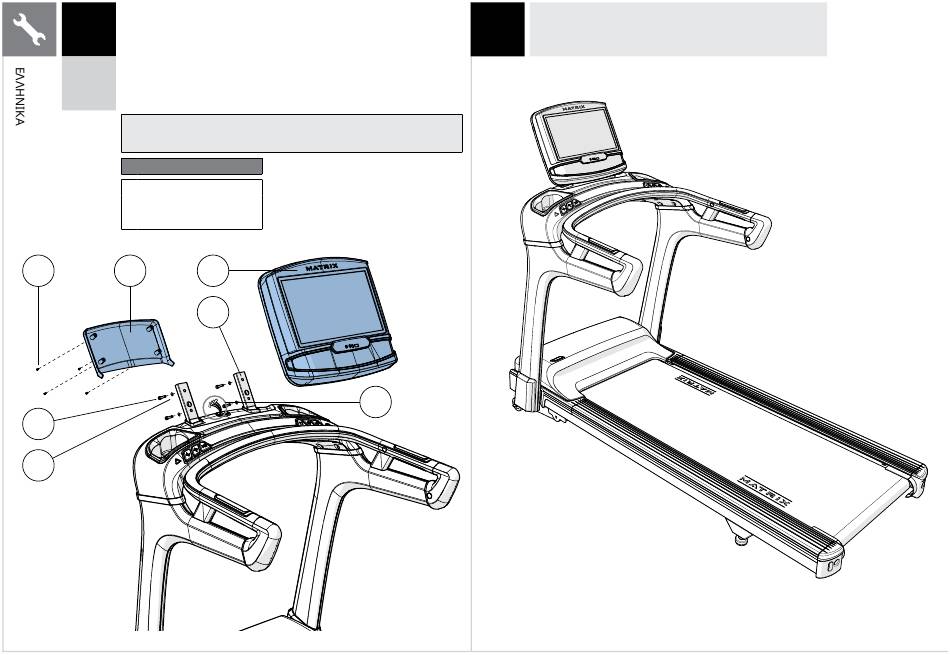

B Συνδέστε τα ΚΑΛΩΔΙΑ ΚΟΝΣΟΛΑΣ (4) στην ΚΟΝΣΟΛΑ (12) και
τακτοποιήστε προσεκτικά το περίσσιο καλώδιο στη ΒΑΣΗ ΚΟΝΣΟΛΑΣ (7).
C Προσαρτήστε την ΚΟΝΣΟΛΑ (12) στη ΒΑΣΗ ΚΟΝΣΟΛΑΣ (7)
χρησιμοποιώντας 4 ΜΠΟΥΛΟΝΙΑ (L) και 4 ΕΠΙΠΕΔΕΣ ΡΟΔΕΛΕΣ (M).
T50
T70 D Προσαρτήστε το ΠΙΣΩ ΚΑΛΥΜΜΑ ΚΟΝΣΟΛΑΣ (13) στην ΚΟΝΣΟΛΑ (12)
χρησιμοποιώντας 4 ΒΙΔΕΣ (N).
ΣΗΜΕΙΩΣΗ: Προσέξτε να μην μαγκώσετε οποιαδήποτε καλώδια κατά
τη σύνδεση της κονσόλας.
Εξοπλισμός για το βήμα 5
Περιγραφή
L Μπουλόνι
M Επίπεδη ροδέλα
N Βίδα
N 13
L
M
62
Ποσότ.
4
4
4
12
7
4
T50 / T70 – Η ΣΥΝΆΡΜΟΛΟΓΗΣΗ
6
ΟΛΟΚΛΗΡΩΘΗΚΕ!
