BARRIÈRE INTIMITÉ PLANCHE À PLANCHE DE 1,8 M X 106 CM (6 PI X 42 PO)
INSTRUCTIONS ET CONSEILS D'ASSEMBLAGE

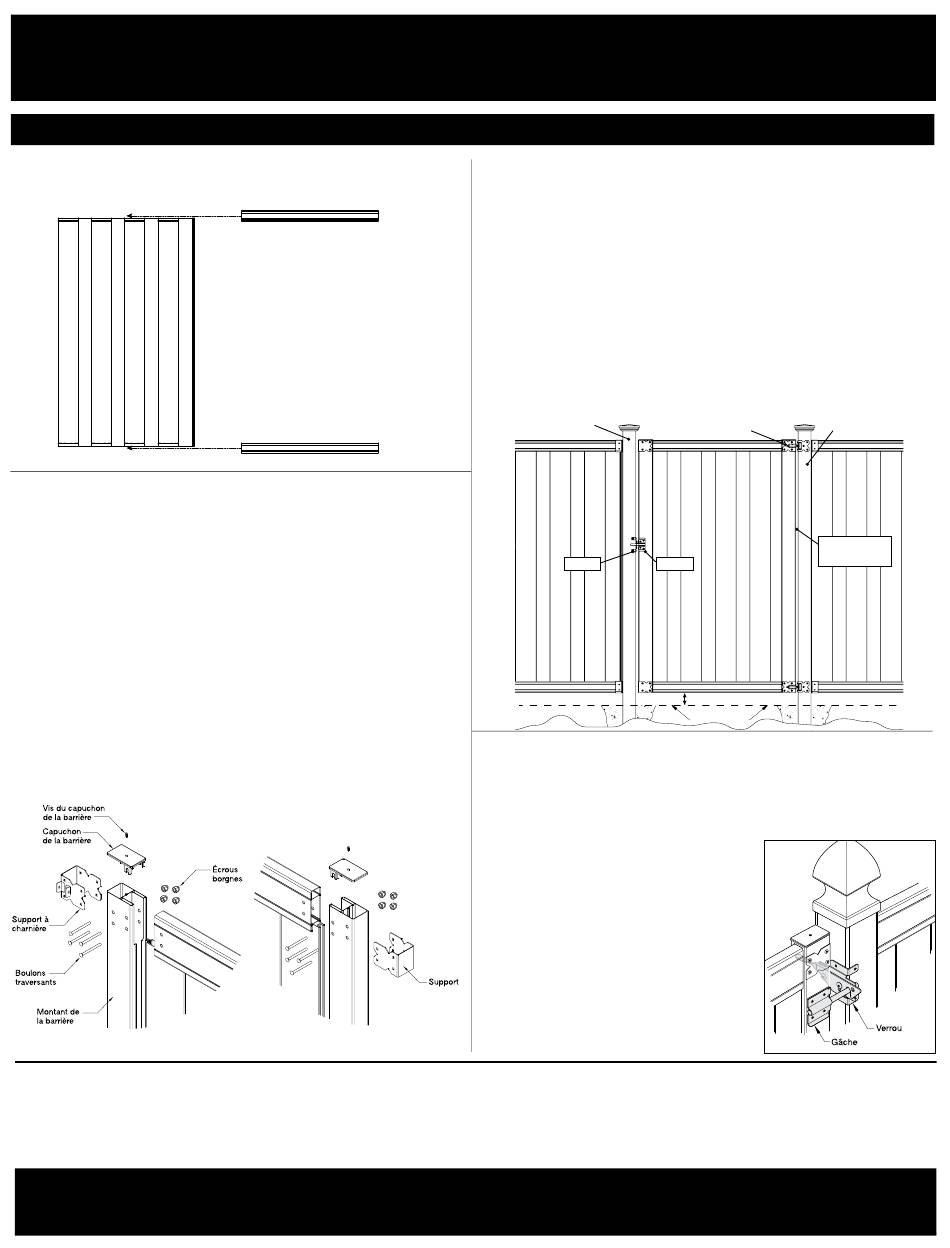

ÉTAPE 2
Faites glisser les traverses sur les piquets assemblés.
ÉTAPE 3
Placez les montants de la barrière sur les deux côtés des traverses. Veillez
à ce que les traverses soient complètement insérées dans les jambes.
En tenant compte de votre sens de pivotement, faites glisser les supports
articulés et les supports non articulés sur les montants de porte au centre
des traverses supérieures et inférieures. En utilisant les trous dans les
supports comme guide, percez des trous de 0,6 cm (1/4 po) travers le
jambage et la traverse pour les boulons. Les boulons ont besoin de
traverser le montant et la traverse pour fonctionner correctement.
ÉTAPE 4
Insérez les boulons dans les trous pré-percés et fixez sans serrer les
écrous (ceux-ci seront serrés plus tard). Une fois que tous les supports
sont fixés de manière lâche, mesurez la barrière d'un coin à l'autre pour
vous assurer qu'elle est d'équerre. Ajustez au besoin. Une fois d'équerre,
serrez tous les boulons avec une clé de 1,1 cm (7/16 po). Ne pas trop serrer
car cela pourrait écraser les jambes de la barrière.
LES DIAGRAMMES ET INSTRUCTIONS DE CETTE BROCHURE SONT À DES FINS D'ILLUSTRATION SEULEMENT ET NON PAS POUR REMPLACER UN PROFESSIONNEL AGRÉÉ. TOUTE
CONSTRUCTION OU UTILISATION DE CE PRODUIT DOIT ÊTRE CONFORME AUX RÈGLEMENTS DE ZONAGE ET/OU AUX CODES LOCAUX DU BÂTIMENT. LE CONSOMMATEUR ASSUME
TOUS LES RISQUES ET LES RESPONSABILITÉS EN LIEN AVEC LA CONSTRUCTION OU À L'UTILISATION DE CE PRODUIT. LE CLIENT OU L'ENTREPRENEUR DOIT PRENDRE TOUTES
LES MESURES NÉCESSAIRES À ASSURER LA SÉCURITÉ DE TOUTE PERSONNE IMPLIQUÉE DANS LE PROJET, INCLUANT, MAIS SANS S'Y LIMITER, AU PORT D'UN ÉQUIPEMENT DE
SÉCURITÉ APPROPRIÉ. SAUF INDICATION DANS LA GARANTIE LIMITÉE ÉCRITE, LE GARANT NE FOURNIT AUCUNE AUTRE GARANTIE, FORMELLE OU TACITE, ET NE SERA PAS TENU
RESPONSABLE DE TOUS DOMMAGES, INCLUANT LES DOMMAGES INDIRECTS.
©2022 UFP Retail Solutions, LLC. Tous droits réservés. UFP Retail Solutions est une filiale de UFP Industries, Inc.
Assemblage et suspension de la barrière (suite)
©2019 Universal Forest Products, Inc. All rights reserved.
68956 U.S. Hwy 131, White Pigeon, MI 49099 1-855-556-1852 10405_1/19
2801 East Beltline NE, Grand Rapids, MI 49525
ÉTAPE 5
Alignez les traverses de la barrière avec les traverses de la clôture existante.
Il doit y avoir un espace d'au moins 5 cm (2 po) entre le sol et la traverse
inférieure pour que la barrière fonctionne correctement. Testez la direction
du pivotement avant de fixer les supports au poteau.
Fixez la barrière en place avec des blocs sous la barrière ou serrez le
jambage sur la barrière au poteau. Ajustez les charnières pour vous assurer
que la barrière est à niveau et d'équerre. Pour régler les charnières, déplacez
les écrous hexagonaux vers l'intérieur ou l'extérieur selon les besoins et
serrez-les à l'aide d'une clé.
Fixez les supports à charnière au poteau de la barrière à l'aide des vis
fournies. Retirez les blocs et les serre-joints. Réajustez les charnières au
besoin afin que la barrière soit d'équerre et de niveau avec un espacement
égal entre la porte et les poteaux.
Poteau du Verrou
Verrou
ÉTAPE 6
Fixez le verrou au poteau et le percuteur à la barrière à l'emplacement
souhaité à l'aide des vis fournies.
Remarque : Le verrou de la barrière est conçu pour être utilisé du côté
gauche ou droit de la barrière. Le verrou est assemblé et prêt à être installé
du côté droit de la barrière. Si vous désirez
placer le verrou de l'autre côté, suivez les
étapes suivantes :
- Retirez les 2 boulons à épaulement et
le ressort.
- Changez l'orientation du clicker.
- Réattachez le ressort et insérez les boulons
d'épaulement.
- Les boulons d'épaulement doivent être
complètement serrés.
www.ufpi.com
www.ufpi.com
Support à charnière
Gâche
Espace de 5 cm (2 po)
Ligne du sol
Ground Line
14247_5/22
Poteau des
charnières
Espaceur de
1,6 cm (5/8 po)
