MANUEL D'UTILISATION
PQ-IM3C

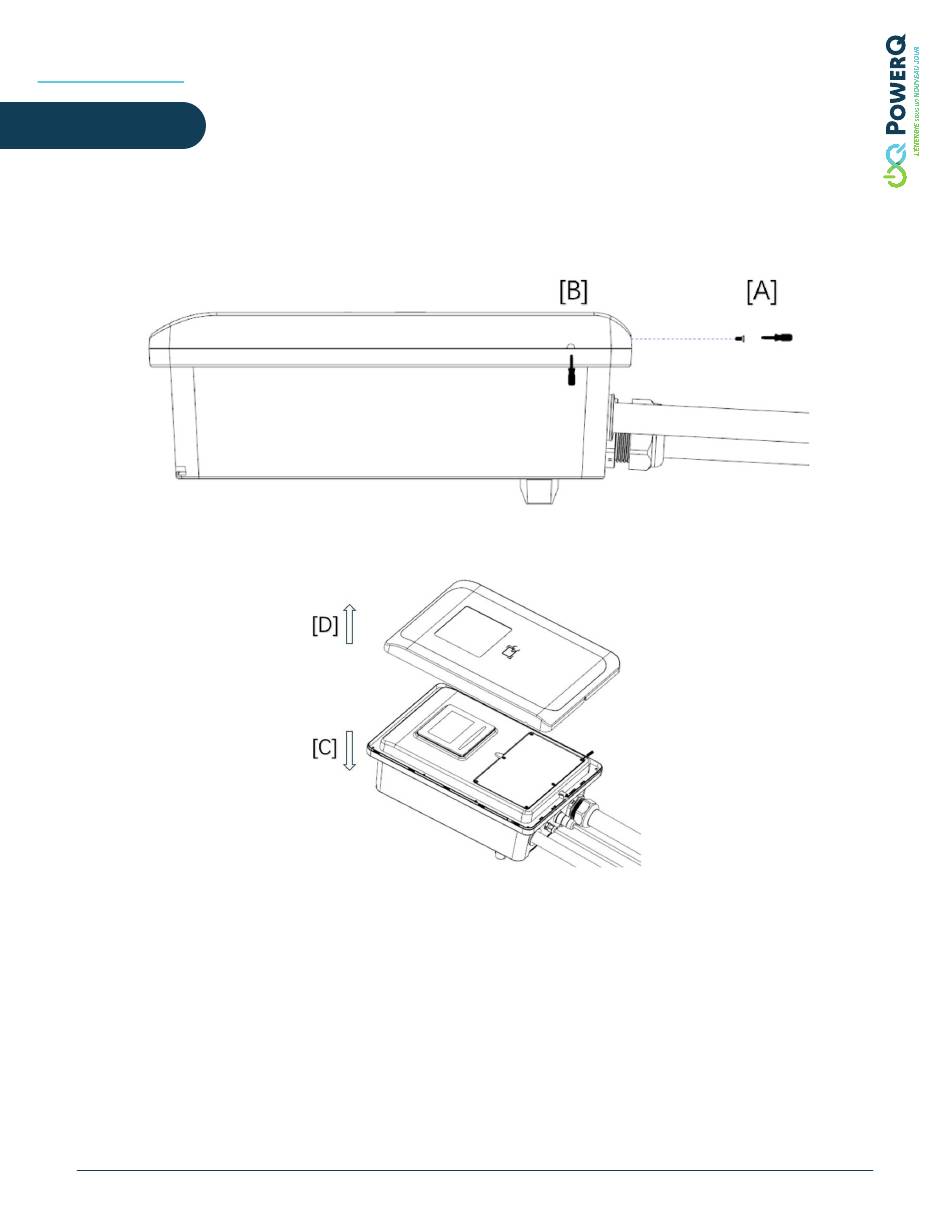

5.3.3. Ouvrez le couvercle
Dévissez la vis à bouton M3 avec un tournevis Torx T10 comme étape [A],
Décollez le couvercle avant du trou sur le côté avec un tournevis à fente comme étape [B].
Desserrez les six vis et retirez le couvercle des bornes.
5.3.4. Câblage
Faites passer le câble d'alimentation préparé à travers l'interface du câble d'entrée, connectez
chaque câble aux bornes d'entrée selon l'étiquette des bornes L1, L2 et GND comme indiqué à la
Fig. 5-7.
REMARQUE: Veuillez utiliser des raccords étanches, uniquement des conduits d'1 pouce.
Si vous avez des fonctions optionnelles, veuillez suivre les instructions [A] et [B] pour connecter,
telles que RS485 et la carte SIM 4G.
9600, Boul St-Laurent, Bureau 300, Montréal, Québec H2N 1R1 • Tél: 514 667-6810 / Télécopieur : 514 667-5722 • info@power-q.ca
Fig. 5-5 Ouvrez le couvercle avant
Fig. 5-6 Ouvrez le couvercle des bornes
18/34
