MANUEL D'UTILISATION
PQ-IM3C
5.3. Étapes d'installation
5.3.1. Percez les trous de fixation
Percez 3 trous avec un diamètre de 6 mm et une profondeur d'au moins 50 mm sur le mur selon le
schéma d'installation. Installez l'accessoire de montage-B, le tube d'expansion Φ6, dans les trous.
5.3.2. Fixez la plaque de positionnement
Utilisez deux vis Accessoire de montage-A pour installer la plaque de positionnement sur le mur.
9600, Boul St-Laurent, Bureau 300, Montréal, Québec H2N 1R1 • Tél: 514 667-6810 / Télécopieur : 514 667-5722 • info@power-q.ca

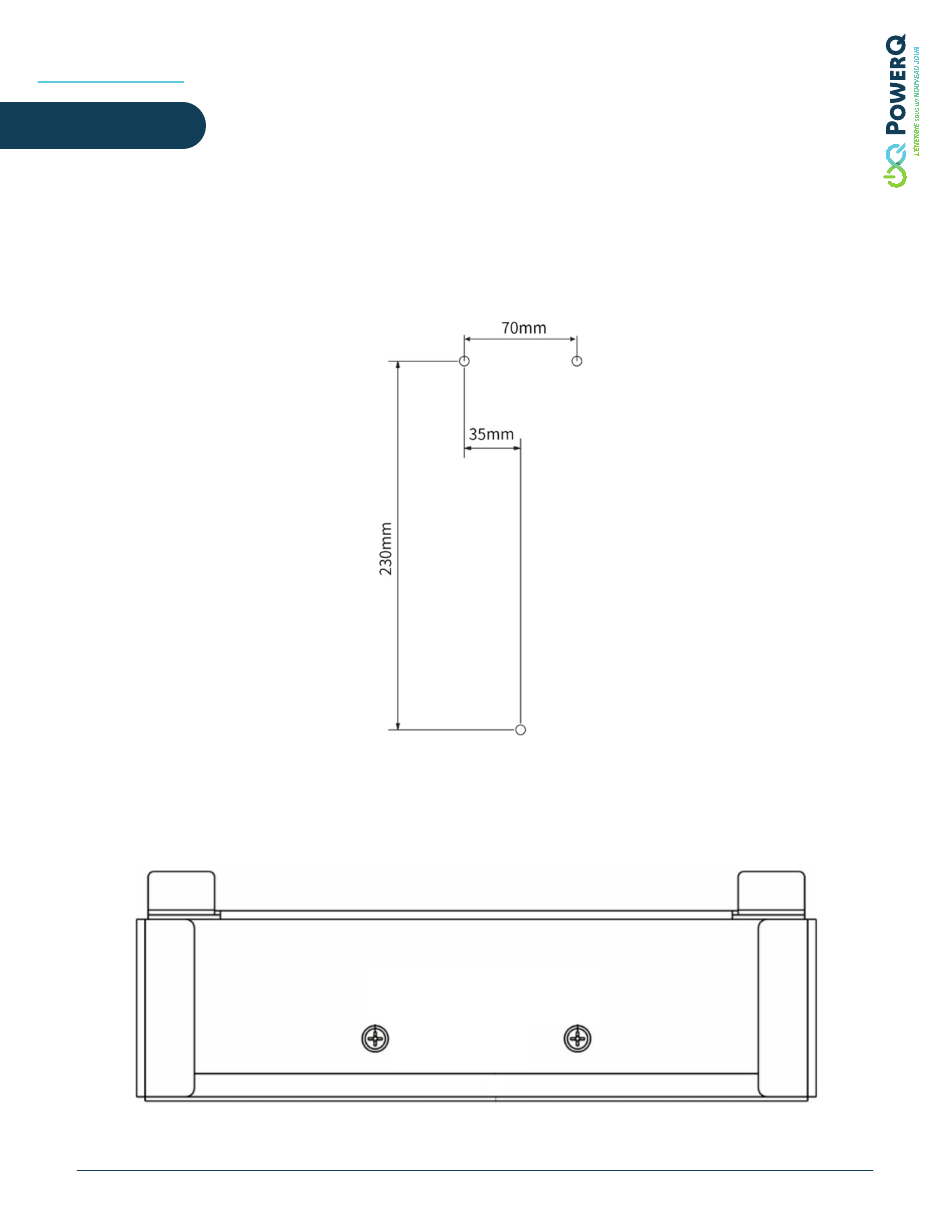

Fig. 5-3 Plan d'installation
Fig. 5-4 Fixez la plaque
17/34
