5. ALIMENTATION
Câble et prise d'alimentation
Les câbles d'alimentation et de recopie secteur doivent être homologués pour 20 A minimum,
avoir 3 conducteurs de section 2.5 mm2 (AWG 14) au minimum et un diamètre extérieur
compris entre 5 et 15 mm (0.2 - 0.6 in.). Le gainage doit être de type SJT ou supérieur et
résister à une température de 90° C (194° F) minimum.
Si vous installez une fiche de courant sur le câble, celle-ci doit avoir une broche de terre et doit
supporter au moins 20 A. Suivez les instructions du fabricant de la fiche et raccordez les fils
aux broches de la prise. Le Tableau ci-dessous donne les principaux repères d'identification.
En cas de doute ou si les broches sont mal identifiées, consultez un électricien qualifié.
Couleur de fil
(EU)
Brun
Bleu
Jaune/vert

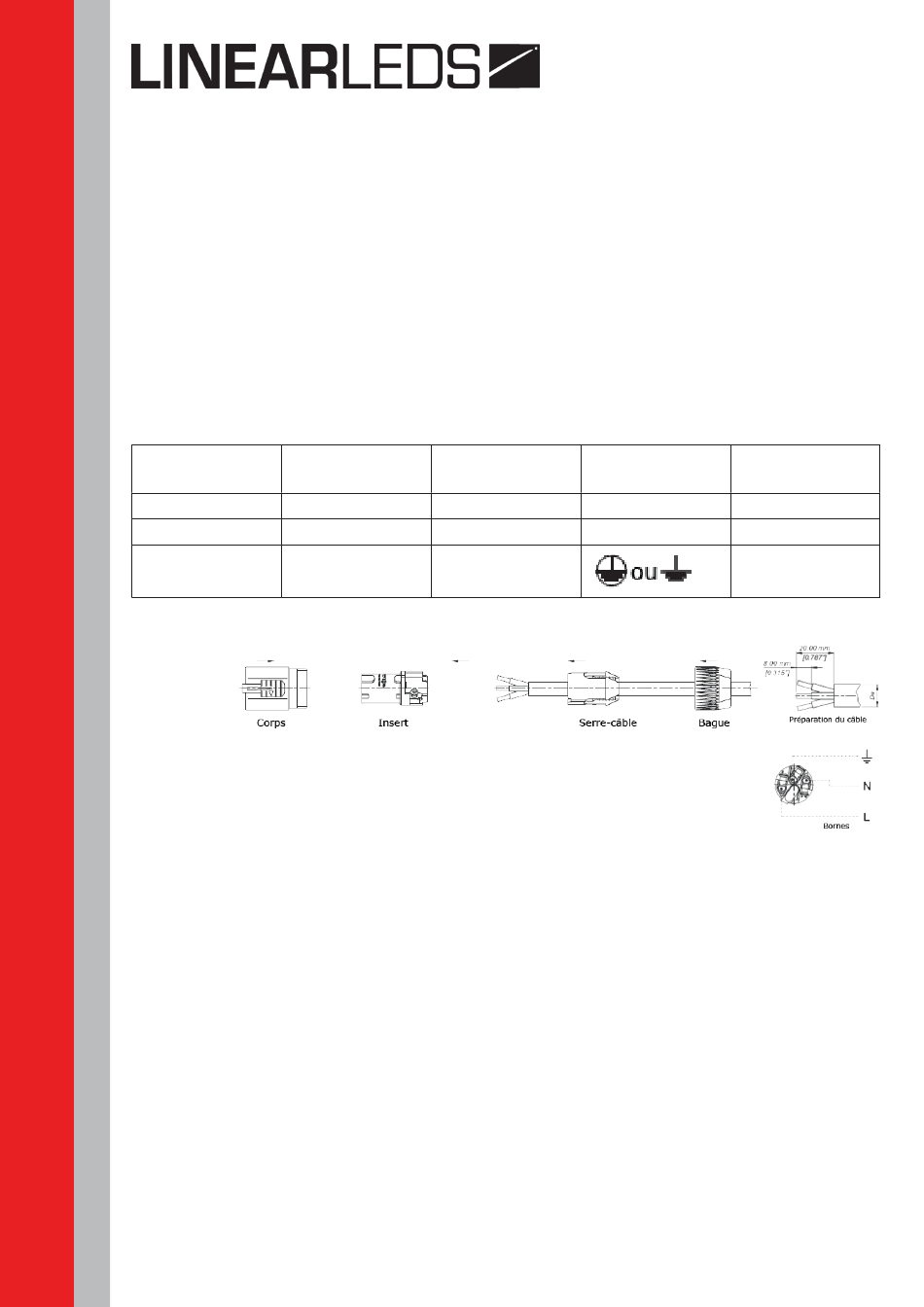

Pour monter le connecteur NAC3FCA sur le câble :
1. Passez le câble dans la bague
2. Glissez le serre câble blanc sur le câble si ce dernier a un diamètre (Da)
compris entre 5 et 10 mm (0.2 - 0.4 in.), ou le serre câble noir si le diamètre
(Da) est de 10 à 15 mm (0.4 - 0.6 in.)
3. Préparez le bout du câble en dénudant 20 mm (0.8 in.) de gaine extérieure
4. Dénudez de 8 mm (1/3 in.) chaque fil
5. Insérez chaque fil dans la borne appropriée (voir Table 1 ci-dessus) et
serrez-le fermement avec un petit tournevis plat
6. Poussez le serre câble et l'insert dans le corps (attention au détrompeur
qui assure l'orientation des éléments)
7. Serrez la bague à un couple de 2.5 Nm (1.8 lb-ft)
5
Couleur de fil
Conducteur
(US)
Noir
Phase
Blanc
Neutre
Vert
Terre
Symbole
Vis (US)
L
Jaune ou laiton
N
Argent
Vert
