24

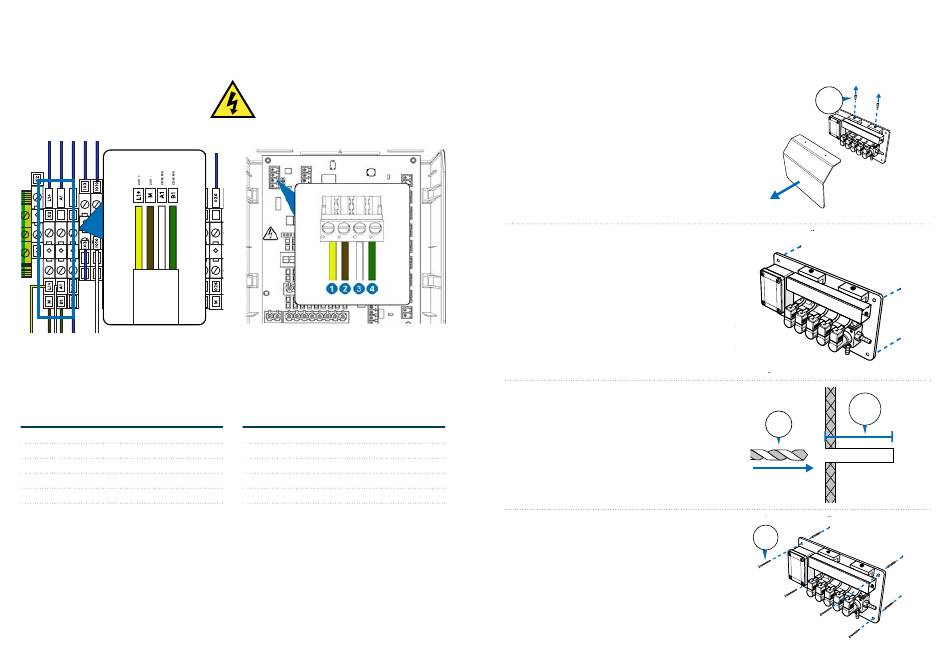

CÂBLAGE COMMS BOÎTIER DE SIGNALISATION
Pour connecter le boîtier de communication externe à l'équipement, connectez la borne X2 de la machine principale à la borne X1
du boîtier de communication.
Non.
Description
L1+
24 V +
M
24 V -
A1
COMMS A
B1
COMMS B
Révision 1,5
07/2024
B1073FR
CÂBLAGE COMMS BOÎTIER DE SIGNALISATION
Non.
Description
1
24 V +
2
24 V -
3
COMMS A
4
COMMS B
RACCORDEMENT DU DISTRIBUTEUR EXTERNE
RACCORDEMENT DU DISTRIBUTEUR EXTERNE
ÉTAPE 1
Pour monter l'unité de distribution externe, retirez le
couvercle à l'aide d'une vis hexagonale de 6 mm.
PASO 2
Placez le distributeur externe sur la surface sur
laquelle vous souhaitez le monter. Marquez les trous
de fixation à l'aide d'un stylo ou d'un dispositif simi-
laire.
PASO 3
Utilisez une mèche de 6 mm pour percer un trou de
40 mm dans le mur à l'endroit que vous avez marqué
précédemment.
PASO 4
Placez le distributeur externe sur la surface de
montage souhaitée. Ensuite, fixez-le au mur à l'aide
d'un tournevis Pozidriv de 6 mm.
25
6mm
40 mm
6 mm
6mm
Révision 1,5
07/2024
B1073FR
