Fonctions spéciales (fenêtres 35, 36 et 65)
Les fonctions spéciales concernent des relais séparés: alarmes/arrêts de surcharge
et de sous-charge, tentatives de démarrage et fonction d'inversion avec tentatives
de démarrage:
• Fenêtre 65 = 0 - état normal du M20
• Fenêtre 65 = 1 - relais séparés pour alarmes surcharge / sous-charge (DLM)
• Fenêtre 65 = 2 - fonction d'inversion
Fenêtre 65=0
État normal du M20
Max/Min
Alarme
R1
principale
Max/Min
R2
Pré-alarme

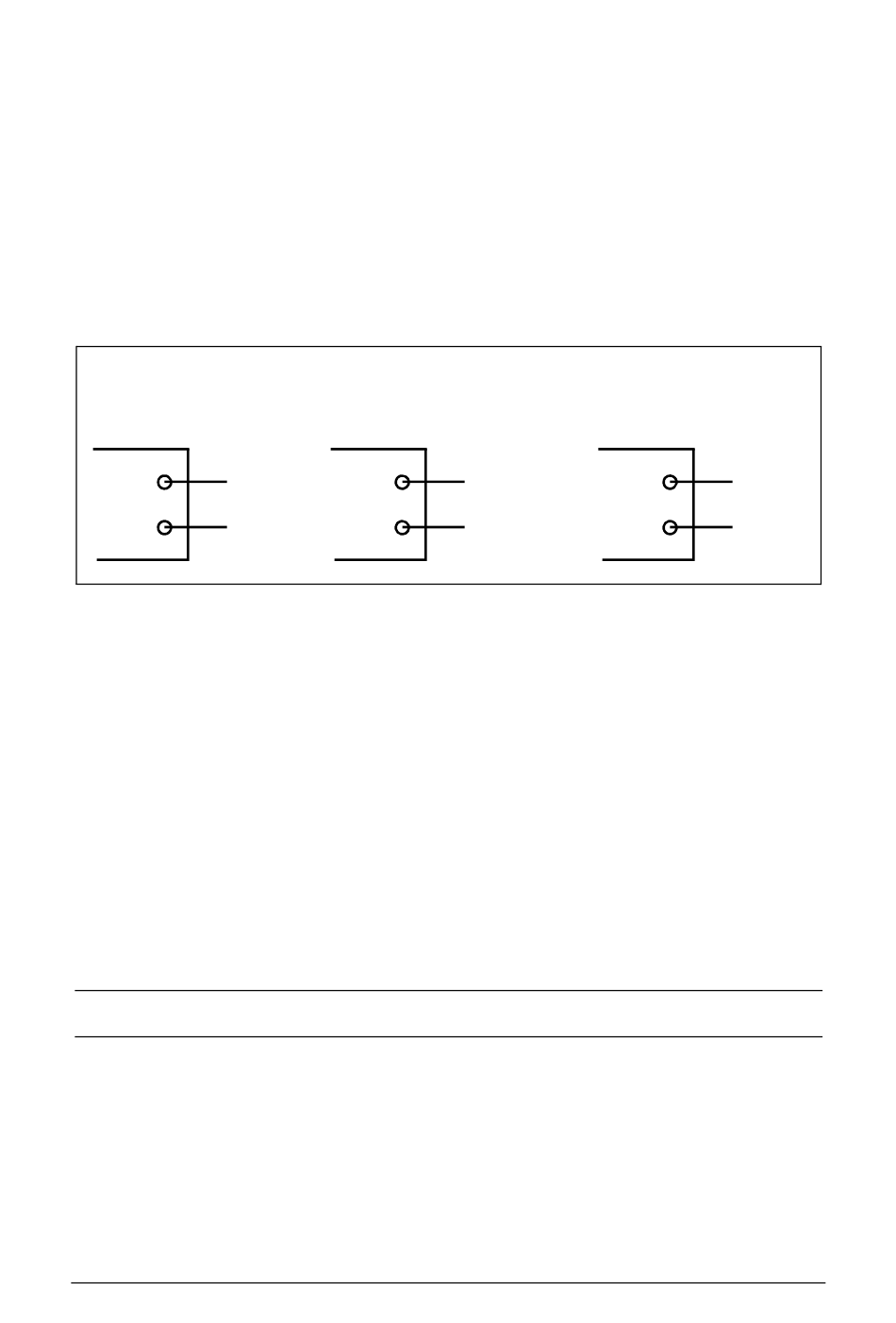

Fig. 14 Fenêtre 65 et fonctions des relais
Dans les trois cas, le nombre de tentatives de démarrage après une alarme
principale peut être défini dans la fenêtre 36. Le temps de pause entre tentatives
de démarrage peut être défini dans la fenêtre 35. Ce temps correspond
également à la durée de fonctionnement du moteur en marche arrière
(inversion) lorsque la valeur de la fenêtre 65=2.
La fonction d'inversion peut servir à faire fonctionner en marche arrière un
convoyeur à vis ou une pompe en cas de blocage, par exemple. Cette inversion
peut débloquer la situation. Si un cycle d'inversion ne suffit pas, le M20 répète
l'opération pour un maximum de 5 cycles (fenêtre 36, 0 à 5 tentatives de
démarrage). Relais R1 = marche avant / relais R2 = marche arrière.
REMARQUE: Sortie analogique en mode inversion: voir ci-dessous.
La sortie analogique émet son signal maximum (par exemple 20 mA) une fois
atteint le nombre maximal admissible de tentatives de démarrage.
CG Drives & Automation 01-5958-08r0
Fenêtre 65=1
relais séparés pour
alarmes surcharge /
sous-charge (max/min)
Max
Alarme
R1
principale
Min
R2
Alarme prin-
cipale
Fenêtre 65=2
Fonction d'inversion
R1
R2
Caractéristiques avancées
Marche
avant
Marche
arrière
(inversion)
39
