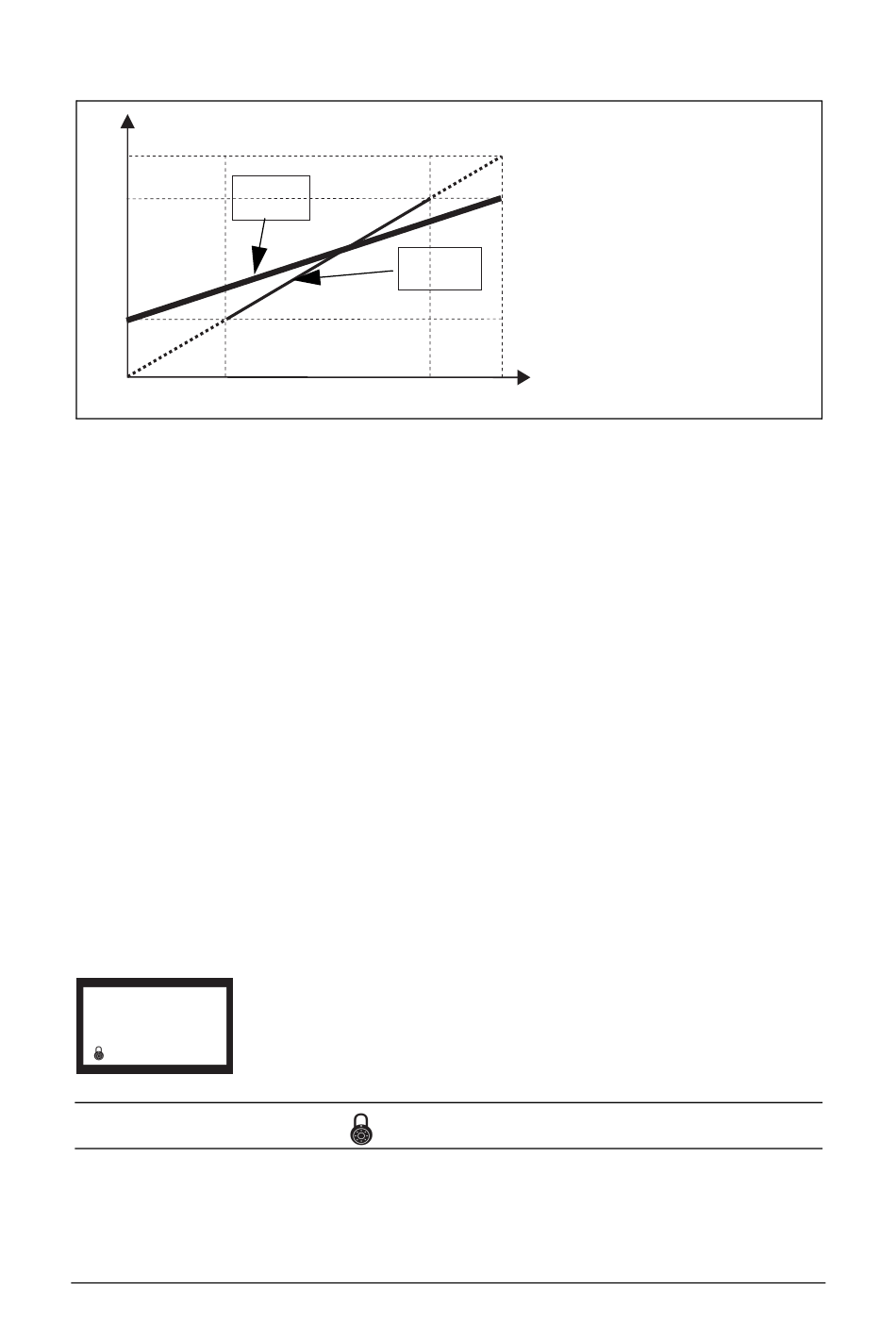

Fig. 13
2. Définir la valeur de charge minimale dans la fenêtre 92 (par exemple 20 %).
3. Définir la valeur de charge maximale dans la fenêtre 93 (par exemple 70 %).
La pleine échelle de la sortie analogique est maintenant réglée entre 20 et 70 %
de la charge. Voir la Fig. 13. Désactivation: appuyer simultanément sur RESET
et « + » pendant deux secondes jusqu'à affichage de l'indication « off » pour
désactiver les fenêtres 92 et 93.
Blocage des paramètres (fenêtre 04)
Pour éviter toute modification involontaire du paramétrage, ils peuvent être
bloqués en entrant le code « 369 » dans la fenêtre 04, après quoi seules les
fenêtres [01] (charge), [02] (tension) et [03] (intensité) sont accessibles. La
marche à suivre est la même pour le déverrouillage. La touche AUTO SET est
désactivée en cas de blocage des paramètres. Le réglage automatique (« Auto Set
») via l'entrée numérique est toujours possible lorsque la fenêtre 81 est réglée sur
AU (Auto Set).
24
01
%
REMARQUE: Le symbole
