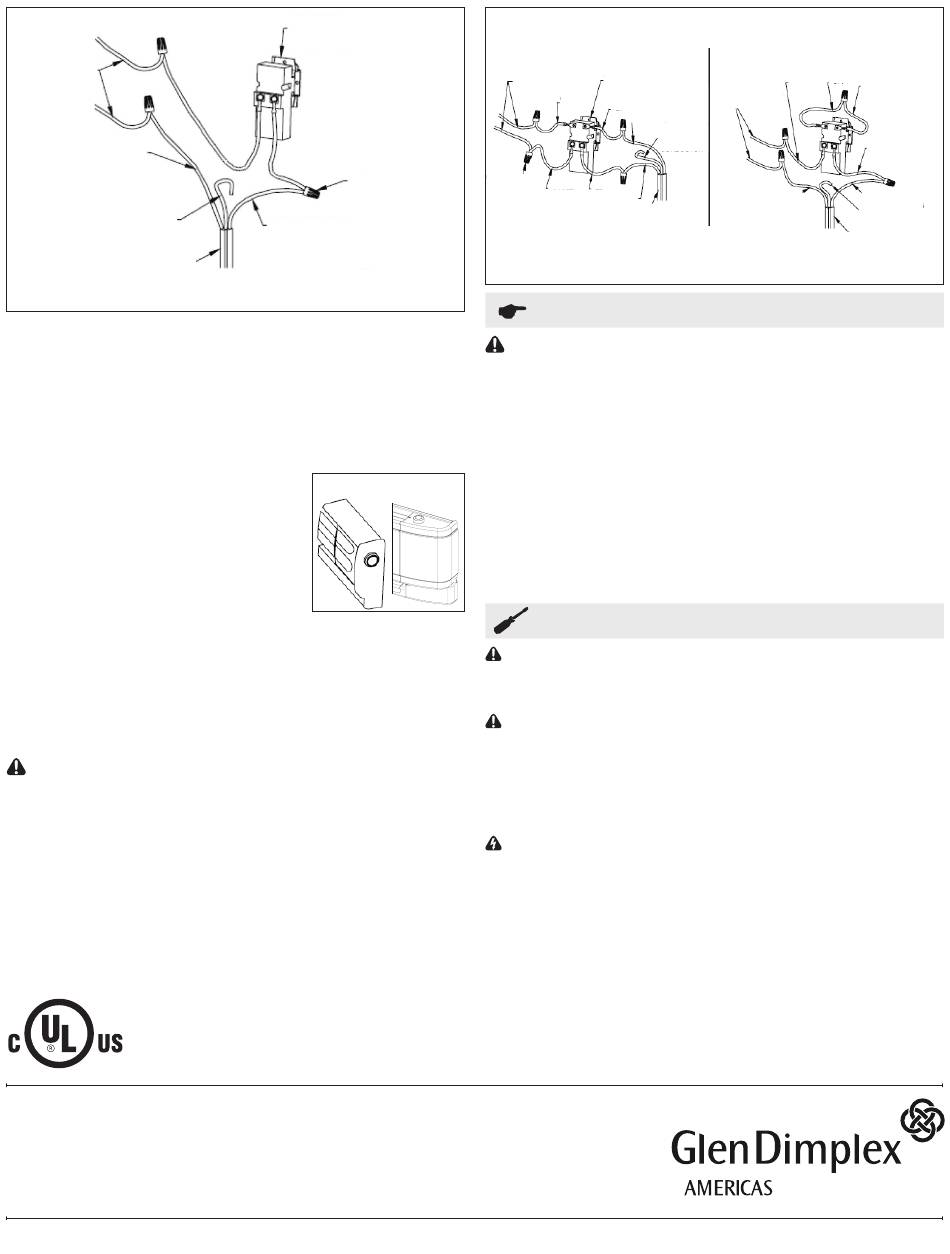

Figure 5 - UNIPOLAIRE
FILS DE CONNEXION
DU RADIATEUR
FIL NEUTRE (BLANC POUR
120 V) OU FIL SOUS TENSION
(ROUGE POUR 240 V)
FIL DE TERRE DÉNUDÉ *
CÂBLE D'ALIMENTAITON
DU PANNEAU
* Le conducteur de terre doit être branchée à la vis ou au fil de
terre vert du radiateur.
marquées «L1», «OFF» et «L2», «CYCLE». Ces mêmes
inscriptions sont mentionnées dans le diagramme de
câblage à la Figure 6.
5. Fixer l'assemblage de thermostat au capuchon
d'extrémité à l'aide des vis fournies.
6. Enlever toutes les matériaux résiduels (alvéoles ou tout
autre matériau de construction).
7. Vérifier que toutes les connexions
électriques sont bien serrées et
placer tous les fils dans la boîte de
raccordement.
8. Remettre en place le couvercle
de la boîte de raccordement et
le panneau avant ou l'attache de
câble arrière. Il est important de
s'assurer qu'aucun fil n'a été pincé pendant l'installation.
9. Installer le bouton (Figure 7) ou le bouton d'obturation
(version inviolable).
10. Respecter les instructions d'installation du radiateur de
plinthe pour compléter l'installation du radiateur.
MISE EN GARDE: NE PAS CONTOURNER OU
ÉLIMINER LE COUPE-CIRCUIT THERMIQUE DU
CIRCUIT. MANIPULER LE THERMOSTAT AVEC SOIN.
1-888-346-7539 | www.dimplex.com
Conformément à notre politique visant à améliorer sans cesse nos produits, nous nous
réservons le droit d'effectuer des modifications sans préavis.
© 2022 Glen Dimplex Americas
AUTRE CONSTRUCTION
DU THERMOSTAT
SERRE-FILS
FIL SOUS TENSION (NOIR)
NOTER :
N'importe quel fil du thermostat peut être branché au
fil d'alimentation noir
Figure 7
Figure 6 - BIPOLAIRE
CONNEXION COURANTE
FILS DE CONNEXION
THERMOSTAT
DU RADIATEUR
FIL NEUTRE (BLANC
POUR 120 V) OU FIL
«OFF»
SOUS TENSION
«L1»
(ROUGE POUR 240 V)
FIL DE TERRE
DÉNUDÉ *
SERRE-FILS
«CYCLE»
«L2»
FIL SOUS TENSION
CÂBLE
(NOIR)
D'ALIMENTAITON
DU PANNEAU
* Le conducteur de terre doit être branchée à la vis ou au fil de
terre vert du radiateur.
Utilisation
MISE EN GARDE : Cet appareil doit être installé
correctement avant de l'utiliser.
Le thermostat intégré détecte la température de l'air à la
plinthe et doit être réglé par tâtonnement pour offrir un
confort optimum. Au moment du premier fonctionnement
du radiateur de plinthe, tourner le bouton du thermostat
dans le sens des aiguilles d'une montre jusqu'au dernier
réglage. Après une courte période de temps, la pièce sera
à la température désirée. Tourner le bouton du thermostat
en sens inverse des aiguilles d'une montre jusqu'à ce
que la plinthe chauffante s'éteigne (un léger «clic» se fera
entendre). En gardant le bouton du thermostat à ce réglage,
la température sera automatiquement maintenue.
Entretien
MISE EN GARDE :
Avant de retirer le couverture pour le
nettoyage, s'assurer que le courant a été coupé au niveau
du panneau électrique.
MISE EN GARDE :
Prévoir suffisamment de temps pour
que l'élément et le boîtier refroidissent avant d'effectuer
l'entretien de l'appareil de chauffage.
!
NOTA: Voir le manual de la plinthe chauffante pour les
instructions de nettoyage.
AVERTISSEMENT : Seul le nettoyage peut être effectué
par l'utilisateur. Toute autre réparation doit être effectuées
par du personnel qualifié.
CONNEXION ALTERNATIVE
(COMME THERMOSTAT UNIPOLAIRE)
«OFF» «L1»
FILS DE CON-
«CYCLE»
NEXION
DU RADIATEUR
«L2»
FIL SOUS TENSION
FIL NEUTRE (BLANC
(NOIR)
POUR 120 V) OU FIL
FIL DE TERRE
SOUS TENSION (ROUGE
DÉNUDÉ *
POUR 240 V)
CÂBLE D'ALIMENTAITON
DU PANNEAU
2
