Mesure
Invert
(Inversion) affiche les kilowatts et l'ampérage CA générés par l'onduleur. Ils peuvent aller aux charges
ou, dans un système de réseau interactif, être revendus au réseau de distribution.
Charge
affiche les kilowatts et l'ampérage CA consommés par l'onduleur pour charger le groupe
de batteries. Cette ligne indique également la phase de charge en cours.
Load
(Charge) affiche les kilowatts et l'ampérage CA consommés par les dispositifs sur la sortie
de l'onduleur. Peut être identique à
Buy
(Achat) affiche les kilowatts et l'ampérage CA apportés à l'entrée de l'onduleur pour charger et pour les
charges. Il s'agit généralement du total de
Battery
(Batterie) affiche la tension de batterie non compensée.
AC Out
(Sortie CA) affiche la tension CA mesurée à la sortie de l'onduleur. En présence d'une source CA,
cette valeur est généralement identique à
AC In
(Entrée CA) affiche la tension CA mesurée à l'entrée de l'onduleur depuis une source CA. Ce chiffre
peut être irrégulier ou inexact à la première connexion, jusqu'à ce que l'onduleur se synchronise avec la
source d'entrée.
AUX
affiche l'état actuel de la sortie auxiliaire (AUX) 12 volts de l'onduleur.
des contacts du relais auxiliaire de l'onduleur. (Voir la page 44.)
Un symbole de diode peut figurer sur la gauche du nom de l'écran pour indiquer le mode « charge à diode ».
Ce mode permet de contrôler finement la charge, la revente et le support des charges. Il n'affecte pas
visiblement le fonctionnement.
La touche programmable <Graph> (Graphique) ouvre une suite d'écrans qui tracent différents types
de données dans le temps à l'écran du MATE3.
Écran de batterie
Depuis l'écran Inverter (Onduleur), la touche programmable <Next> (Suivant) ouvre un écran indiquant
l'état du chargeur, ses paramètres, la tension de la batterie et des informations de température.
Options à l'écran :
Actual
(Réel) affiche la tension de batterie non compensée.
Absorb
(Absorption) affiche le paramètre de tension d'absorption du chargeur. (Voir la page 31.)
Float
(Flottant) affiche le paramètre de tension flottante du chargeur. (Voir la page 32.)
Equalize
(Égalisation) affiche le paramètre d'égalisation du chargeur. (Voir la page 32.)
Temp Comp
(Compensation en température) affiche la tension corrigée de la batterie en utilisant les
valeurs de température du capteur de température à distance (CTD). En l'absence de CTD, les options
Comp
et
Actual
indiquent la même valeur. (Voir la page 36.)
52
Invert
(Inversion).
Charge
et
Load
AC In
(Entrée CA).
REMARQUE : Les paramètres du chargeur ne sont pas modifiables
dans cet écran.
Une erreur s'affiche à droite des options Absorb (Absorption), Float
(Flottant), ou Equalize (Égalisation) pour indiquer que le chargeur est à
cette étape. La flèche ne figure pas si le chargeur est à l'étape de charge
intensive ou s'il est désactivé.

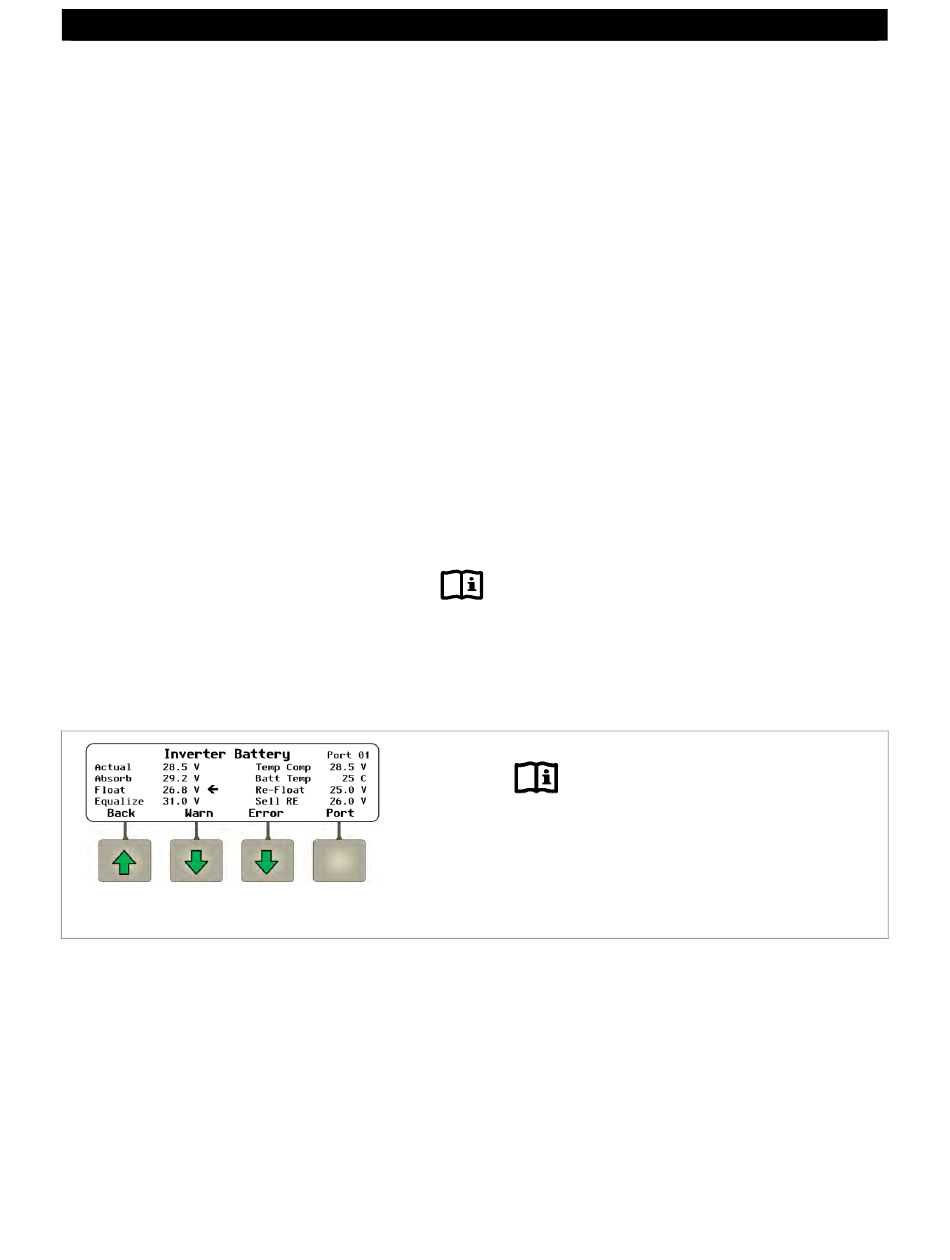

Figure 16
Écran de batterie
(Charges).
Relay
(Relais) affiche l'état actuel
Temp
900-0145-03-01 Rév. A
