Superposition triphasée (trois onduleurs)
Dans une superposition triphasée, les onduleurs sont superposés pour créer trois sorties CA dans une
configuration en étoile.

Les trois sorties fonctionnent indépendamment les unes des autres. Chacune d'entre elles peut fonctionner
en mode de recherche si vous le souhaitez, bien que cette situation ne se produise pas lorsque des charges
triphasées sont connectées.

Chaque sortie est déphasée de 120° par rapport aux autres. Deux sorties produisent ensemble 400 V ca.
(Cette tension est nominale et peut varier en fonction des paramètres de sortie.) Les sorties peuvent être
utilisées pour alimenter des charges triphasées lorsque tous les onduleurs fonctionnent ensemble.

Seuls trois onduleurs, un par phase, peuvent être installés dans une disposition triphasée en utilisant les
HUB4 ou HUB10. Jusqu'à neuf onduleurs, trois par phase, peuvent être installés en utilisant le HUB10.3.
7 kVA
230 V ca

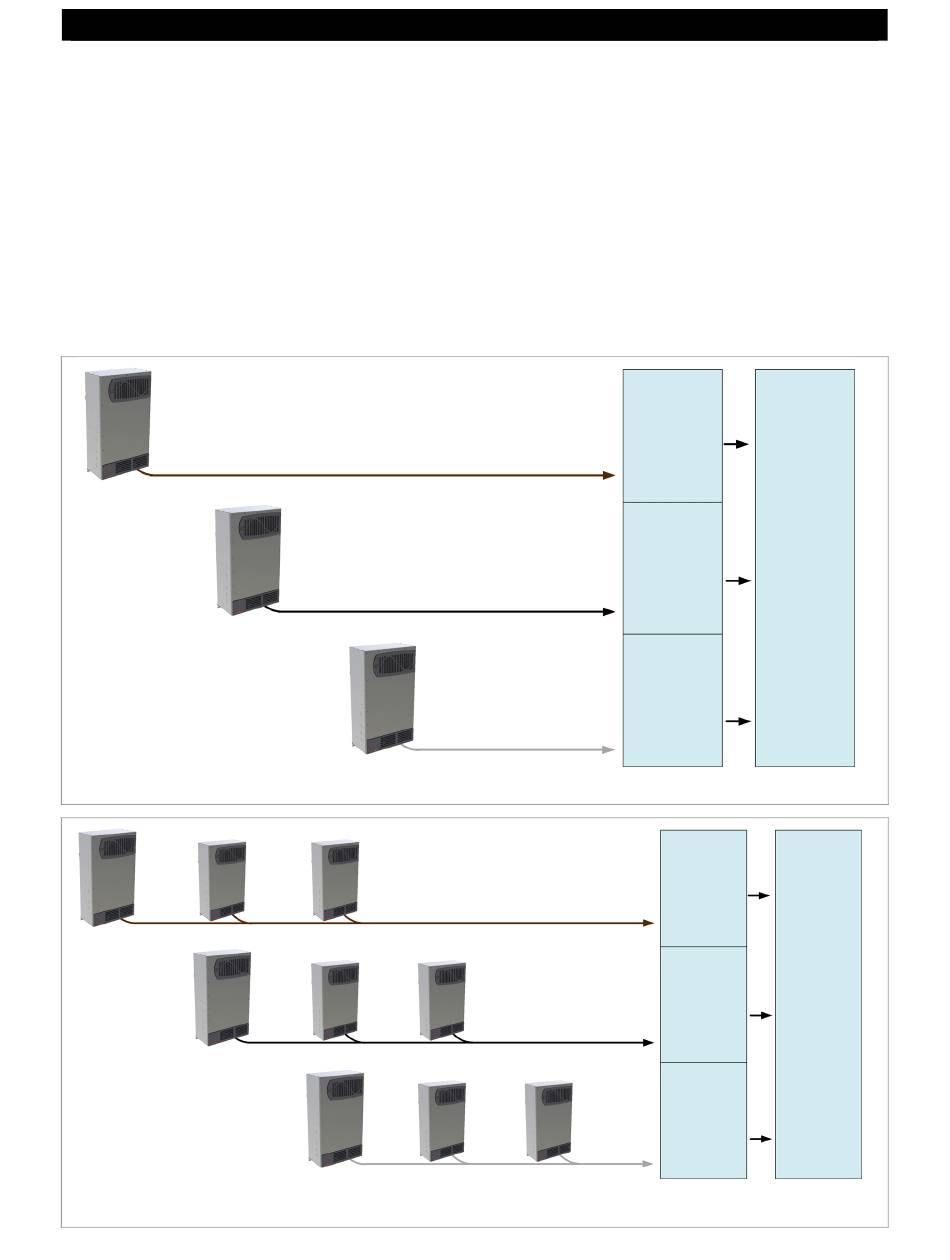

Figure 9 Exemple de disposition en superposition triphasée (trois onduleurs)
Figure 10 Exemple de disposition en superposition triphasée (neuf onduleurs)
40
7 kVA
230 V ca
7 kVA
230 V ca
7 kVA 230 V ca (x3)
7 kVA
230 V ca
7 kVA
230 V ca
7 kVA
230 V ca
21 kVA
230 V ca
21 kVA
230 V ca
7 kVA 230 V ca (x3)
21 kVA
230 V ca
7 kVA 230 V ca (x3)
21 kVA
230/400 V ca
OU
63 kVA
230/400
V ca
OU
