RF Rx EN868-4
//
Montage- und Anschlussanleitung / Funkempfänger
Mounting and wiring instructions / Radio receiver
Instructions de montage et de câblage / Récepteur radio
Istruzioni per il montaggio e per il collegamento / Ricevitore radio
Instruções de montagem e instalação / Receptor de rádio freqüência
Инструкции Монтаж и Коммутация / Приемник радиосигнала
Русский
кнопку S1 больше не нажимать
снова нажать кнопку S1 а 5 сек пока не погаснет светодиод MD
светодиод MD светится и светодиод 1 не светится
режим работы сбрасывается в положение Стандарт
кнопку S1 больше не нажимать
светодиод MD светится и светодиод 1 быстро мигает

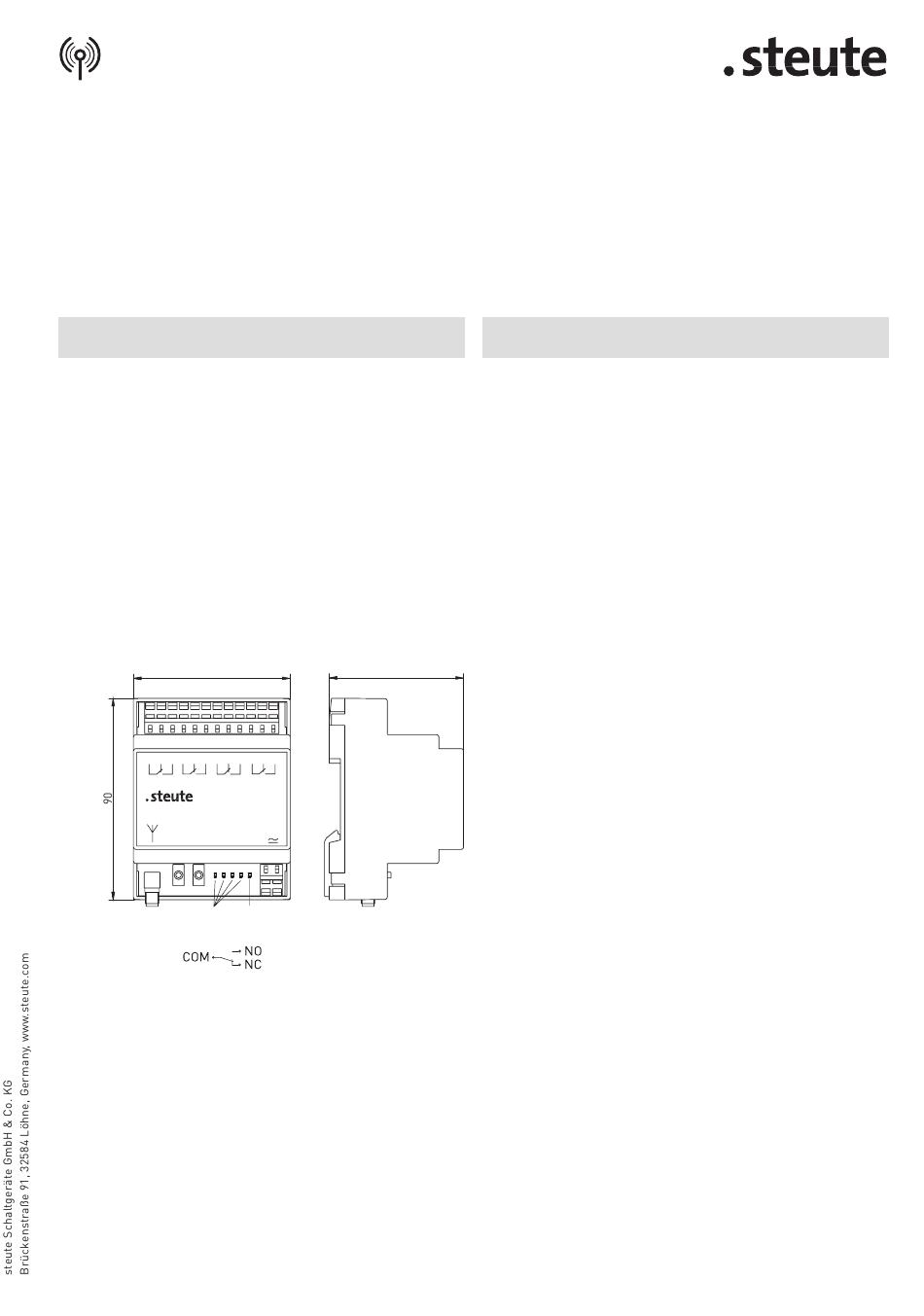

Abmessungen
Dimensions
Dimensions
Dimensioni
Dimensões
Габариты
70
11 12 14 21 22 24 31 32 33 41 42 43
K1
K2
K3
S1 S2
1 2 3 4 MD
LED
OG
Kontakte
Contacts
Contacts
Contatti
RF Rx EN868-4-1W
Contatos
Контакты
RF Rx EN868-4-1W 24 VAC
Die dargestellten Schaltsymbole beziehen sich auf den spannungs-
losen Zustand des Empfängers.
Contact symbols are shown for the current-free state of the receiver.
Les contacts sont symbolisés récepteur hors tension.
I simboli di commutazione si riferiscono ad un ricevitore in assenza
di tensione.
Os símbolos de comutação indicados estão relacionados ao status
inativo e sem energia.
Представленные условные обозначения относятся к обесто чен
ному состоянию приемника.
60
K4
24
VAC/DC
LED
GN
deutsch
Technische Daten
Vorschriften
Kanalanzahl
Befestigung
Schraubanschluss
Schutzart
Eingänge
Ausgänge
Bemessungsbetriebs-
strom I e
Bemessungsbetriebs-
spannung U e
I e /U e Ausgänge
Gebrauchskategorie
U
i
U
imp
Frequenz
Meldungen
Störfestigkeit
Schaltfrequenz
Verschmutzungsgrad
Umgebungstemperatur 0 °C ... +55 °C
Lager- und Transport-
temperatur
Vibrationsfestigkeit
Schockfestigkeit
Externe Antenne
Hinweis
EN 60947-5-1, EN 61000-6-2, -3;
EN 60068-2-6; EN 60068-2-27, EN 301 489-1,
EN 301 489-3, EN 300 220-2
4
Schnellbefestigung für Normschiene
Klemmen mit CAGE CLAMP
WAGO Serie 236: 0,08 ... 2,5 mm
AWG 28–14 (einschl. Anschlusstechnik)
IP 20 gem. EN 60529
4 Funkkanäle, max. 10 Sender pro Kanal
4 Wechsler (Relais)
24 VDC: max. 0,1 A; 24 VAC: max. 0,25 A;
24VDC -15 % ... +10 %; 24 VAC -15 % ... +10 %
6 A/250 VAC ; 2 A/24 VDC
AC-15; DC-13
250 VAC
2,5 kV
868,3 MHz
grüne LED für Betriebsspannung,
orange LED Schaltzustandssignalisierung
gem. EMV Richtlinie
ca. 9000 Telegramme m. Wiederholungen/h
2 nach DIN VDE 0110
-25 °C ... +85 °C
Schließer 20g, Öffner 5g
max. 100g
für optimale Reichweite immer erforderlich
Induktive Verbraucher (Schütze, Relais etc.)
sind durch eine geeignete Beschaltung zu
entstören.
